Окучник из подручных материалов
Покупка листа стали требует затраты средств, тогда как окучник своими руками изготавливают чаще всего из желания сэкономить на покупке деталей к мотоблоку. Вместо шаблона можно использовать даже ненужные материалы, которые находятся буквально под рукой. Например, старые крышки от кастрюли.
Однако выбирать их нужно очень тщательно, в соответствии с таким параметром, как необходимый диаметр диска. Для изготовления своими руками простого дискового окучника подойдет крышка диаметром 40 см, но лучше взять больше, размером 50-60 см.
http:
Эти цифры получены с учетом таких параметров, как длина корневой системы картофеля, глубина посадки плюс клиренс. Глубина посадки обычно составляет не более 8 см, длина корневой системы – до 20 см.
Выбранная крышка затачивается со всех сторон. Затем ее немного изгибают с помощью молотка и прикрепляют к мотоблоку.
Как можно убедиться, в домашних условиях вполне можно изготовить как простой листерный, так и более сложный дисковый окучник. Такая простая операция позволит сделать запчасть для любого отечественного мотоблока (МТЗ, Нева, Салют и др.), сэкономив денежные средства, при этом ускорить процесс и увеличить эффективность окучивания.
Разновидности мотоблока
Мотоблок обладает простой конструкцией: пара колес и два окучника, которые крепятся к металлической перекладине на устройстве. Окучивание картошки мотоблоком существенно упрощает работу. Конструкция может быть дисковой или в виде плуга.

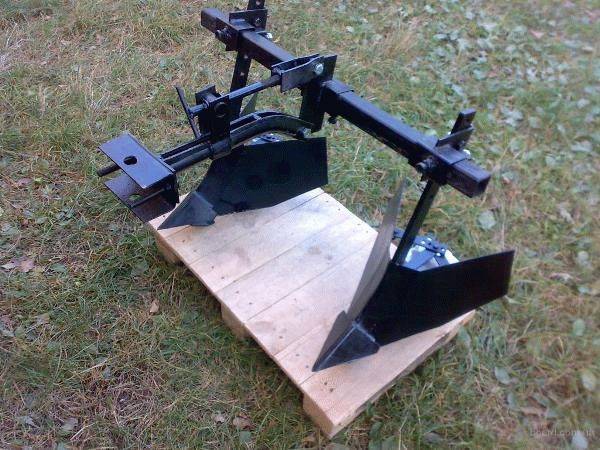

Плугообразный мотоблок представляет собой плужок, у которого боковые стороны приподняты и завернуты в виде треугольника. При его работе следует учитывать на какую глубину вхождения в землю настроить инвентарь, и какой должен быть угол атаки плужка. Глубина погружения не должна превышать 15 см.
Для этого мотоблок располагают на грядке и погружают плужок в землю. Если погружение произошло сильное, то устройство слегка поднимают верх, а если, наоборот, плужок поднялся над землей, то его снова погружают. Есть окучник однорядный, а есть двухрядный, с помощью которого можно одновременно проходить два рядка картофеля.
Дисковым окучником управлять легче, он не требует настроек и регулировок в ходе работы. Достаточно предварительно настроить меж дисковое расстояние, которое может быть от 40 до 75 см. Все зависит от сорта овощной культуры. Также, необходимо установить угол поворота. Он должен быть одним для двух дисков.
С плугообразным окучником
Применение плугообразного приспособления требует осторожности, перед началом проведения необходимо настроить угол погружения и глубину. В противном случае можно вывернуть растение вместе с корнем на верхнюю часть грунта
После того как все необходимые настройки осуществлены, необходимо углубить устройство в грунт и пройти одну грядку, после чего откорректировать работу мотоблока, если необходимо. Двухрядные плуговые окучники могут охватывать во время работы одновременно две грядки картофеля.
С дисковым окучником
Использование дисковых окучников намного комфортнее, нежели плугообразных. Диски выставляются под нужным углом, после чего огородник, управляя устройством, проводить окучивание рядков. Диски подбирают почву в равном количестве, благодаря чему обработка проводится на всех рядках одинаково.
Двухрядный
Двухрядный окучник — усовершенствованное устройство, с помощью которого можно сделать борозды по обеим сторонам насаждений. Наличие регулируемых элементов позволяет настраивать культиватор на нужную ширину и уровень заглубления. Благодаря этому обработка картофельных кустов двухрядным окучником существенно упрощается.
Важным моментом является то, что если устройство находится на ровной, горизонтальной поверхности, его еще можно регулировать. Но как только окучник погрузится в землю, сделать это уже нельзя. Во время окучки картофельных кустов плуг не должен подниматься из почвы на поверхность земли. Если это произошло, нужно отклонить стойку немного назад, чтобы окучник опустился обратно.
Однорядный
Мотоблок однорядного типа относится к плугообразному виду и не может регулироваться. Он состоит из двух, расположенных клином пластин. С помощью такого агрегата можно за один проход выполнить одну борозду. Преимущество однорядного оборудования в простоте конструкции. Собрать его сможет даже новичок в аграрном деле. Такой вариант мотоблока предпочтительней для огородников и часто используется в районах с легким грунтом.
Пропеллерный
Такой окучник в отличие от других моделей состоит из других элементов для обработки картошки. Агрегат включает в себя пропеллеры с параллельно стоящими зубцами, установленными на поперечной перекладине. Они играют основную роль в окучке кустов. С их помощью можно выполнять посадку, рыхление и окучивания корнеплодов. Кроме того, пропеллерный мотоблок позволяет собирать урожай и культивируют грунт. Особенно эффективен в качестве дополнения к устройству с двумя передними скоростями.
Культиватор
Окучивать картошку можно культиватором. Есть механические и автоматические культиваторы. Некоторые модели способны только рыхлить почву, но есть и те, которые полноценно выполняют окучивание овощной культуры
Во время работы важно следить, чтобы процесс работы происходил ровно, механизм находился по центру и не вредил кустам. В ходе работы контролировать глубину погружения инвентаря в землю
Культиваторы для междурядной обработки почвы: виды, как сделать самостоятельноМотокультиватор – универсальный инструмент для дачника, позволяющий заметно облегчить процесс ухода за корнеплодами…
Разновидности окучников
На рынке сельскохозяйственной техники представлены следующие модели оборудования для мотоблока.
Листерный окучник
Приспособление отличается простым типом конструкции с неизменной шириной захвата, изготовленное из двух соединенных и слегка раздвинутых крыльев. Именно фиксированные части оборудования не дают возможности корректировать ширину захвата. Работа с таким навесом строится с учетом рабочих характеристик агрегата. В классическом исполнении окучники выпускаются с шириной захвата в 25-30 см, но это не лучший вариант, учитывая, что культуру выращивают с шириной между рядами в 50-60 см. Используют с мотокультиватором мощностью до 3,5 л.с., причем показатель общей массы 25-30 кг. Благодаря тонким стойкам исключается перегруз мотокультиватора, когда окучник заглубляется в грунт.
Окучник с регулируемой шириной захвата
За счет регулировочного механизма, позволяющего изменять расположение крыльев, такие изделия более востребованы и отличаются удобством при эксплуатации. Инструмент можно настроить под конкретную ширину междурядий. Его применяют с мотоблоками, мощность которых свыше 4,0 л.с., а вес от 30 кг. Серьезным минусом оборудования считается большая энергоемкость.
Дисковый окучник
Как утверждают опытные земледельцы, это лучший окучиватель для мотоблока, не вызывающий сложностей с применением. Он не требует чрезмерных усилий от агрария, толкая себя сам, без дополнительной помощи. Если приобретать окучник для мотоблока Нева, лучше отдать предпочтение дисковому приспособлению, с которым рыхление и формирование высоких гряд можно производить и после посадки корнеплодов, и на стадии их активного роста.
Ручной окучник для картофеля
Инструмент больше подходит для обработки небольших участков. Он может быть двух разновидностей: дисковый и в виде плуга. Неоспоримым преимуществом является возможность изготовления своими руками из подручных средств, в частности, из старого велосипеда.
Окучник пропеллерного типа
Навесное устройство синхронизируется с мотоблоком и мотокультиватором, имеющим две передние передачи. Вторая скорость, где мощность уже составляет 180 об./мин, используется для обработки и переброса земли из междурядий в гряды. Оборудование благодаря наличию пропеллеров сначала дробит грунт и удаляет траву, а после формирует гряды.
Об устройстве окучника
Конструктивные особенности окучника напрямую зависят от типа устройства, которых несколько.

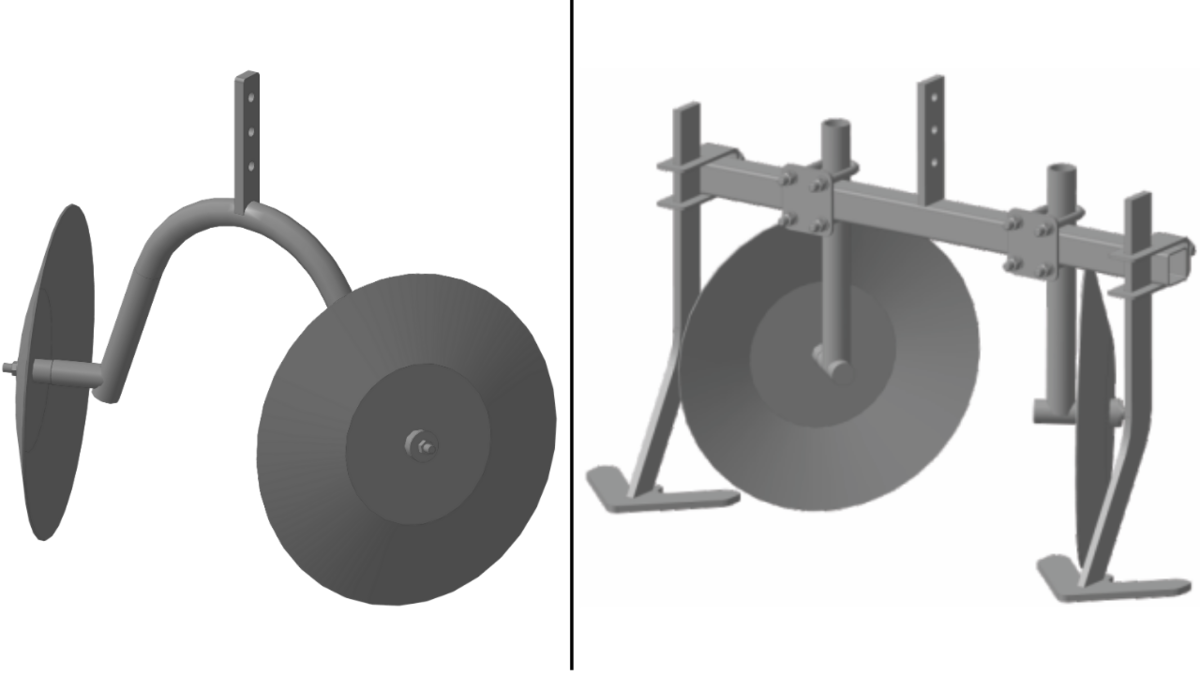

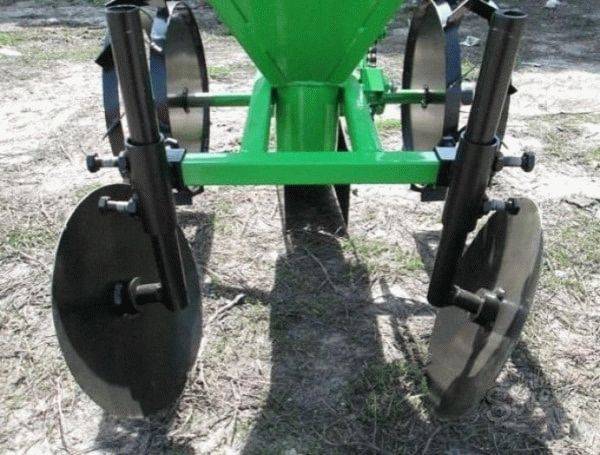

Дисковый окучник. Уже из самого названия понятно, что в конструкции данного окучника используются диски, точнее два диска, расположенные друг к другу под определенным углом. Кроме того, данные диски крепятся к специальной раме, которая непосредственно агрегатируется с мотоблоком через сцепку.
Более подробно о дисковом окучнике смотрите на видео:
- Активный окучник. Данный вид окучника называют еще пропеллерным, потому что в его работе используется поступательное и вращательное движение. Подобные окучники устанавливаются на мотоблоки, у которых есть две передние передачи.
- Нужно это для того, чтобы на второй передаче можно было не только рыхлить поверхность, но и перебрасывать землю из междурядных пространств.
Листерный окучник. Это наиболее простой вид окучника, который постепенно теряет свою популярность в связи с меньшей эффективностью, по сравнению с двумя предыдущими типами устройств. Конструктивно они представляют собой два листа, соединенных между собой, по форме похожи они на что-то вроде крыльев.
Листерный окучник
С помощью данных инструментов можно формировать борозды, после чего осуществлять саму посадку картофеля. В дальнейшем, когда кусты сформируются до оптимальных размеров, можно производить окучивание этими же инструментами.
Таким образом, ряды получаются очень ровными и аккуратными, что не только улучшает визуальное восприятие, но и помогает клубням картофеля лучше формироваться и быстрее созревать в кусте.
Окучник для мотоблока Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза, Садко своими руками, чертежи и видео изготовления которого можно найти в общем доступе, представляет собой оптимальный выход из ситуации, когда нет лишних денег на приобретение навесного оборудования.
К тому же, самостоятельное изготовление того или иного технического средства позволит существенно сэкономить на последующей эксплуатации самого мотоблока.
Окучник своими руками
Производители и цены
Узнаем, по какой цене сегодня мы может приобрести окучники для картофеля: рассмотрим нескольких наиболее интересных производителей.
Champion C304
Это окучник китайского производителя. Данное устройство относится к двухрядным видам. Окучник рыхлит грунт, и приваливает его к корням картофеля, что значительно повышает качество работы.
От Champion C304
Данная модель способна как подготовить грядки под посадку, так и окучить уже посаженный картофель. Устройство изготовлено из высококачественной стали, что значительно продлевает срок его службы. Цена — 2200 руб.
Скаут
Дисковый окучник тоже китайского производства. Изготовлен из закаленной стали, обеспечивающей высокоэффективную работу. Формирует аккуратные ровные гребни, значительно упрощающие дальнейшее возделывание картофеля. Стоимость — 3280 руб.
От Скаут
Аврора
Этот окучник предназначен для работы на мотокультиваторе. Помимо обработки картофельных грядок может также применяться для прочих садовых работ: рыхления земли, облагораживания почвы, окучивания прочих растений (высаживаемых рядами). Данная модель многофункциональна, и при этом каждую функцию выполняет достаточно качественно. Цена — 1260 руб.
Интрескол
Это агрегат уже российского производства. Компания Интерскол выпускает несколько видов окучников: качественных и не слишком при этом дорогих. Средняя стоимость устройства этой марки — 1200 руб.
От Интерскол
Мы рассмотрели особенности окучников для обработки картофеля. Как вы видите, приспособления эти очень полезны, способны значительно ускорить и упростить возделывание картофеля. Если хотите готовое приспособление, приобретайте его только у проверенного производителя, а при желании и наличии должного мастерства можете изготовить устройство и самостоятельно.
Рекомендации опытных огородников
Опытные дачники советуют:
- Перед началом работ провести пробное окучивание, чтобы определить оптимальную глубину погружения, отрегулировать угол наклона, установить скорость движения. В результате правильной настройки всех параметров агрегат будет двигаться по заданному пути, не задевая кусты картошки.
- Первое окучивание нужно проводить на низких скоростях. Это позволит качественно взрыхлить грунт в междурядьях и своевременно заметить ошибки.
- При пробуксовывании легкого мотоблока в процессе обработки слишком плотной почвы используют утяжелители. Рекомендуется установить на колеса монолитные дисковые гири или предварительно изготовленные и залитые бетоном полые грузозацепы.
- Хотя последнее, третье, окучивание можно и пропустить, все же лучше провести его через 2 недели после второго, подсыпая почву на максимальную высоту.
Как установить окучник на мотоблок
Установка окучника на мотоблок требует правильной регулировки угла атаки и глубины погружения, которая должна быть меньше, чем у плуга.
Перед тем, как работать с окучником, следует провести такие работы:
- На мотоблок следует установить колеса и сцепку, затем присоединить окучник.
- Мотоблок ставят на равную поверхность, а окучник опускают к земле и закрепляют на сцепку.
- При монтаже оборудования необходимо следить, чтобы стойка окучника стояла вертикально, что обеспечит настройку нужного угла атаки.
- Далее оборудование опускается до уровня земли или немного углубляется в нее, чтобы оно оказалось ниже опорной поверхности грунтозацепов.
Следует провести тестовое окучивание и посмотреть: если оборудование углубляется в землю, отклоните стойку вперед, немного приподняв носок. В случае выхода из земли, стойка отклоняется назад путем опускания носка
Важно учитывать ширину между рядами, отрегулировав активные части установки
Типы дисковых окучников
Почему важно учитывать площадь участка, требующего обработки, при выборе дискового окучника? Сельскохозяйственные работы, связанные с окучиванием такой культуры, как картофель ,считается самым тяжелым. Поэтому окучивание масштабного участка, засаженного картофелем, ручным дисковым окучником нецелесообразно, потому как требует больших трудовых и временных затрат
Каждый, кто пробовал окучивать картошку ручным окучником или тяпкой, наверняка помнит те самые не совсем приятные ощущения. Именно поэтому на сегодняшний день чаще применяются средства малой механизации – окучники для мотоблоков. Рассмотрим подробнее как устроен и как работает такой окучник.
Правила выполнения
Окучивать следует по таким правилам:
Первую операцию проводят при появлении ростков высотой 8-12 см. В холодном климате кусты покрывают землей полностью, чтобы защитить молодые растения от мороза. В теплом климате окучивание картошки проводят позже.
Второй раз окучивать требуется при образовании клубней
Важно сделать это перед цветением. Подходящий период наступает через 14-20 дней после первой процедуры.
Последний раз окучивать лучше, когда кусты достигнут высоты 23-26 см
Основу посыпают землей. Также грунт раскидывают между ветвями, чтобы они росли шире.
Процедуру проводят на влажной земле в прохладное время суток. Идеальный вариант — утро или вечер после дождя. Это приносит картошке дополнительную влагу при окучивании
При появлении цветков процедуру проводят осторожно, чтобы не повредить клубни в период завязывания
Как сделать простой окучник для мотоблока своими руками: чертежи и видео
Для работы вам нужно приготовить сварочное оборудование, молоток, тиски, болгарку по металлу, карандаш, крепления для разведения боковин, дрель со сверлом по металлу (сверлильный станок), лист металла 2 или 3 мм, ножовку и прочие инструменты и материалы. Для изготовления деталей используйте размеры, указанные в чертежах на фото:
Читать также: Устройство пистолета для монтажной пены схема
I. Подготовка деталей окучника

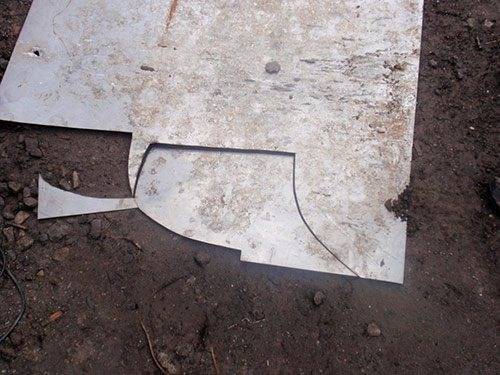

На этом этапе нужно сделать чертеж всех деталей и перенести их на бумагу или ткань. Если у вас в гараже остался кусочек гидроизоляционного материала или плотного агроспана, то он может стать отличной основой для заготовки деталей, вместо бумаги. Расчерченные шаблоны необходимо вырезать, приложить к металлу и очертить карандашом. Раскладывайте заготовки на листе так, чтобы было меньше обрезок при их выпиливании — это поможет сэкономить металл. Теперь необходимо вырезать детали из листа с помощью болгарки.
II. Изгиб деталей и сварка корпуса
Первыми свариваются две половинки передней части окучника. Для этого их нужно изогнуть так, чтобы радиусы заготовок совпали. Изгиб выполняем с помощью молотка и наковальни. Детали передней части свариваются сплошным швом с лицевой стороны и в нескольких точках для прочности – с внутренней стороны угла. Шов затирается болгаркой или напильником.
Как лучше изготовить переднюю часть окучника?
Носик для передней части окучника можно сделать отдельной деталью в виде металлического треугольника. Изгиб треугольника можно выполнить методом подкладывания под низ металлической пластины (ребром к месту изгиба), или зажав треугольник в тисках до линии изгиба. Молотком деталь загибается до нужного угла. После носок приваривается к передней части.
Оба крыла окучника изгибаются таким же образом, как показано на фото. Боковины можно приварить к переду основательно или зафиксировать с помощью петель и болтов. Последний вариант позволяет регулировать ширину окучиваемого ряда. Чтобы создать подвижный вариант, вам необходимо приварить четыре ушка с каждого края передней части изнутри. И, соответственно, по два ушка по краям стыковых частей каждого крыла. Детали соедините между собой болтами. Ушки или петли можно заменить гайками с вкрученными болтами. Сверху к гайкам приваривается уголок 50, длиной примерно 18 см. Уголок срезается под углом 45 градусов. Чтобы фиксировать выбранный размах крыльев (ширину ряда), к внутренней части лопастей приварите петельки. В петли предварительно вденьте планки с отверстиями для болта, который будет фиксировать крылья на стойке.
III. Окончательная сборка
Далее нам необходимо изготовить подошву для окучника, боковые планки с отверстиями для регулировки лопастей и центральную стойку, которая будет также соединять насадку с мотоблоком. Центральная стойка должна быть выполнена из металла 10 мм. Если вы хотите регулировать не только ширину, но и высоту окучивания, то можно приварить к внутреннему углу центральной части П-образную полосу с отверстиями (см. фото и видео).
Через торцевую часть планки будет проходить «башмак» — стойка, регулируемая болтом. Все детали свариваются и зачищаются напильником либо болгаркой. Крепление к мотоблоку выполняется, исходя из готовых замков на самой технике.
Как сделать простой окучник для мотоблока своими руками: чертежи и видео
Для работы вам нужно приготовить сварочное оборудование, молоток, тиски, болгарку по металлу, карандаш, крепления для разведения боковин, дрель со сверлом по металлу (сверлильный станок), лист металла 2 или 3 мм, ножовку и прочие инструменты и материалы. Для изготовления деталей используйте размеры, указанные в чертежах на фото:

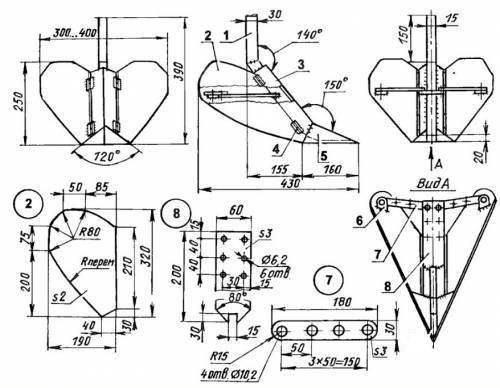

На данном рисунке показаны точные размеры, форма и линии изгибов деталей простого окучника для мотоблока. Размер был использован стандартный, который подойдет для любой техники
I. Подготовка деталей окучника
На этом этапе нужно сделать чертеж всех деталей и перенести их на бумагу или ткань. Если у вас в гараже остался кусочек гидроизоляционного материала или плотного агроспана, то он может стать отличной основой для заготовки деталей, вместо бумаги. Расчерченные шаблоны необходимо вырезать, приложить к металлу и очертить карандашом. Раскладывайте заготовки на листе так, чтобы было меньше обрезок при их выпиливании — это поможет сэкономить металл. Теперь необходимо вырезать детали из листа с помощью болгарки.
Детали основной части окучника вырезаются из листового металла 2-3 мм. Для этого удобно использовать заготовку из бумаги или плотного материала. Чертеж выкладывается на лист, обводится карандашом или мелом и вырезается с помощью болгарки с диском по металлу
II. Изгиб деталей и сварка корпуса
Первыми свариваются две половинки передней части окучника. Для этого их нужно изогнуть так, чтобы радиусы заготовок совпали. Изгиб выполняем с помощью молотка и наковальни. Детали передней части свариваются сплошным швом с лицевой стороны и в нескольких точках для прочности – с внутренней стороны угла. Шов затирается болгаркой или напильником.
Как лучше изготовить переднюю часть окучника?
Носик для передней части окучника можно сделать отдельной деталью в виде металлического треугольника. Изгиб треугольника можно выполнить методом подкладывания под низ металлической пластины (ребром к месту изгиба), или зажав треугольник в тисках до линии изгиба. Молотком деталь загибается до нужного угла. После носок приваривается к передней части.
На фото мы видим подробное описание размеров простого клиновидного окучника для мотоблока. Если у вас есть болгарка с диском по металлу и сварочное оборудование, то вы легко воплотите в реальность данный чертеж
Крылья окучника необходимо изогнуть с помощью наковальни и молотка. Линии изгиба правой и левой детали должны совпадать друг с другом. Деталь должна приблизительно соответствовать чертежу, который вы видите на фото
Оба крыла окучника изгибаются таким же образом, как показано на фото. Боковины можно приварить к переду основательно или зафиксировать с помощью петель и болтов. Последний вариант позволяет регулировать ширину окучиваемого ряда. Чтобы создать подвижный вариант, вам необходимо приварить четыре ушка с каждого края передней части изнутри. И, соответственно, по два ушка по краям стыковых частей каждого крыла. Детали соедините между собой болтами. Ушки или петли можно заменить гайками с вкрученными болтами. Сверху к гайкам приваривается уголок 50, длиной примерно 18 см. Уголок срезается под углом 45 градусов. Чтобы фиксировать выбранный размах крыльев (ширину ряда), к внутренней части лопастей приварите петельки. В петли предварительно вденьте планки с отверстиями для болта, который будет фиксировать крылья на стойке.
III. Окончательная сборка
Далее нам необходимо изготовить подошву для окучника, боковые планки с отверстиями для регулировки лопастей и центральную стойку, которая будет также соединять насадку с мотоблоком. Центральная стойка должна быть выполнена из металла 10 мм. Если вы хотите регулировать не только ширину, но и высоту окучивания, то можно приварить к внутреннему углу центральной части П-образную полосу с отверстиями (см. фото и видео).
Регулировать ширину и высоту окучивания вы сможете с помощью П-образной полосы с отверстиями, которую можно приварить к внутреннему углу центральной части окучника. Через торцевую планку будет проходить стойка, регулируемая болтом
Через торцевую часть планки будет проходить «башмак» — стойка, регулируемая болтом. Все детали свариваются и зачищаются напильником либо болгаркой. Крепление к мотоблоку выполняется, исходя из готовых замков на самой технике.
https://youtube.com/watch?v=l3txV87W1aM

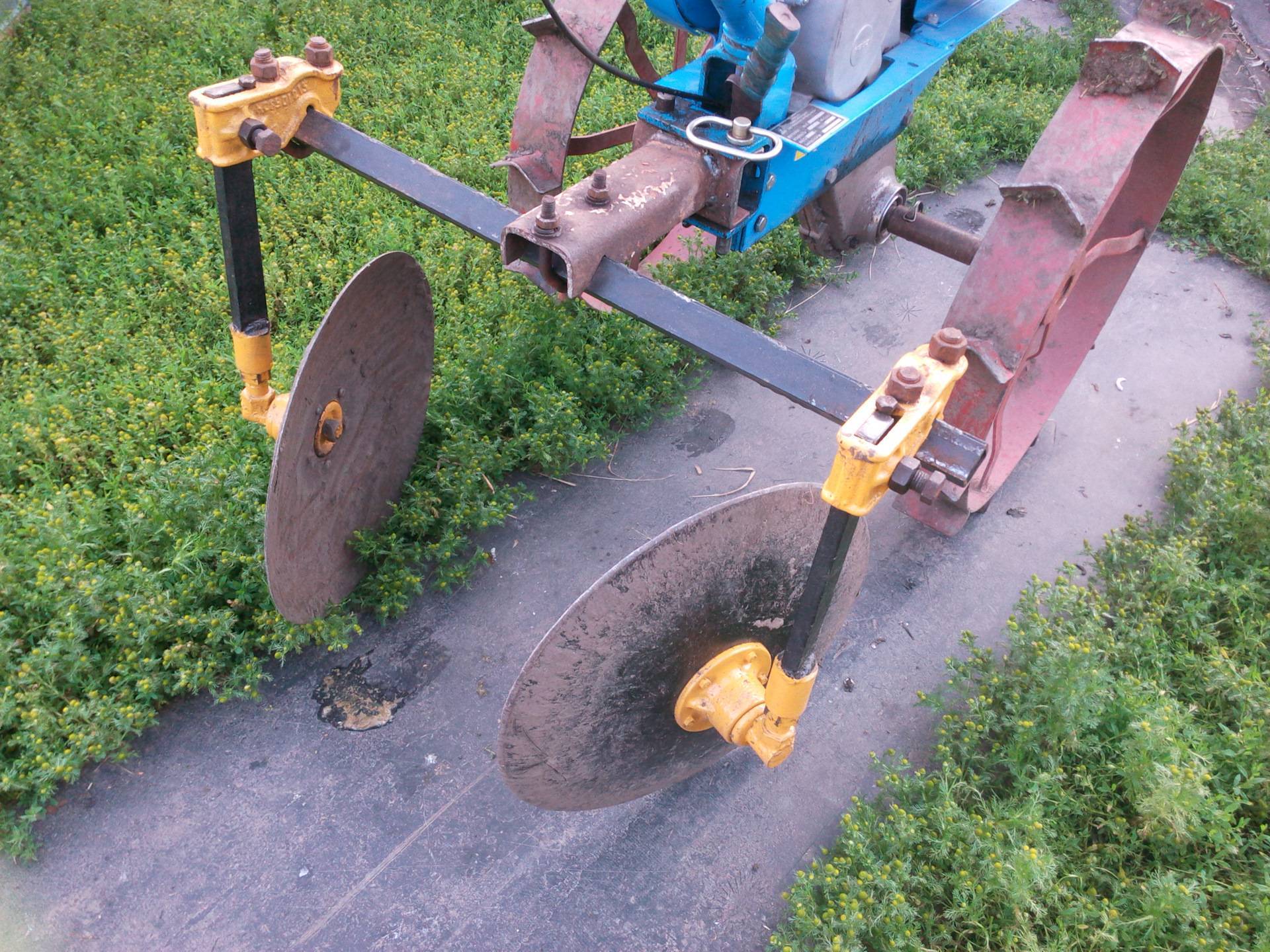

Изготовление ручного окучника дискового типа
Приступая к работе, сперва следует сделать чертёж окучника дискового типа, руководствуясь подробной схемой сборки и проставив точные размеры.
Для изготовления такого приспособления понадобятся следующие инструменты:
- газовый резак – для вырезания деталей из листового металла и стальных профилей;
- газосварочный пост – для соединения деталей сварными швами;
- газовая горелка – для нагревания участков металлических деталей перед тем, как изогнуть их;
- тиски и прочие слесарные инструменты;
- мощная дрель и набор твердосплавных свёрл по металлу;
- углошлифовальная машина (болгарка) – для зачистки сварных швов;
- трубогиб – желательно, но не обязательно.
Схема сборки ручного дискового окучника
Земля с ростками картофеля; 2. Диски – 2 шт.; 3. Механизм кулачкового типа – 2 шт.; 4. Кронштейн – 2 шт.; 5. Стойка – 2 шт.; 6. Скребок – 2 шт.; 7. Мостовая балка – 1 шт.; 8. Болт стопорный – 2 шт.; 9. Рукоятка-грядиль – 1 шт.
Мостовая балка выполнена из трубы диаметром 32 мм с толщиной стенки не менее 2,5 мм.
Стойка (поз. 5 рис.5)
Втулка – 2 шт. Толстостенная стальная труба диаметром 45 мм (45х6,5);
Перемычка – 1 шт. Труба стальная диаметром 32 мм (32х2,5):
Гайка М10 – 2 шт.
Рукоятка-грядиль (поз.9 рис. 5)
Втулка – 1 шт. (стальная труба 45×6,5, длиной 120 мм);
Гайка Ml0 – 2шт.;
Связь – 2 шт. (стальная труба 21×2,5, длиной 1400 мм);
Укосина – 1 шт.(стальная труба 21×2,5, длиной 700 мм);
Поперечина – 1 шт. (стальная труба 21×2,5);
Рукоятка – 1 шт. (стальная труба 21×2,5 длиной 450 мм).
Схема регулировки ширины захвата дискового окучника
Вид а – развал; вид б – схождение
Описание процесса сборки
Основной элемент конструкции – соединённые между собой два металлических диска вогнутой формы диаметром от 370 до 700 мм с заострёнными кромками. Они должны быть из стального листа толщиной не менее 2 мм. Умельцы по-разному решают эту задачу, кто-то даже приспосабливает крышки от вышедших из строя больших кастрюль. Другие срезают дно и верхнюю часть от нагревательного бачка старого бойлера, можно снять диски с сеялки, отслужившей свой срок. Допустимо использовать старые пильные диски большого диаметра. Но лучше всего, конечно, изготовить диски из нержавеющей стали и придать им нужную форму на производстве.
Простейший вариант – скрепить диски с помощью сваренных между собой втулок (двух отрезков трубы диаметром 25 мм и длиной 50–80 мм). В этом случае расстояния между нижними точками и углы наклона дисков всегда остаются неизменными. Диски вращаются за счёт скольжения осей во втулках, набитых смазкой (для осей подбирают болты подходящего диаметра и длины). При подобной конструкции ширину междурядий придётся делать равной этому расстоянию.
Если к дискам приварить ступицы, в каждой из которых будет установлено по два подшипника скольжения (подойдет 203, шариковый однорядный), а оси дисков совместить со стойками с помощью самодельных кулачковых механизмов, то диски смогут свободно вращаться, что значительно облегчит работу. Стальной скребок, установленный на оси с вогнутой стороны каждого диска, будет очищать его во время работы от налипшей земли.
На мостовой балке высверливают несколько сквозных отверстий с шагом 50 мм, чтобы регулировать расстояние между дисками под размер междурядий. С таким механизмом можно работать и в одиночку, но легче и удобнее – вдвоём. Желательно сделать переднюю и заднюю тяги. Тогда толкать устройство сзади будет один человек, а направлять и тянуть вперёд – напарник.
На рис. 6, 7, 8 соответственно показано, как устроены вертикальные стойки и как выглядит рукоятка-грядиль. На рис. 8 – крепление дисков и способы их регулировки.
Установка самодельного окучника на мотоблок
Окучник, устанавливаемый на мотоблок, необходимо оснастить узлом сцепления с агрегатом. Его нужно изготовить, учитывая присоединительные размеры ответной детали, и предусмотреть штыри, которые будут прочно соединять навесное оборудование с агрегатом. Все детали узла сцепления должны быть выполнены из листа высокоуглеродистой стали толщиной не менее 5-7 мм. В качестве штырей можно использовать болты подходящего диаметра и длины.
Схема дискового окучника, предназначенного для установки на механический или электрический культиватор
Для того чтобы была возможность регулировки угла поворота дисков, на балку устанавливают два талрепа (см. рис. 10). Для изменения расстояния между дисками в балке просверливают ряд отверстий для болтовых соединений. Конструкция должна быть полностью симметрична, иначе во время работы будет сложно выдерживать движение по прямой, окучник начнёт уходить в сторону.
На рис. 10 показано расположение талрепов и специальных болтов (Б и С), с помощью которых производят регулировку положения дисков.
