Ульи из фанеры и пенопласта

Как сделать своими руками двенадцатирамочный улей Дадан

Размеры и чертежи двенадцати рамочного улья Дадан приведены для одностеночного типа, поскольку вторые стенки надстраиваются поверх внутренних, и не имеют значения.

Подготовка к работе

При некотором навыке изготовить улей Дадан самостоятельно несложно. Есть несколько важных моментов.

  • Хранение и обработка дерева в сухом месте. Используется только высушенная древесина.
  • Заранее изучить чертежи и представлять порядок работы.
  • Подготовить инструмент и материалы.

Хорошо выполненная работа прослужит долго. Срок жизни изготовленного улья зависит от материала.

Порядок работы

Из доски 35 мм нарезают заготовки согласно чертежу. Подготавливают места соединения, выбираются фальцы. Заготовки шлифуются. Широкие доски при сборке противопоставляют узким (если передняя нижняя доска широкая, боковые нижние берутся узкие). Места соединения проклеивают. Используется ПВА или столярный (казеиновый) клей

Важно чтоб клей не имел резкого запаха и не был токсичным для пчел. Торцы соединений дополнительно усиливаются штифтами или саморезами

Перед последующей сборкой нужно дать клею высохнуть. Высверливается верхний леток, прорезается нижний по кромке корпуса.

  • Съемное дно делается шире и собирается из досок в четверть (или другим способом с хорошей герметичностью). Три планки набиваются с таким расчетом, чтобы входить в фальц внизу корпуса. Лицевая сторона остается без планки, для вентиляции. Доски можно взять толще 4 см, это утяжелит дно, но сделает его прочней.
  • Надстройка (магазин) собирается аналогично корпусу. По верхней кромке надстройки выбирается фальц.
  • Крыша надевается на корпус или магазин. Со временем немного меняют форму, потому нужно сделать посадку крыши не слишком плотной. По бокам или в лицевой части устраиваются отверстия для вентиляции. Чтобы пчел можно было перевозить, нужно закрыть отверстия мелкой сеткой.

Размер двенадцатирамочного улья

Типичные размеры элементов улья Дадан на 12 рамок.

Длина ммШирина ммВысота мм
Внутренние размеры (при толщине доски 35 мм)
Корпус450450310
Магазин450450155
Крыша45045070
Внешний размер (при толщине доски 35 мм)
Корпус520520320
Магазин520520165
Дно52052070
Крыша52052080
  • Глубина фальца рекомендуется 18 мм. Имеется в виду что остается пространство 10 мм между рамкой и верхним срезом.
  • Глубину прочих фальцев выбирают исходя из толщины материала.
  • Зазор между дном и рамками оставляют 25 мм, для уборки и для удобства пчел.
  • Верхний леток диаметром 25 мм сверлится в 70 мм от верхнего среза. Под летком устанавливается прилетная дощечка.
  • Нижний леток высотой 10 мм и делается почти во всю длину стенки, его длина регулируется специальными вкладышами.

Вид в сборе улья Дадан. Вариант с двумя магазинами и подкрышником.


Вид в сборе двенадцатирамочного улья Дадан

Чертеж корпуса

Для сборки корпуса потребуется по две боковых и передних стенки. В фронтовой стенке нужно будет просверлить верхний леток.


Боковая стенка корпуса Дадан на 12 рам


Передняя стенка корпуса Дадан на 12 рам

Чертеж магазина

Для сборки магазина, также понадобится две передние и 2 боковые стенки.


Боковая стенка магазина Дадан на 12 рам


Передняя стенка магазина Дадан на 12 рам

Чертеж подкрышника

При необходимости подкрышника, он собирается также аналогично корпусу и магазину, но имеет свои размеры.


Подкрышник Дадан на 12 рам

Чертеж крыши

На чертеже представлена горизонтальная крыша. Если нужен скат, можно приподнять одну переднею стенку на 20мм, и не забыть про боковые стенки у которых максимальный внешний размер увеличится до 100мм, а минимальный останется 80мм. Также правая боковушка должна быть зеркально левой.

После сборки каркаса сверху нужно закрепить лист фанеры 540мм*540мм или связать 20мм доской, при условии что крыша горизонтальная. С внутренней стороны утеплить, а с внешней покрыть листом железа, толем, линолеумом или другим материалом не пропускающим влагу.


Крыша Дадан на 12 рам

Чертеж дна

При изготовлении дна заготавливаем две боковые стенки (1), заднюю (2 без летка) и переднею (2) в которой заранее нужно сделать леток 10мм на длину подготовленной вами вкладки. Также нужно заранее подготовить дно (3) из доски 25мм, размером 470мм*470мм. Соединив 2 боковые стенки с задней вставляем дно, только потом закрываем передней стенкой. Под леток можно набить дощечку.

При изготовлении улья Дадан из доски 40мм. внутренние размеры не меняются. Увеличивается внешний размер на 10мм, и меняется глубина фальца на 21 мм.

Разновидности

Из данного материала можно сделать несколько разновидностей домиков для пчел. Чаще всего выполняют:

Лежак. Двустенный улей или так называемый Дадана. Многокорпусную конструкцию.

Рассмотрим поэтапно процесс постройки каждого вида.

Лежак из фанеры

Улей лежак имеет горизонтальную ориентацию и представляет из себя ящик в форме шкафчика с тремя отсеками и больше. Наиболее простые конструкции состоят из 16 вставок в которые помещаются восковые соты. Благодаря специальным рамкам можно достаточно легко увеличить улей. С таким вариантом легко работать новичкам, так как откидная крышка дает возможность сразу осмотреть жилище насекомых.

Но, несмотря на то, что откидная крышка обеспечивает доступ ко всему улью, конструкция получается достаточно громоздкая. Поэтому, если планируется его перемещать с места на место, поднять такое изделие, да еще с полное медом, будет одному практически невозможно.

Двустенный улей – Дадана

За счет специфики изделия, такой вариант отлично подходит в том случае, когда в осенний и весенний период наблюдается резкое понижение температуры. Плотные толстые стенки обеспечивают сохранность температуры внутри пчелиной семьи, а значит, минимизируют возможные заболевания насекомых.

Необходимо четко понимать, что улей Дадана обшивают по всей площади внешних стенок фанерными листами. Причем, между основным корпусом и обшивкой существует зазор, который заполняют пенополистиролом для дополнительного утепления.

Многокорпусный вариант

Этот вариант имеет вертикальную ориентацию конструкции. Улей имеет несколько корпусов (магазинов) которые служат для сбора меда, а также 2 3 корпуса для проживания семьи насекомых.

Благодаря модульности, можно составлять разные комбинации путем перестановки секций местами. Это позволяет получить тот или иной эффект. К тому же, при необходимости более мобильной пасеки, делают ульи на 8-12 рамок.

Сборка

  1. Нужно распилить доску на необходимое количество отрезков 520 и 466 мм, при помощи ножовки или бензопилы.
  2. К детали 6 крепим брус. Пазы совмещаются с фанерой при помощи шурупов. Так же необходимо обклеить все стыки ПВА – это не позволит влаге проникнуть внутрь.
  3. К той же фанере крепится другой брус. Паз смотрит наружу. При помощи линейки отмеряется двадцати-миллиметровая палка для крепления соторамок. Крепления создаются с помощью саморезов.
  4. На то же место крутим боковые брусья. Чтобы избежать деформации, используем струбцин и уголок.
  5. Подобно делается вторая боковина улья.
  6. Боковины крепим к передней и задней стенке, с помощью шурупов. Не забудьте контролировать процесс уголком и струбциной.
  7. На конечном этапе к передней и задней стене прикручиваются детали 3 и 5. Торчащие концы саморезов стачиваются.
  8. Куски фанеры сверху стачиваем или отрезаем, но так что бы было куда стечь воде. Данные обрезки используем для укрепления пазов при установке утеплителя снаружи. Снаружи утеплитель надо обклеить фольгой.
  9. По всей внешней поверхности в пазы каркаса вставляем дополнительный трех миллиметровый слой фанеры.

Преимущества пенополистирола для строительства улья

Данный материал рекомендуется выбирать практически каждому пчеловоду. И вот почему:

Чем хорош пенополистирол.

  • В результате работы получается тихий, уютный улей, защищенный летом от избыточного тепла, зимой — от обморожения.
  • Такой прочный пчелиный домик не имеет пустот (как это бывает с деревянными вариантами).
  • Высокая устойчивость к влаге, отсутствие сколов и сучков, мешающих насекомым жить.
  • Конструкция ульев из пенополистирола легко разбирается, при желании отсеки можно менять местами.
  • Пенополистирол — достаточно легкий. Поэтому в будущем улей без труда можно будет переносить и передвигать при необходимости.
  • Материал достаточно долговечен: он не гниет. Благодаря данному преимуществу внутри сохраняется оптимальный микроклимат.
  • Наконец, работа с этим материалом — одно удовольствие. Ульи из пенополистирола делаются легко и достаточно быстро. Если впоследствии потребуется ремонт — с ним также нетрудно справиться.

Как сделать улей из фанеры и пенопласта своими руками

Любому начинающему, имеющему навык обращения с простейшими инструментами, изготовление фанерно-пенопластового домика для пчёл не составит большого труда.

Необходимые инструменты и материалы

Чтобы собрать необходимую конструкцию, потребуется применение инструментов и материалов в виде:

  • 3 шт. водостойких фанерных листов толщиной от 4 до 10 мм и шириной каждой стороны в 1500 мм;
  • 3 шт. пенопластовых блоков толщиной до 50 мм и шириной сторон 1000 мм;
  • водостойкого клея ПВА;
  • деревянных брусков;
  • саморезов или гвоздей;
  • отвёртки;
  • молотка;
  • ножовки;
  • измерительной рулетки;
  • карандаша;
  • угольника.

Подбор чертежей и размеров

В Интернете имеется очень большой выбор чертежей всевозможных конструкций ульев из различных материалов. Там можно найти в том числе и полезный для новичков облегчённый восьмирамочный вариант, а также дадановский улей. Но можно изготовить чертёж и самостоятельно, исходя из желаемого вида домика и требуемых при этом размеров.

Наиболее популярным и при этом простым в изготовлении является лежак. Начинающим пчеловодам лучше всего стартовать с изготовления двухкорпусного пчелиного домика, в котором содержится дюжина сотовых рамок.

Обычно каркасный фанерный улей, утеплённый пенопластом, состоит из:

  • короба, который образуют боковые, передние и задние гнездовые стенки, а также деревянные прилётные планки;
  • крыши;
  • дна, которое может быть съёмным;
  • летка с задвижкой;
  • магазина, изготавливаемого при необходимости увеличения внутриульевого пространства;
  • сотовых рамок.

При постройке этого вида необходимо исходить из следующих размеров:

  • сотовые рамки в количестве 12 шт. со сторонами 435×310 мм;
  • боковые, передняя и задняя гнездовые стенки — 450×306 мм. Их одинаковые размеры позволяют заготовить шаблон для их разметки;
  • летковое отверстие диаметром 15 мм при несъёмном днище;
  • съёмное дно требует прямоугольного отверстия для летка размерами 250×5 мм;
  • пенопластовые блоки толщиной 50 мм.

Важно! При изготовлении сотовых рамок не следует применять древесину сосны или берёзы: первая изобилует нежелательной для соседства с мёдом смолой, а вторая не обладает необходимой прочностью. Лучшие соторамки получаются из липы.

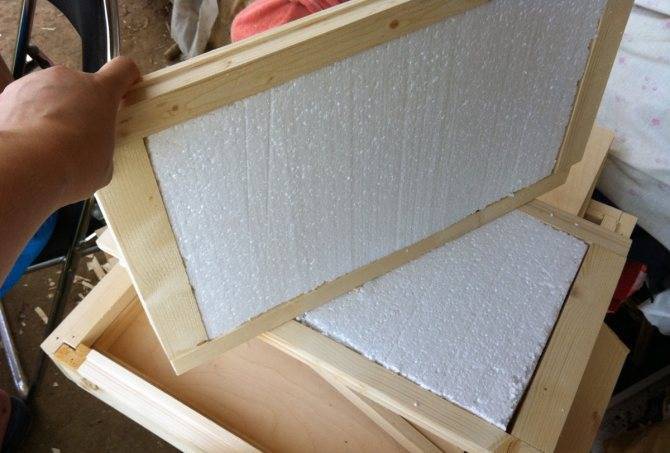

Сборка корпуса из фанеры и пенопласта

Когда подготовлены все элементы конструкции пчелиного жилища, начинается его сборка, которая протекает в следующей последовательности:

  1. Элементы из фанеры скрепляются. При этом образуется 2 корпусных элемента — наружный и внутренний, предназначенный для оборудования гнезда. Между внешними и внутренними стенками снизу располагаются деревянные бруски, к которым фанера приклеивается.
  2. Передняя и задняя внутренние стенки снабжаются выемками для сотовых рамок.
  3. В промежутки между фанерными стенками вкладываются пенопластовые элементы.
  4. Затем делается дно, которое состоит из нескольких слоёв в виде рубероида, фанеры, пенопласта и ещё одного, внутреннего, фанерного слоя. Днище скрепляется со стенками посредством саморезов или гвоздей.
  5. Получившиеся панели скрепляются с помощью саморезов.
  6. В передней панели делается отверстие для летка. Сам леток состоит из боковины, задвижки и прилётной доски. Всё это приклеивается снаружи к передней стенке корпуса.
  7. Крышка, изготавливаемая из фанеры, снизу утепляется пенопластом, а снаружи покрывается рубероидом или тонким листовым железом.

Заключительные работы

Чтобы максимально продлить эксплуатационный срок пчелиного жилища, его поверхности снаружи покрывают краской или водоотталкивающими средствами. После высыхания клея и краски в пчелиный домик вставляют соторамки, которые состоят из прямоугольного деревянного каркаса, и запускают туда пчелиную семью.

Отдельные нюансы при использовании

В связи с тем, что внутренние стенки улья из пенополистирола не впитывают влагу, процесс терморегуляции происходит иначе, чем в деревянных конструкциях. Поэтому вместо привычного для пчеловодства холстика здесь используется полиэтиленовая пленка.

Для обеспечения комфортного для пчел воздушно-температурного режима, отверстие в днище весной закрывается, а леток открыт на 4-5 см. В холодное время года, наоборот, нижнее вентиляционное отверстие открыто, а леток полностью закрывается.

При этом влажный конденсат от дыхания пчел оседает на стенках и стекает вниз к открытому отверстию. При теплой летней погоде внутреннее пространство вентилируется через леток и нижнюю сетку, а верхнее отверстие до начала медосбора закрыто.

Для устойчивости легкого улья на пасеке в ветреную погоду поверх крышки следует уложить кирпичи или другой достаточный груз. В этом случае ветер не сможет нарушить установленного положения.

https://youtube.com/watch?v=ni642OrXvtA

Изделие из фанеры и пенопласта

Для изготовления выбранной конструкции улья понадобятся подробные чертежи всех деталей с указанием размеров, а также качественный материал и инструменты:

  • просушенные листы фанеры для дна, крыши, магазинных и гнездовых модулей;
  • деревянные планки для укрепления каркаса изнутри;
  • пенопластовые блоки средней толщины;
  • электропила или ножовка;
  • молоток (дрель), гвозди (саморезы);
  • шлифовальный инструмент;
  • клей ПВА или другой водостойкий.

Наружные стенки корпуса могут быть сделаны из досок (обычных или предназначенных для обшивки), ДВП, древесные плиты с большим числом слоев.

Особенности сборки

Вначале из листов фанеры вырезают детали улья по чертежам, обязательно шлифуют их. Работать с материалом нужно аккуратно – тонкие древесные плитки легко повредить.

Порядок изготовления гнездового корпуса:

  1. Стенки надежно соединяют между собой, используя планки для закрепления.
  2. На противоположных сторонах формируют фальцы для рамок с вощинами.
  3. Дно делается съемным: тогда его будет удобно чистить от скопившегося мусора.
  4. На передней стенке прорезают 2 летка. К ним прикрепляют задвижки, а чуть ниже – планки для приземления пчел.

В процессе работы нужно проверять, чтобы края модуля были на одном уровне, изделие не перекашивалось. Все части плотно подгоняют друг к другу, соединяют с помощью гвоздей, промазывая стыки клеем, и закрепляют.

Дополнительные корпуса, магазины собираются по тому же принципу, что и основной модуль, но без днища. Крышу улья рекомендуется сделать со скатами и застелить водонепроницаемым материалом, например, листом железа. Наружные поверхности после сборки покрывают влагостойкой краской, тщательно просушивают.

Пчел можно будет заселить в новое жилище после его обработки от инфекций.

О размерах

Внутреннее пространство улья рассчитывается под количество сотовых рамок, которое планируется в него устанавливать. Высота стенок гнездового модуля, магазина также зависит от вощин, которые достигают 23 см в улье Рута, 30 и 14,5 см – в Дадане.

Необходимо оставлять для движения насекомых расстояние около 10 мм между рамками, под крышей или верхним модулем, не менее 20 мм – над днищем. Таким образом, для стенок лежака берутся листы фанеры высотой 35,5 см, в длину 2 из них равны 81 см, 2 других – 45 см. Для всех 4 сторон улья Дадан на 12 рамок понадобятся плитки 45х32 см, Рута на 10 рамок – 45х25 см и 37,5х25 см.

Внешние размеры зависят от толщины листов фанеры, используемых для изготовления пчелиного домика, наличия двойных стенок, утепления. Каркас может быть довольно тонким (0,4-0,8 см), но наружный слой желательно делать более 1,5 см в толщину.

Блоки пенопласта для утепления берутся толщиной от 2 до 5 см. В передней части корпуса их обычно не закладывают, чтобы не закрывать верхний леток. Расстояние между стенками остается свободным.

Чертежи

Детали для улья вырезают из фанеры в соответствии с размерами, указанными на схеме. Дополнительные стенки, которые устанавливают поверх основного каркаса, не принято изображать. Материал для них подбирают на свое усмотрение при необходимости утепления пчелиного жилища.

Можно собрать из фанеры несколько корпусов, магазинов своими руками: чертежи одной детали используются для изготовления всех таких модулей. Их строение одинаково для выбранного типа ульев, чтобы облегчить надстройку и замену.

Пример сборки

На чертеже показан порядок изготовления популярного варианта конструкции из фанеры с пенопластовыми вставками. Все детали плотно подгоняют друг к другу. Щели и стыки замазывают нетоксичным клеем.

В процессе работы нужно проверять, чтобы верхние и нижние края короба были на одном уровне, иначе он может перекоситься.

Разновидности

Главным условием для размножения пчел является создание теплого и сухого жилища. Покупать б/у улья не рекомендуется – насекомые, обитавшие в них, могут быть инфицированы самыми разными паразитами. Покупать улья в магазине – это удовольствие недешевое, проще сделать ульи своими руками, особенно это выгодно, когда в хозяйстве накопилось много древесного б/у материала.

За несколько столетий бортничества для пчел придумано несколько типов ульев.

Однокорпусный

Это самый простой улей, по сути, это пчелиные ящики, сделанные из досок или фанеры, Крышка у них снимается, внутри монтируются рамки для сбора меда.

Если пчелосемья быстро размножается и плодоносна, то ставятся дополнительные рамки. Накрывается такой «домик» односкатной или двухскатной крышей, используется шифер, металл, профиль.

Дадановский

Данный улей отличается простотой конструкции и большим объемом. В него вмещается до 14 рамок, при желании объем даже можно немного увеличить.

Альпийский

Этот улей сделан по аналогии с дуплом – модель имитирует естественные условия. В улье отсутствуют перегородки, вентиляция. Поступление кислорода реализуется через леток.

Альпийский улей также похож на однокорпусную кассетную модель. Однако отличается тем, что имеет скромные размеры, и в этом «домике» нет переборок между различными «комнатами», леток есть в одном экземпляре.

Кассетный

Тоже делается из досок, которые обрабатываются горячим воском. Такой метод дает возможность эффективно дезинфицировать «помещение», пчелы практически перестают болеть.

Лежак

Особый тип жилища, самый простой по своей конструкции. Сделать новичку такой улей не представляет никакой сложности. Изнутри домик обшивается утеплителем, ставить в улей допустимо до двух десятков рамок.

Лежак – это самодельный улей, который напоминает уменьшенный шкаф. В нем есть ящики, в которых отсутствует днище. На этом месте монтируются рамки, в которых будет собираться мед. Каждый «ящик» обладает индивидуальным летком, выдвижные отсеки разделяются между собой. В Северной Америке подобные конструкции получили широкое распространение. Лежак располагается горизонтально, имеет, как правило, не более трех отсеков. Параметры могут видоизменяться за счет перемещения перегородок. Размеры такого сооружения довольно большие.

Азиатский

В азиатских ульях отсутствуют медосборные рамки, ставятся крестовины или планки с поперечинами. Соты прирастают сверху вниз. Такая конструкция довольно комфортна, производят улья небольшое количество меда.

В России традиционно принято использовать «лежаки», в которых вмещается не менее двух десятков рамок. Ульи делаются чаще всего из дерева, лучшим материалом считается липа. В этом материале нет токсичных смол, дерево содержит оптимальный коэффициент влажности.

Все ульи в зимний период тщательно утепляются. Недостаток древесины из липы: она стоит дороже других, в особенности хвойных пород.

Домики для пчел из фанеры получаются не такие добротные, материал требует тщательной обработки праймерами, покраски в несколько слоев. ПВХ оклеивают улей внутри, он стоит недорого и хорошо удерживает тепло. Обрабатывать и монтировать ПВХ материалы технологически не представляет никакой сложности.

Главное требование – внутри этих сооружений должно быть:

  • тепло;
  • сухо;
  • иметься хороший воздухообмен.

Виды и типы ульев

Улей лежак из фанеры является самой распространенной конструкцией. Такие модели довольно просты в эксплуатации, их легко устанавливать после перевозки на медоносные места. В специализированных фанерных ящиках можно содержать несколько пчелиных семейств, так как в их конструкции имеется надежная перегородка.

Улей-лежак Ульи с магазинными вставками имеют меньший размер и вес. Соответственно и внутренний объем его меньше. Это очень выгодно для местностей с холодным климатом, так как он быстрее прогревается. Но для мест с теплым климатом такая конструкция не очень подходит из-за недостаточного объема для пчелиных семей, которые быстро растут.


Магазинная схема Ульи Рута и Дадана (многокорпусные) позволяют на одной пасеке содержать много пчелиных семей и хорошо подготовлены для комфортной зимовки. Недостатком их является громоздкость, необходимость сложного обслуживания. Их довольно трудно транспортировать и устанавливать. Конструкция Дадана

Комплект чертежей типового проекта 808-5-15, улья-лежака на 16 рамок

Разработан на основании заключения экспертизы Главного управления капитального строительства Министерства сельского хозяйства РСФСР № 174 от 15 марта 1972 года, СибЗНИИ-ЭП г. Новосибирск.

Альбом чертежей улья, восстановлен и переиздан, свободен к распространению только ссылкой на источник medvkostrome.ru

Пояснительная записка

Общая часть

Типовой проект улья-лежака на 16 рамок разработан на основании заключения экспертизы Главного управления капитального строительства Министерства сельского хозяйства РСФСР № 174 от 15 марта 1972 года. В соответствии с проектными материалами, представленными Научно-исследовательским институтом пчеловодства (старшие научные сотрудники т.т. Косьянов и Садовников).

Типовой проект улья-лежака на 16 рамок откорректирован на основании задания, утвержденного начальником Главсельстройпроекта Министерства сельского хозяйства СССР от 3 июня 1978 года.

Область применения: районы страны, занимающиеся пчеловодством.

Конструктивная часть

Корпус

Дно корпуса в виде щита из досок, сплачиваемых в шпунт, собирается на опорных брусках. Выступ дна на 35 мм за переднюю стенку корпуса служит нижней прилетной доской. Стенки корпуса собираются из двух досок толщиной 40 мм, которые сплачиваются в шпунт. Передняя стенка имеет два отверстия для образования летков.

Магазин

По высоте изготавляется из одной доски толщиной 40 мм (боковые стенки) и 30 мм (торцевые стенки) и плотно устанавливается на корпусе улья в четвертях, предусмотренных на торцах стенок корпуса и магазина.

Рамки (гнездовая и магазинная)

Запроектированы саморазделяющиеся с постоянным разделителем, выполненным в виде расширения верхней части боковых планок, предусмотрены отверстия для проволоки в боковых планках.

Диафрагма

Собирается из досок толщиной 14 мм сплачиваемых в четверть. Подвешивается при помощи верхнего бруска на четвертях стенок корпуса и плотно примыкает к стенкам и дну уплотнителем из листовой резины.

Подкрышник

Запроектирован по высоте из одной доски толщиной 25 мм, стенки в углах соединяются на шипах и гнездах; устанавливается на магазине в четвертях, предусмотренных на торцах стенок магазина и подкрышника.

Крыша улья

Изготавливается в виде щита, собранного из досок 15 мм, сплачиваемых в четверть. Крыша запроектирована горизонтальной, выступает за стенки улья на 20 мм и покрыта кровельной сталью. Для вентиляции улья в конструкциях крыши под средней частью щита, установлена сетка с ячейками 3х3 мм и предусмотрены продухи в торцевых стенках.

Обработка и отделка

Лицевые поверхности ульев должны быть гладко оструганы, не должны иметь заусенцев, острых кромок и углов. Деревянные элементы ульев снаружи должны быть обработаны олифой и окрашены масляной краской светлого тона в два слоя.

Собранное изделие должно стоять на горизонтальной плоскости устойчиво и не иметь перекосов.

Примечание

  1. Для изготовления ульев должны применяться пиломатериал из древесины хвойных и лиственных пород. Влажность древесины при изготовлении ульев не должна превышать 15%.
  2. Древесина должна быть доброкачественной, без трещин, гнили и по возможности, с небольшим количеством сучков. Сучки допускаются только здоровые, сросшиеся со следующими ограничениями. Размером не более 1/5 ширины детали в количестве не более 3 штук, на расстоянии не менее 65 мм от торцевых поверхностей и не менее 20 мм от продольны поверхностей. В местах клеевых соединений сучки, глазки, наклон в не допускается.
  3. Для соединения деревянных деталей ульев, а также для заделки отверстий от выпавших сучков, должен применяться водоупорный клей.
  4. Сборку улья производить после полного высыхания окраски на всех узлах.
  5. Все узлы одинаковых деталей должны быть взаимозаменяемы. Детали ульев должны быть изготовлены с точностью, обеспечивающей сборку изделий без дополнительной подгонки.
  6. Сопрягаемые узлы должны соединяться плотно без щелей, перекосов, заеданий и прилипания к друг другу.
  7. Допуски на чертежах указаны в соответствии с ГОСТ6449-76 для 14 и 15 квалитетов. Все неуказанные допуски принимать по таблице 6 данного ГОСТа для среднего класса точности.

для увеличения нажмите на изображение

Я надеюсь, что Вам были полезны данные чертежи улья – лежака.

Мельников Виталий

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий

Adblock
detector
