Электрическая медогонка и её особенности

На что необходимо обратить внимание при покупке медогонки?

Приступая к выбору и покупке медогонки, необходимо ознакомиться не только с информацией о модификациях аппарата, но и подготовить список вопросов, которые желательно задать продавцу:

Важно! Качество нержавеющей стали обычно проверяют магнитом — к пищевой нержавейке он не липнет.

Стоит определиться с видом медогонки, которая станет наиболее подходящим вариантом для конкретной пасеки: небольшому пчелохозяйству (количество семей — до 10) подойдёт 2- или 3-рамочная медогонка, средней пасеке (от 10 до 20 пчелосемейств) нужен 3- или 4-рамочный аппарат. Главное, что следует знать, — наличие электропривода в устройстве, который обеспечивает автоматический режим работы.
Часто продавцы заявляют, что медогонка выполнена из нержавейки, но на деле оказывается, что этот материал применяется только в изготовлении бака, а при изготовлении остальных частей — кассет и ротора — использовался крашеный металл.
При наличии электропривода, следует поинтересоваться у продавца, кто является его производителем. При конструировании и сборке приборов многие производители ставят приводы сторонних фирм, что не всегда хорошо для покупателя. Во-первых, возникает вопрос с гарантийным обслуживанием, во-вторых, в связи с повышением курса доллара, цена может быть непомерно высока

Также стоит поинтересоваться программой электропривода, а именно его возможностью работать в автоматическом режиме, наличием трёх циклов откачки и возможностью использования на других медогонках.
Следует обратить внимание на удобство пользования выбранной модели и её дополнительного функционала. Поинтересуйтесь у продавца следующими моментами: предусмотрена ли подставка, которая облегчает слив мёда в подготовленную тару; механизм окончательного слива мёда, который позволяет фиксировать установку в наклонном положении; каков объём медового кармана

Из этих мелочей будут состоять комфорт и качество вашей работы на пасеке.
Необходимо осведомиться о комплектации выбранной модели — например, о наличии крышки, которая защитит мёд от попадания пыли и является обязательным элементом техники безопасности, а также о виде крана. Невзирая на убеждения продавца, который обязательно расскажет, что модель не пылит при работе, а потому не требует крышки — соглашаться не стоит. Также не рекомендуется приобретать аппарат с шаровым краном, который крайне медленно сливает мёд.
Прибегая к услугам определённой компании, следует заранее поинтересоваться её репутацией среди пчеловодов. Однако, и здесь нужно проявить бдительность — многие недобросовестные производители часто прибегают к «чёрному пиару», публикуя от имени пчеловодов отрицательные комментарии о конкурентах.

Подставка под медогонку своими руками

Необходимость подставки заключается в установке под медогонкой контейнера для сбора стекающего меда. Для начинающих пчеловодов бюджетным вариантом будет использование обычных ящиков или корзин. Во избежание падения конструкции можно собрать более прочную подставку из стальных прутьев.

Медогонка с электроприводом своими руками

Необходимо собрать кольцо меньшим диаметром, чем медогонка. Приварив снизу держатель и 3 ножки, можно получить более устойчивую и прочную конструкцию.

Конструкция подставки для медогонки своими руками

Самодельная подставка изготовляется из таких материалов:

  • 16 мм арматуры.
  • 8 мм арматуры.
  • 25 см полосу.
  • От КАМАЗа или ЗиЛа можно воспользоваться неразрезным ободным кольцом.

Также нужно взять краску-грунтовку, электроды, сварку, малярную кисть, болгарку.

Подставка изготавливается таким образом:

  1. Подставка требует подгонки ободного кольца, для этого используется болгарка.
  2. Подставка должна иметь основание, для этого нужно разметить по всему диаметру на 16 частей, после надрезать с помощью болгарки, так подставка будет иметь правильную окружность.
  3. Расширить кольцо, чтобы подставка имела подходящий размер под медогонку.
  4. Если одной части окружности не хватает можно изготовить ее и приварить.
  5. Подставка должна иметь до трех стоек, для этого используется 16 мм арматура. Оптимальная высота до 70 см.
  6. Поделить нижнее кольцо ровно на три части, приварить к ним стойки, чтобы конструкция была усилена, нужно приварить жесткие ребра.
  7. Подставка должна обязательно иметь на стойках специальные подошвы, так она не будет опускаться в грунт.
  8. Последний этап – подставка красится, чаще всего используется серая грунтовка для металла.

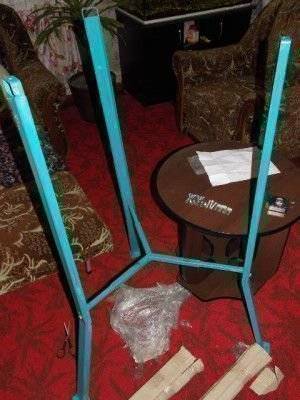

На рисунке можно ознакомиться с примером подставки для медогонки

Подставка для медогонки

Таким образом, медогонка своими руками изготовляется сложно, для этого нужно использовать специальные схемы, чертежи. Главное в устройстве – кассеты, привод, дополнительно нужно позаботиться о подставке, она ответственна за устойчивость конструкции. Предварительно необходимо все точно рассчитать, подобрать весь необходимый материал, только затем можно приступать к работам.

Технология и особенности изготовления медогонки

Чтобы смастерить электромедогонку, понадобится схема и специальные чертежи, которые значительно облегчат задачу. Пчеловод должен взять бочку, сделать 2 отверстия снизу. Благодаря данным отверстиям будет осуществляться слив меда. В центр бочки крепится доска деревянная, которая послужит основой будущей центробежки

Важно установить ее таким образом, чтобы она не перекрывала отверстия

Для этого понадобится хороший вращательный элемент, например детали от старого велосипеда. Перед соединением всех компонентов необходимо подготовить каркас П-образной формы. Это можно осуществить при помощи краев бочки, так как они смогут надежно его поддерживать.

Далее конструируются держатели для сот. Можно взять прямоугольный каркас, а затем прикрепить к нему полочки из старого холодильника. Крепление осуществляется по различным сторонам, чтобы они получились параллельными. Чтобы каркас двигался, пасечник крепит педали, которые нужно будет вращать.

В результате получится качественная и надежная электрическая медогонка, сделанная своими руками. Последний шаг – создание электропривода

Важно помнить, что данное самодельное оборудование не подойдет для большой пасеки

Медогонка – дорогостоящий механизм, тем не менее, нельзя его использовать на нескольких пасеках одновременно, так как это может стать причиной распространения болезней пчел. В целях предупреждения заболеваемости пчел, рекомендуется на одну пасеку иметь одну медогонку.

Преимущества и недостатки

Усилие распределяется таким образом, что в радиальной машине соты практически не ломаются, остаются целыми. Специалисты советуют использовать рамки, изготовленные на заводе, они прослужат дольше. Тут же нужно добавить, что вынимать их намного сложней из хордиального аппарата, так как некоторые ячейки вдавливаются в кассетную сетку и прилипают. То есть можно определить явные плюсы радиальной машины:

  • беспроблемное управление;
  • простота обслуживания;
  • лёгкая чистка.

Хордиальная машина имеет такой недостаток: соты могут соприкасаться с частями машины. Вследствие этого увеличивается вероятность распространения гнильцы, что, разумеется, негативный фактор. Если задаться вопросом, какая лучше медогонка, то следует учитывать и то, что самодельная радиальная медогонка может быть сомнительного качества. Кустарным образом намного проще сделать хордиальную машину, это и есть её основное преимущество. Но нужно знать нюансы конструкции медогонок.

Если говорить о чистоте, то нужно добавить, что в радиальных устройствах барабан защищён металлическим листом, вследствие чего разрушенные ячейки, мертвые пчёлы не могут попасть в мёд и загрязнить его. В итоге продукт намного чище.

Инструкция по эксплуатации

При использовании заводского агрегата перед первым применением обязательно надо изучить инструкцию по эксплуатации и придерживаться ее каждый раз. Особенности применения оборудования зависят от его конструктивных особенностей.

Общие положения по эксплуатации следующие

  • Перед каждым применением промывать детали горячей водой. Можно прибегнуть к мойке высокого давления или использовать моющие средства, которые предназначены для агрегатов, контактирующих с пищевыми продуктами.
  • У агрегата с электропитанием должен быть дифференциально-текущий выключатель номинального пускового тока. Его исправность надо регулярно проверять.
  • Допускается установка оборудования только на сухой пол (почву). Поверхность должна быть относительно ровной.
  • При повреждении питательного не отключаемого или соединительного провода ремонтом и заменой должен заниматься мастер, гарант или специальный ремонтный завод. Использование агрегата с поврежденным проводом не допускается.
  • Провод питания должен быть удален от острых, режущих поверхностей (краев), источников тепла, открытого огня.
  • Включать агрегат в сеть можно только сухими руками. Обязательно предварительно убедиться в том, что управление выключено (позиция выключателя «0»). Необходимо проконтролировать совпадение номинального напряжения оборудования с источником питания.
  • После закрытия крышки медогонки открывать ее до конца цикла запрещается.
  • Во время работы агрегата запрещается его перемещать, выполнять профилактические работы.
  • Движок оборудования и его управление необходимо защищать от влаги во время работы оборудования, его чистки и хранения.
  • Запрещено допускать к эксплуатации агрегата лица с ограниченными физическими, психическими и сенсорными способностями, отсутствием должных знаний и опыта.
  • При возникновении неполадок или какой-либо угрозы во время работы агрегата необходимо использовать аварийный выключатель. Запускать оборудование повторно можно только после решения проблемы.
  • Не допускается хранение оборудования при минусовых температурах. Включать его можно при температуре выше 5 градусов. Если агрегат перед работой был перемещен в помещение или из помещения с другим температурным режимом, необходимо оставить его на некоторое время для достижения температуры окружающей среды.
  • Хранить медогонку следует в чистом виде и в достаточно освещаемом помещении.
  • Агрегат необходимо чистить и просушивать после каждой эксплуатации (допускается несколько циклов без чистки во время одного медосбора).

При чистке изделия не допускается намачивание электрических элементов. Не следует также допускать контакта подшипника с водой.

Рабочий цикл агрегата и подготовка к нему осуществляются по следующему алгоритму

  1. Установить медогонку.
  2. Установить рамки – они должны быть расположены правильно и умещаться в кассете.
  3. Закрыть крышку.
  4. Запустить оборудование.
  5. Скорость вращения увеличивать постепенно. Начинать сразу с высокой скорости нельзя.
  6. По завершении цикла работы оборудование отключить от питания.
  7. Крышку агрегата снять.
  8. Рамки вынуть.
  9. Если откачка меда больше производиться не будет, то почистить оборудование, просушить его и отправить на хранение.

Характеристики

Агрегат — это сочетание электрического привода и кассет, которые подходят для
обработки рамок Дадана. Все детали и корпус аппарата изготавливаются из
качественной нержавеющей стали. Барабан — сочетание металла и стали, покрывается
безопасным, нетоксичным полимером. Особенность — детали медогонки соединяются
встык. Это исключает риск протечек во время вращения центрифуги.

Кассеты — их размещают на роторе таким образом, чтобы во время движения
пружина одновременно развернула их. Плавное вращение обеспечивают подшипники. В
верхней части бака находится ручной привод, который можно снимать. Есть и
электродвигатель, что позволяет упростить процесс и выбрать предпочитаемый метод
откачки. Управлять работой центрифуги можно при помощи пульта.

Можно ли сделать медогонку Грановского своими руками

Для самостоятельной сборки медогонки Грановского оптимально выбрать модель на 2, 3 или 4 рамки. Корпусом послужит старая стиральная машина. Бак должен быть не алюминиевый, а с нержавейки и накрываться крышкой. Сливное отверстие снизу используют для фиксации крана, через который отбирают мед. Бак устанавливают на ножки. Высоту определяют индивидуально, чтобы под кран подлезла емкость для слива меда. С противоположной стороны от крана крепят противовес.

Привод используют родной от стиральной машинки. Для изготовления ротора и кассет оптимально ознакомиться с конструкцией заводской медогонки у знакомого пасечника. Размеры элементов придется рассчитывать индивидуально под имеющийся в наличии бак.

Самодельная медогонка по производительности сильно уступает заводскому аппарату Грановского. Неправильные расчеты ротора и размеров кассет приведут к дисбалансу. Работающая медогонка будет греметь, ломать соты.

Технология изготовления медогонок своими руками

Пчеловоду легче всего сделать устройство трех или четырех рамочное. Для этого рамка помещается в специальный короб, который будет крутиться, так мед будет выходить из сот.

Можно выбрать разные материалы для изготовления медогонки, но важно учитывать их стойкость, также можно в них осуществлять работы с медом. Раньше пользовалось популярностью деревянное устройство, затем алюминиевой, фанерное, сейчас наилучшим является нержавеющая сталь, это материал является дорогими, потому что высококачественный

Этапы изготовления медогонки своими руками:

  1. Подойдет старая стиральная машинка, обязательно она должна быть с нержавеющей стали – это ящик для рамок.
  2. Сверху должна быть обязательно крышка, снизу оставьте небольшое отверстие, откуда будет выходить мед.
  3. На другую стенку необходимо прикрепить трубу, которая имеет грузик, он будет служить противовесом.

Можно выбрать разный материал и емкость, просто изготовить деревянную, для нее нужно подобрать шкивы, оси и подшипники. Она в виде барабана, имеет восемь граней. Рамы с ротором обеспечивают вращение. Чтобы можно поставить под мед емкость, нужно обязательно к устройству ножки. Подойдет любое дерево, оно должно быть сухим и не иметь смол. В итоге должная получиться легкая конструкция, ее несложно разобрать и помыть. Можно сразу работать с сотами, с разных сторон, таким способом мед откачивается быстро.

Таким образом, несмотря на все негативные качества, устройство является одним из лучших по качеству. Ее можно применять в разных целях – для любительской пасеки или больших. Работать с конструкцией Грановского можно в полевом режиме или стационарном, ее всегда можно перевезти. Преимуществами является то, что всегда можно подобрать оптимальную скорость, с которой будет вращаться аппарат и время, сколько будет осуществляться откачка меда.

Работа проводит в ручном или автоматическом режиме. Кассеты самостоятельно могут ворочаться в разные стороны. Можно соорудить конструкцию Грановского своими руками, но все точно рассчитать довольно сложно, она будет отличаться своею производительнос тью и качеством. Автоматический электрический привод самостоятельно пчеловод не сможет соорудить. Готовые медогонки Грановского позволяют осуществлять работу быстро, не прилаживая для этого дополнительных усилий.

Создание привода

Чтобы обеспечить полноценное функционирование медогонки, понадобится специальный привод. Для создания электропривода нужны такие материалы, инструменты:

  • шкивы, имеющие различный диаметр;
  • ремень от стиральной машины;
  • крепежи и электрическая дрель;
  • ключи гаечные, молоток, напильники;
  • генератор тока;
  • выключатель, оснащенный часовым механизмом.

Чтобы собрать привод, необходимо выполнить следующие последовательные манипуляции:

  • просверлить шкив больших размеров, чтобы он соответствовал диаметру вала устройства, а затем поместить его на вал;
  • шпильку м8 закрепить на пластинку;
  • на генераторе расположить маленький шкив;
  • генератор поместить на шпильку и закрепить, чтобы провести электрическое подключение;
  • на уступе шкива сделать клиновидную канавку, глубина которой восемь миллиметров;
  • на шкивы закрепить ремень, произвести натяжение с помощью пружины;
  • запуск возможен благодаря выключателю, оснащенному часовым механизмом;
  • для регулировки оборотов подключить клемму Ш сквозь блок сопротивления.

Таким образом, можно сделать привод для данного устройства.

Медогонка из пластиковой бочки

Грабли ворошилки своими руками

Самым дешевым вариантом является выбор пластиковой бочки в качестве основы для медогонки. Кроме этого, такая конструкция будет самым простым вариантом и подойдет для начинающих пчеловодов.

Пластик имеет ряд преимуществ:

  • не подвержен ржавчине;
  • не впитывает запахи;
  • легко очищается от меда.

Помимо пластиковой бочки, необходимо подготовить: доски, металлические прутья, полки и вращательный элемент.

В центр бочки нужно установить вращательный элемент. Для этого подойдет дрель или педальное устройство велосипеда. Таким образом, собирается медогонка ручная. Можно использовать элемент от старого электроприбора. К нему следует закрепить полки, выполняющие роль кассет. В качестве полок можно использовать готовые полочки от холодильника.


Медогонка из пластиковой бочки

В процессе вращения педалей начинает вращаться кассета. В это время мед из сот будет попадать на стенки бочки и стекать вниз. Доски и металлические прутья нужны для крепежа самого бака.

Медогонка своими руками

Мед является одним из самых полезных продуктов. Для получения экологически чистого продукта необходимо оборудовать пасеку с ульями. Пчелы, собирая пыльцу, формируют соты в установленные в улье рамки и откладывают мед.

Процесс сбора меда из полученных сот основывается на методе центрифугирования. Для этого необходимы покупка и установка специального оборудования. Стоимость промышленного медогонного аппарата является большой статьей расходов для начинающих пчеловодов. Сбор медогонки своими руками позволит снизить первоначальные затраты. Необходимость приобретения или сбора такой конструкции будет остро ощущаться при работе с большими потоками меда. Ручной процесс отнимет гораздо больше сил и времени и повысит возможные потери готового продукта.

Суть конструкции заключается в использовании законов физики. Само по себе устройство включает в себя емкость для размещения пчелиных сот с медом. При помощи ротора происходит их раскручивание, и мед под воздействием центробежной силы выбрасывается на внутреннюю поверхность бака, стекая по стенкам которого, собирается в специально подготовленные снизу контейнеры.

Конструкция в общих чертах

Независимо от материала, конструкция в общих чертах будет состоять из:

  • полости, предназначенной для установки рамок;
  • привода, отвечающего за вращение ротора;
  • внешних емкостей для сбора меда.

Различают 2 типа устройств. Это радиальная и хордиальная медогонки. В радиальной рамку с сотами нужно расположить вдоль радиуса. Сверху вид чертежа напоминает расходящиеся из одной точки лучи.

Хордиальная отличается крепежом рамок вдоль внутренней поверхности бака. Медогонка радиальная своими руками отличается простотой сборки конструкции. Самодельная медогонка не вызовет сложности даже у новичков. Хордиальная же более эффективна для сбора меда, но сложнее устроена.

Одним из экологически чистых материалов для сбора медогонного аппарата являются деревянные доски. Сначала необходимо подготовить кассеты, подходящие по размеру к рамкам сот. После этого собрать деревянную медогонку. Закрепить кассеты к оси и установить весь механизм внутри бочки. Сверху нужно установить необходимую для осуществления вращения ручку.

Внимание!Внутреннюю поверхность бочки можно отполировать для большей защиты от процессов гниения.

Использование дерева в качестве исходного сырья экономически не оправдано. Высокая стоимость самих досок, необходимость в регулярной обработке внутренней поверхности лаковыми или другими влагозащитными средствами накладывают ограничение на постоянное использование такого аппарата. Кроме того, необходимо оборудовать такую медогонку прочной подставкой в связи с высоким весом самой конструкции.

Подставка для медогонки

Подставка не является обязательным элементом медогонки, но при ее наличии эксплуатация установки упрощается и становится надежнее. Изготовить ее можно из арматуры, используя сварочный аппарат.

Основой подставки является кольцо. Его диаметр должен быть больше диаметра корпуса медогонки. Можно использовать ободное кольцо от ЗИЛа или КАМАЗа. На основную часть подставки приварить ножки-стойки и держатель. Высота конструкции должна быть ориентирована на объем корпуса медогонки и ее производительность.

О том, как сделать подставку под медогонку, можно увидеть в следующем видео:

Медогонка – необходимое на пасеке оборудование. Изготовить его можно своими силами из различных материалов. Для этого необходимо подготовить определенные инструменты и материалы

Важно правильно определить размеры конструкции и кассет для нее. От этих факторов зависит успешность эксплуатации медогонки

https://ferma.expert/pchely/paseka/medogonka-svoimi-rukami/

Типы двигателей для привода медогонки

Ручной труд заменяют следующими типами двигателей

  • электромоторы небольшой мощности;
  • электрическая дрель;
  • генератор электрического тока.

Важно, чтобы механизм создавал крутящий момент; в этих целях может пригодиться мотор стиральной машины, электрического велосипеда, или же двигателя-редуктора автомобильного стеклоочистителя. Также используют устройства с реверсом (обратным ходом), что позволяет откачивать мёд с обеих сторон, не переставляя рамки

Вариант электропривода для медогонки своими руками

Необходимо взять электродвигатель , который имеет мощность в 172 Вт, напряжение 110 вольт.
Чтобы снизить обороты можно использовать прямозубый или цилиндрический шестерень.
Электродвигатель с редуктором соединяется с помощью специальной платы, она крепится кверху редуктора, после крепятся стойки.
Нужно взять полумуфты, чтобы соединить редукторную ось с электродвигателе м. Они являются фланцевыми втулками, в них находится до четырех штырьков, входить они должны в специально разработанные отверстия.
Полумуфта крепится к электродвигателю на выходную ось

Обратите внимание, что может отличаться ширина перекладины аппарата от ширины редуктора, в данной ситуации нужно подготовить специальную конструкцию, в которой будет два дюралюминиевых уголка.
Нужно фрезеровать полоски вертикальная должна быть не больше 20 мм, а горизонтальная до 5 мм.
Перекладина должна иметь форму корыта.
К уголку крепится редуктор, который имеет двигатель.
С помощью соеденительной втулки можно соединить редукторные оси и ротор устройства. Крепление здесь своеобразное – одна сторона крепится к редукторной оси, другая должна надеватся на ось медогонки.
Чтобы двигатель мог полноценного работать от сети 220 вольт, нужно применить специальный преобразователь, на основе полупроводниково го диода.

После вверху преобразователя устанавливаются две колодки. Одна будет служить для соединения с сетью, другая – преобразователь напряжения 220 вольт, так будет постоянное воздействие на электродвигатель .

Рекомендуется использовать специальны трансформатор, так ротор будет работать постепенно, с помощью его можно будет регулировать обороты.

Также он поможет там, где находится преобразователь, не резко, а постепенно изменять переменные напряжения. Так можно держать под контролем напряжение, которое является постоянные, оно соединено с элетродвигателем до 110 вольт, после, как и требуется падает до нулевых показателей.

Ниже можно детально ознакомится с вариантом чертежа электропривода для медогонки, на основе его можно сделать устройство своими руками.

Преимущества радиальной медогонки

Если сравнивать два вида конструкций, то становится очевидно, что хордиальное устройство не может тягаться с радиальным ни по каким параметрам:

  • Производительность радиальной медогонки даже с ручным приводом как минимум в 2 раза больше, чем у хордиальной;
  • На радиальной медогонке рамки выкачиваются почти досуха, чего невозможно достигнуть на аппарате с хордиальной конструкцией;
  • Главное усилие во время работы аппарата направлено вдоль плоскости сотов, а не поперек, как в устройствах хордиального типа. Это повышает сохранность сотов во время работы, поломок почти нет;
  • На аппаратах, рассчитанных на 45 сотов, возможна откачка меда из забруса – крышечек сотов, накопившихся во время рабочего процесса. Это намного повышает эффективность, поскольку вручную делать такую работу хлопотно и затратно по времени;
  • В хордиальных конструкциях происходит контакт сотов с элементами медогонки, что может служить причиной развития гнилостных процессов, в радиальных устройствах эта возможность исключается;
  • Рамки во время процесса откачки не приклеиваются к барабану, а значит, их легко вытаскивать из аппарата.
