Основы конструирования радиальной медогонки

Другие варианты

Интересуясь, какая медогонка лучше, нужно оценить преимущества и недостатки всех типов исполнения.

Радиальная медогонка своими руками

Радиальные устройства продаются во всех пчеловодческих магазинах, однако их цена составляет около 40 тыс. руб. Поэтому многие пасечники научились создавать их самостоятельно.

Процесс изготовления состоит из таких действий, как:

  1. Подготовка чертежей. На них указываются точное размещение деталей, их размеры и крепежные элементы. Если вы не можете нарисовать чертеж самостоятельно, найдите его в интернете или книгах.
  2. Сборка деталей. Ключевым элементом медогонки является барабан. Это может быть любой вместительный бочонок. Объем его резервуара составляет 300-500 л, а диаметр – 100-130 см.
  3. Монтаж ременной или шестеренчатой пары.
  4. Выбор кронштейнов.
  5. Установка кассеты и привода для медогонки.
  6. Подключение сливного вентиля.
  7. Подготовка подшипников.

При изготовлении электрической медогонки нужно взять редуктор с оборотами 50-100 об/мин.

Для изготовления прибора учитывайте следующие рекомендации:

  1. Поверхность корпуса можно окрасить любой металлической краской.
  2. Не используйте цинковое покрытие в процессе производства. Материал быстро окисляется, что негативно сказывается на качестве конечного продукта.
  3. Выбирайте элементы с гладкой поверхностью. Наличие шероховатостей будет препятствовать свободному стеканию меда.
  4. Некоторые элементы можно изготовить из древесины. Главное, чтобы материал был сухим и не содержал смол. Применение фанеры уменьшает вес медогонки.

Хордиальная конструкция

При минимальных затратах времени и усилий можно превратить хордиальную медогонку в радиальную. Она позволяет откачивать до 40 рамок.

Трансформация устройства состоит из следующих этапов:

  1. Чтобы закрепить барабан в нижней части корпуса, использовать кольца из проволоки сечением 8 мм.
  2. Сверху сделать кольцо из уголка или профиля.

Достоинством такой системы является сохранение целостности рамок и сот.

Оборудование из бочки

Пластиковые конструкции популярны из-за доступности и легкости. Кроме того, их можно использовать на небольшой пасеке.

Материал обладает следующими достоинствами:

  • устойчив к коррозии;
  • не впитывает посторонние запахи;
  • легко чистится от меда.

В качестве сопутствующих элементов берут доски, прутья из металла и вращательный механизм, в качестве которого используют педаль от велосипеда или старой швейной машины. При вращении педалей происходит оборот кассеты, после чего мед стекает по стенкам вниз. Доски и прутья выполняют функцию крепежей бака.

Из барабана стиральной машины

Старая стиральная машина часто используется пчеловодами в качестве корпуса для медогонки. Ее оснащают ручным или электрическим приводом, который вращает барабан. Во втором случае понадобится поставить сетку во избежание попадания пчел в движущиеся детали.

Кроме того, в процессе изготовления нужно задействовать такие материалы и детали, как:

  1. Балка из стали толщиной 4 мм и шириной 80 мм.
  2. Стальные полосы толщиной 2 мм.
  3. Подрамники из проволоки и металлических полос.
  4. Конические шестерни.
  5. Стальные пластины.

Последовательность действий по созданию стиральной машины выглядит следующим образом:

  1. Подготовить 2 полосы из нержавеющей стали толщиной 1 мм и длиной 52 и 55 см. Сложить их прямоугольником и соединить болтами.
  2. С помощью тонкого сверла проделать ряд отверстий по периметру конструкции.
  3. Из проволоки сделать сетку, которой будут оплетены отверстия.
  4. Тем же способом подготовить вторую сетку.
  5. Из 2 полос нержавеющей стали толщиной 1 мм и длиной 40 мм создать 2 швеллера. Между ними закрепить 2 сетчатые пластины.
  6. Сделать 1 торец конструкции глухим.
  7. Чтобы сохранить целостность изделия, на подрамник наварить 1 металлическую полосу.
  8. Второй подрамник изготовить по идентичному руководству.

Лучшие хордиальные медогонки для больших хозяйств

В этих моделях кассеты для рамок расположены не по кругу, а по хордам окружности. Такая конструкция обычно вмещает в себя не больше четырех рамок, но некоторые производители смогли перешагнуть через это ограничение.

BeeStar медогонка МК-12

5

★★★★★

оценка редакции

98%

покупателей рекомендуют этот товар

Аппарат от компании BeeStar вмещает 12 кассет для рамок ульев Рут высотой 230 мм. Процесс откачки полностью автоматизирован.

Пультом управления приводится в движение мотор с редуктором, установленный под баком из нержавейки. Расположение двигателя и толстое дно снижают вибрацию при вращении кассет с рамками.

Крепежные внешние узлы, кассеты и внутренние держатели также выполнены из прочной нержавеющей стали. При вращении кассеты поворачиваются к стенкам бака. После откачки с одной стороны функция реверса автоматически переворачивает рамки.

Пульт рассчитан на 9 программ откачки. Для слива готового продукта в дно бака вварен стальной кран внутренним диаметром 50 мм – вентиль открывается в обе стороны. Диаметр бака 120 см, высота 11,8 см.

Достоинства:

  • прочная пищевая сталь;
  • автоматизированный процесс;
  • прозрачная крышка;
  • реверс;
  • аварийная остановка.

Недостатки:

дорогая.

В целях защиты оператора медогонка закрывается прозрачной крышкой из оргстекла.

Плазма «Медуница 10» ХДС

4.8

★★★★★

оценка редакции

92%

покупателей рекомендуют этот товар

Полуавтоматическая медогонка с электроприводом рассчитана на откачку меда одновременно с 10 рамок либо 20 полурамок ульев Дадан или Рут.

Российская компания реализовала в своей модели принцип электрического привода с ременной передачей. Соединить ротор медогонки с приводом сможет даже новичок.

Мед откачивается в автоматическом режиме. В модели с автоматическим управлением плавное изменение частоты, направление вращения ротора и другие режимы работы задаются пользователем с электронного сенсорного пульта. Бак выполнен из пищевой нержавейки вполне приличного качества.

Достоинства:

  • электрический асинхронный привод;
  • пульт сенсорного типа;
  • самооборотные кассеты;
  • работа в ручном и автоматическом режиме.

Недостатки:

тяжелая и громоздкая;

Устойчивая и удобная в работе медогонка для средних размеров пчелиного хозяйства.

ЧИТАТЬ ТАКЖЕ

13 лучших предтренировочных комплексов

Использование электромотора

Самодельная медогонка может быть ручной. Такой вариант имеет право на существование, когда масштабы, с которыми приходится работать, совсем небольшие. Но, чтобы не возникало затруднений, рекомендуется всё же приспособить электропривод. Тем более что сделать это не очень сложно.

Посмотрите видео о создании медогонки своими руками:

Возьмите небольшой электродвигатель. Достаточно мощности около 90 Вт

Но важно немного «улучшить» его, а именно оснастить сеткой, потому что иначе туда могут начать попадать пчёлы

В качестве включателя можно применять реле стиральной машины.

Чтобы регулировать обороты можно взять реостат от фактически любого щитка, добавив оснащение в виде толстой нихромовой спирали.

Далее нужно соорудить небольшой кронштейн, который должен двигаться вертикально.

Если снять шкив с ротора, то можно сделать приводной диск.

Двигатель можно разместить как горизонтально, так и вертикально, вертикальное расположение будет чуть более практичным, но при некоторых конструктивных решениях не обойтись без горизонтального.

Типы двигателей для привода медогонки

Ручной труд заменяют следующими типами двигателей

  • электромоторы небольшой мощности;
  • электрическая дрель;
  • генератор электрического тока.

Важно, чтобы механизм создавал крутящий момент; в этих целях может пригодиться мотор стиральной машины, электрического велосипеда, или же двигателя-редуктора автомобильного стеклоочистителя. Также используют устройства с реверсом (обратным ходом), что позволяет откачивать мёд с обеих сторон, не переставляя рамки

Вариант электропривода для медогонки своими руками

Необходимо взять электродвигатель , который имеет мощность в 172 Вт, напряжение 110 вольт.
Чтобы снизить обороты можно использовать прямозубый или цилиндрический шестерень.
Электродвигатель с редуктором соединяется с помощью специальной платы, она крепится кверху редуктора, после крепятся стойки.
Нужно взять полумуфты, чтобы соединить редукторную ось с электродвигателе м. Они являются фланцевыми втулками, в них находится до четырех штырьков, входить они должны в специально разработанные отверстия.
Полумуфта крепится к электродвигателю на выходную ось

Обратите внимание, что может отличаться ширина перекладины аппарата от ширины редуктора, в данной ситуации нужно подготовить специальную конструкцию, в которой будет два дюралюминиевых уголка.
Нужно фрезеровать полоски вертикальная должна быть не больше 20 мм, а горизонтальная до 5 мм.
Перекладина должна иметь форму корыта.
К уголку крепится редуктор, который имеет двигатель.
С помощью соеденительной втулки можно соединить редукторные оси и ротор устройства. Крепление здесь своеобразное – одна сторона крепится к редукторной оси, другая должна надеватся на ось медогонки.
Чтобы двигатель мог полноценного работать от сети 220 вольт, нужно применить специальный преобразователь, на основе полупроводниково го диода.

Методы расстановки ульев на пасеке

После вверху преобразователя устанавливаются две колодки. Одна будет служить для соединения с сетью, другая – преобразователь напряжения 220 вольт, так будет постоянное воздействие на электродвигатель .

Рекомендуется использовать специальны трансформатор, так ротор будет работать постепенно, с помощью его можно будет регулировать обороты.

Также он поможет там, где находится преобразователь, не резко, а постепенно изменять переменные напряжения. Так можно держать под контролем напряжение, которое является постоянные, оно соединено с элетродвигателем до 110 вольт, после, как и требуется падает до нулевых показателей.

Ниже можно детально ознакомится с вариантом чертежа электропривода для медогонки, на основе его можно сделать устройство своими руками.

Недостатки

Как ни странно, но у медогонки Грановского есть и несколько недостатков. Несмотря на то, что их не очень много, они играют роль при выборе устройства, и порою — не в его пользу:

Медогонка Грановского для домашнего использования

Бак изготавливается из недостаточно толстого материала, что не всегда комфортно при работе

Особенно серьезные проблемы возникают при креплении устройства, поэтому к данной особенности следует относиться с особой осторожностью.
В некоторых моделях ножики закрепляются недостаточно хорошо, что в некоторых случаях провоцирует преждевременную поломку устройства.
У газопроводного крана, которым оснащена медогонка Грановского, достаточно сложное устройство, что также весьма проблематично при работе.. Наконец, можно отметить и то, что если вы заполните медогонку на незначительно большее количество литров, чем она предусматривает, то её действие затормозится, заметно понизится эффективность

Четко отслеживайте, какое количество рамок вы помещаете в медогонку

Наконец, можно отметить и то, что если вы заполните медогонку на незначительно большее количество литров, чем она предусматривает, то её действие затормозится, заметно понизится эффективность. Четко отслеживайте, какое количество рамок вы помещаете в медогонку.

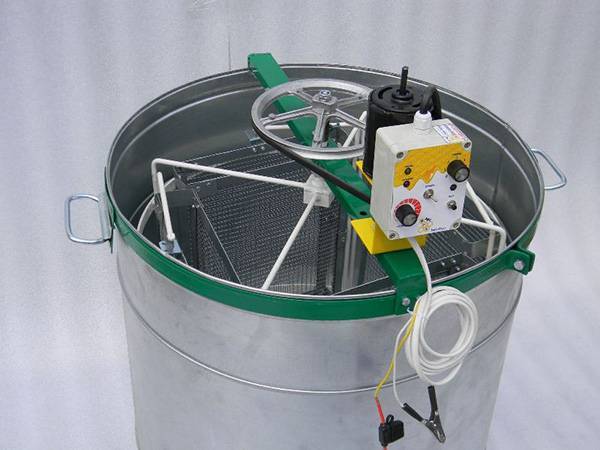

Изготовление привода для самодельной медогонки

Принимая во внимание трудозатраты, присущие работе в ручном режиме, рекомендуется использовать медогонку с электрическим приводом. Для его изготовления в домашних условиях, потребуются:

Для его изготовления в домашних условиях, потребуются:

  • текстолитовый круг толщиной 10 мм, который выступит диском на ступице;
  • любой двигатель на 90 Вт (например, от автомобильной печи), оснащённый сеткой, которая будет препятствовать попаданию внутрь пчёл;
  • реле от стиральной машины — выступит в роли включателя;
  • реостат (можно использовать любой щиток) и нихромовая спираль — понадобится для регулировки оборотов;
  • металлический кронштейн.

  • Электропривод такого плана имеет множество достоинств, среди которых:
  • возможность откачки тяжёлых рамок с мёдом;
  • при мощности в 90 Вт привод может работать от автомобильного аккумулятора;
  • допустимость выбора специального режима, настройки времени и оборотов;
  • экономичность.

Среди недостатков можно отметить невозможность использования двигателя в горизонтальном положении, а также некоторые затруднения установки рамок магазина при использовании радиального режима.

Правила изготовления радиальной медогонки своими руками

Самодельное устройство отличается своим качеством. Его несложно сконструировать самостоятельно. Радиальная медогонка является металлическим чаном, в высоту достигается 700 мм, в диаметр 890 мм. Для изготовления используют оцинкованное железо, дно у нее является вогнутым, отличается конусообразной формой. С наружной части, можно прикрепить обручи, внутри должна быть вмонтирована металлическая клетка, которой прижата на дне крестовина.

Ротор радиальной медогонки

Своими руками устройство сложно конструируется. Оно обязательно должно быть оснащено металлическим чаном, подойдет оцинкованное железо, дно должно быть у него вогнутым, форма конуса:

Наружную часть чана необходимо оснастить специальными обручами.
Клетка с металла монтируется внутрь чана, обратите внимание, она должно плотно прилегать к крестовине, которая размещается на дне.
Затем устанавливаются стакан, который имеет стальной шарик, так стальные стержни будут держаться.
Стержень нужно вкрутить в клеточную ось, для изготовления которой используют водопроводную трубу.
Чтобы мед не стекал по оси, нужно на чановой верхушке установить железную трубку в 30 мм.

Чертеж поможет вам сконструировать качественное и надежное устройство.

Чертеж «Медогонка радиального типа с 12 рамками»

Изготовление клетки для радиальной медогонки

В устройстве содержится обязательно крестовины – в верхней и нижней части. Сверху – это будет надежная опора для круга, его нужно оснастить специальным рамочным креплением. Внизу крестовины помогут поддержать до трех кругов, в них содержатся боковые части сот и рамок. В чане должно вместиться около до ста килограмма меда

Обратите внимание, что клетка должна быть расположена высоко, чтобы не доставала дна, так мед, который откачан, затрагиваться не будет

Мед будет поступать с помощью специальных краников. Радиальную медогонку своими руками с валом в горизонтальном положении несложно сделать.Большое количество положительных отзывов о самодельных радиальных медогонках, особенно ценятся они на промышленных пасеках.

Особенности электропривода

Медогонка способна работать от электричества. Механическая откачка меда занимает много сил, времени. Сделать привод своими руками сложно. Для него потребуются крепежи, генераторы на 21Г, 108Г, а также шкивы. Учитывая все размеры, необходимо сделать отверстие в приводе. Втулку шпильки распорите, прикрепите к пластинке аппаратной. Важную роль играет генератор, на который помещают шкив.

Используя шпильку, крепится генератор, подключается напряжение в 12 Вт. Тонким напильником нужно проделать маленькую канавку на уступе шкива. В результате желательно получить клиновидную форму, прикрепить ремень и пружину, которая должна натянуться. Вам также возможно будет интересна и статья о создании солнечной воскотопки своими руками с подробными чертежами.

С помощью электропривода можно осуществить огромное количество сложной работы. Механическую медогонку можно переделать в электрическую. С этой целью необходимо выполнить ряд работ:

  • оставьте крышку, расположенную на баке;
  • выточите корпус, чтобы получилась съемная крышка, будет использоваться около двух подшипников;
  • на стороне у подшипника проделайте специальную проточку, чтобы получить ведомый шкив. Сделайте резьбу;
  • другой конец оснастите втулкой, соедините ее с ротором кассетным;
  • изготовьте подставку, необходимую для корпуса подшипникового;
  • для быстрой откачки медовой продукции используйте трехфазный электродвигатель мощностью не менее 250 Вт;
  • сделайте хомут двойной, чтобы прикрепить к баку мотор;
  • медогонку оснастите специальной подставкой, чтобы сливать мед. В ней должно быть не менее двух крестовин деревянных, соединенных четырьмя стойками. На месте пересечения крестовин нужно сделать крепление в форме треугольника, используя клей и гвозди.

Электрическую центрифугу можно собрать даже на 100 Ватт, воспользовавшись редуктором, автомобильным стекольным очистителем.

Многие пасечники утверждают, что данная мощность слишком слабая, но для большинства пасек, имеющих маленькие габариты, ее хватит. Воспользовавшись переходниками и кронштейнами, все детали необходимо скрепить. Профессиональные пасечники цепляют на прибор таймер, чтобы знать, когда закончится процесс выкачки меда.

Классификация

Существует несколько разных видов медогонок – и есть множество различных подходов к их классификации.

Основной подход к классификации – по расположению кассет для предварительным образом распечатанных соты. В таком случае медогонки бывают:

  • Работа медогонки заводского производства
  • Радиальные, когда кассеты поставлены по радиусу корпуса применяемой медогонки.
  • Хордиальные, когда несколько кассет находятся непосредственно по хордам медогонки.

Чаще всего на частных пасеках медогонка используется именно хордиальная, хотя они и вмещают относительно меньшее количество кассет. Их, в свою очередь, можно разделить ещё на две разновидности:

  • Реверсивные. Подобные медогонки имеют самообоорачивающиеся кассеты. Когда медогонка останавливается, они ставятся перпендикулярно стенкам, а после этого, при вращении в противоположную сторону, переворачиваются хордиально обратной стороной.
  • Традиционные. В их случае кассеты необходимо поворачивать вручную.

Как правильно вывести матку пчелы? Видео

Также можно разделить медогонки на ручные, которые необходимо вращать самостоятельно, и моторные, они же электрические, которые вращаются при помощи встроенного электропривода. Вторые могут работать и от сети, но часто, особенно при осуществлении кочевки, в качестве источника электроэнергии для них применяется аккумулятор, реже – солнечные батареи. К относительным минусам электрических может относиться тот факт, что они могут быть достаточно шумными. Качественные модели этого недостатка, как правило, лишены, но всё же разное бывает.

Ещё одно различие – это количество рамок. Оно может начинаться от двух – и доходить вплоть до десятков.

Преимущества радиальной медогонки

Если сравнивать два вида конструкций, то становится очевидно, что хордиальное устройство не может тягаться с радиальным ни по каким параметрам:

  • Производительность радиальной медогонки даже с ручным приводом как минимум в 2 раза больше, чем у хордиальной;
  • На радиальной медогонке рамки выкачиваются почти досуха, чего невозможно достигнуть на аппарате с хордиальной конструкцией;
  • Главное усилие во время работы аппарата направлено вдоль плоскости сотов, а не поперек, как в устройствах хордиального типа. Это повышает сохранность сотов во время работы, поломок почти нет;
  • На аппаратах, рассчитанных на 45 сотов, возможна откачка меда из забруса – крышечек сотов, накопившихся во время рабочего процесса. Это намного повышает эффективность, поскольку вручную делать такую работу хлопотно и затратно по времени;
  • В хордиальных конструкциях происходит контакт сотов с элементами медогонки, что может служить причиной развития гнилостных процессов, в радиальных устройствах эта возможность исключается;
  • Рамки во время процесса откачки не приклеиваются к барабану, а значит, их легко вытаскивать из аппарата.

Общий обзор медогонок

На сегодняшний день приобрести такое устройство можно в специализированном магазине, так как уже более, чем 150 лет, существуют запатентованные изобретения, получившие промышленную реализацию.

Несмотря на разность конструкций, их принцип действия основан на вращении рамок с медом в вертикальной ориентации. Именно принцип действия центробежной силы обусловил специфику изделия, которое в обязательном порядке включает в себя бак, выполненный из разных материалов, и барабан с кассетами, размер которых соответствует параметрам сот.

Но, если по какой-либо причине нет возможности приобрести готовую конструкцию, можно сделать самодельную радиальную или хордиальную

медогонку, воспользовавшись чертежами.

Виды медогонок

По принципу действия медогонки подразделяются на два вида:

  • Хордиальная – рамки вставляются в кассеты, расположенные по хордам окружности главного бака. Понятно, что больше 4 рамок в такую конструкцию не вставишь. Поэтому этот вид аппаратов распространен на частных небольших пасеках;
  • Радиальная – кассеты расположены по кругу на радиусах окружности главного бака. Чем больше окружность, тем больше кассет может вместить конструкция. Такое расположение, помимо количественного преимущества, обладает целым рядом достоинств. Именно поэтому радиальная медогонка постепенно вытесняет хордиальную и даже запущена в промышленное производство. Электрический привод позволяет производить откачку меда из огромного количества рамок в короткие сроки и без физических усилий.

Медогонки: общий обзор

Радиальная медогонка на 6 кассет

Вот уже порядка 150 лет существует это изобретение и, конечно, за такой период получило серьезное развитие. Современные медогонки представляют собой сложные устройства, позволяющие в короткие сроки откачивать мед, практически не требуя каких-либо усилий. Все медогонки по сути дела отличаются, но кое-что имеется между ними общее:

  • Принцип действия: все устройства работают по принципу действия центробежной силы.
  • Основные части: медогонка состоит из двух главных частей — это металлический бак и барабан с кассетами, которые по размеру соответствуют размерам сот. На дно бака помещается кран, через который и сливается мед.

Различаются эти устройства по двум основным принципам. Первый — это расположение кассет. Согласно ему, медогонки бывают радиальными и хордиальными. Второй — по приводу. Привод бывает ручным или электрическим

В большинстве случаев пчеловоды при подборе обращают внимание исключительно на расположение кассет

Особенности эксплуатации

Перед использованием все детали медогонки нужно промыть и посушить. Далее в кассеты вставляют рамы с распечатанными сотами и запускают их движение, предварительно подставив под сливное отверстие ёмкость для сбора продукции. Основное требование при эксплуатации медогонки — качественное закрепление бака. Это позволяет не только облегчить процесс откачки мёда, но и сохранить целостность деталей оборудования.

При установке прибора можно использовать лапки крестовины подходящего размера. Правильность установки можно проверить при помощи уровня. Для противоположно расположенных кассет нужно подбирать рамки одинакового веса. По окончании всех манипуляций оборудование следует промыть под струёй тёплой воды (+40°С), затем просушить.

Металлические детали следует смазать машинным маслом после просушки, чтобы не допускать появления ржавчины. Медогонка — чрезвычайно важный предмет на пасеке. Прибор используется для откачки мёда. Его можно приобрести в магазине или же соорудить из подручных средств, затратив минимум финансовых вложений.

http://mnogopchel.ru/radialnaya-medogonka/http://fermok.ru/2017/08/samodelnaya-medogonka/http://fermer.blog/bok/pchelovodstvo/samodelki-i-prisposobleniya/4066-medogonka-svoimi-rukami.html

Необходимые материалы и инструменты

При выборе подходящего материала важна его стойкость к различным воздействиям и допустимость контакта с пищевым продуктом. За основу конструкции может быть взято:

дерево – устройство можно собрать полностью своими силами или использовать обычную бочку;

фанера – материал привлекателен своей легкостью, что важно при эксплуатации и необходимости транспортировки медогонки;

алюминий – легкий и прочный материал, низкая цена;

нержавеющая сталь – прочный и доступный материал, привлекает высоким сроком службы и легкостью в уходе;

пластмасса – небольшой вес, простота в уходе, экономичность.

Для медогонки удобно использовать старую стиральную машину, точнее барабан от нее. За основу лучше брать советскую технику «Алма-Ата» или «Сибирь».

Независимо от материала для корпуса установки обязательно подготовить следующие элементы:

  • емкость для конечного продукта;
  • арматура или металлические прутки подходящих размеров;
  • подшипник;
  • шкив;
  • вал (ось);
  • ремень;
  • краник для слива меда;
  • гайка для фиксации краника;
  • универсальный силиконовый герметик;
  • сетка на кассеты или проволока либо тонкие металлические прутики для ее изготовления;
  • уголки и алюминиевые заклепки для фиксации;
  • электрический двигатель для привода;
  • защитная сетка;
  • ротор;
  • реостат (нихромовая спираль);
  • кронштейн (вертикальное движение).

Список необходимых инструментов зависит от материла, который используется для изготовления медогонки:

  • Для работ по дереву лучше использовать лобзик или циркулярную пилу, но можно обойтись и обычной ножовкой. В качестве крепежного материала запастись саморезами или гвоздями и соответствующим инструментом – шуруповертом или дрелью либо молотком. Вместо крепежей можно использовать клей. Для выравнивания материала нужен рубанок (по возможности фуганок).
  • При изготовлении пластмассовой медогонки можно использовать ножовку по металлу, паяльник, сварочный аппарат.
  • При использовании алюминия или нержавеющей стали нужна болгарка.

Характеристики

Агрегат — это сочетание электрического привода и кассет, которые подходят для
обработки рамок Дадана. Все детали и корпус аппарата изготавливаются из
качественной нержавеющей стали. Барабан — сочетание металла и стали, покрывается
безопасным, нетоксичным полимером. Особенность — детали медогонки соединяются
встык. Это исключает риск протечек во время вращения центрифуги.

Кассеты — их размещают на роторе таким образом, чтобы во время движения
пружина одновременно развернула их. Плавное вращение обеспечивают подшипники. В
верхней части бака находится ручной привод, который можно снимать. Есть и
электродвигатель, что позволяет упростить процесс и выбрать предпочитаемый метод
откачки. Управлять работой центрифуги можно при помощи пульта.

Какая медогонка лучше?

Итак, какая же все-таки медогонка лучше — хордиальная или радиальная? Сравним их по нескольким принципам:

  • Целостность сот. Если этот принцип важен для вас, то отдавайте предпочтение радиальной медогонке, в ней практически полностью исключается возможность поломки или деформации сот.
  • Работа с рамками при откачке. Если в хордиальном устройстве соты необходимо переворачивать и тщательно следить за их обработкой, то в радиальном они устанавливаются единожды, а все остальное машина делает самостоятельно.
  • Время откачки. Здесь преимущество смещается в другую сторону. Хордиальная медогонка требует 2-4 минуты на весь процесс, а радиальная — 8-18 минут. Данной особенности есть одна оговорка, хордиальная вмещает в себя порядка 4 сот за одну процедуру, а радиальная — до 50.

Наконец, что касается привода, то у радиальных медогонок он чаще всего электрический, а у хордиальных ручной — это, в свою очередь, также воздействует на продолжительность процедуры и требует от пасечника больших физических и временных затрат.

Что это

Медогонка является незаменимым агрегатом в процессе пчеловодства. Именно с ее помощью осуществляется откачка меда. Но стоит учесть одну особенность. Если на участке всего лишь 1-2 улика, то она не нужна. Но когда пчелиных семей много, то именно этот агрегат обеспечит качественную откачку.

Принцип действия заключается во вращение вскрытых сот вокруг вертикальной оси. Вследствие чего мед вытекает из них и стекая вниз, собирается в специальной емкости, откуда потом забирается пчеловодом.

Сама она представляет собой конструкцию, состоящую из цилиндрического стационарного бака, внутри которого вращаются вертикальные кассеты в которые вставляются соты. В связи с этим размер кассеты должен соответствовать размеру рамки. Когда мед стекает вниз, он должен через специальное отверстие собираться в поддоне.

Таким образом, когда становится понятен принцип ее действия, ясен и ряд преимуществ:

  • Во-первых, когда пасека большая, это ускоряет процесс сбора меда.
  • Во-вторых, соты остаются целыми, что позволяет их использовать второй раз.

Заполучить конструкцию на своей пасеке можно двумя способами:

  • Приобрести изделие известного производителя. Так, например, известные изделия от промфирмы Falcon Manual могут быть как двухрамочнымитак и 8-ми рамочными. Из отечественных производителей можно купить медогонку Грановского или от производителя Бипром.
  • Второй вариант – этосамому сделать такую конструкцию, используя подручные средства и чертежи.

Изготовление медогонки своими руками

Нюансы изготовления медогонки своими силами зависят от выбранных материалов.

Деревянная

Для изготовления медогонки подходит древесина различных пород, но не содержащая смолу. Важным условием является сухость материала.

Последовательность действий такова:

  1. Барабан удобнее сделать в форме восьмигранника. Внутрь надо будет установить ротор, организовать крепления для рам.
  2. Боковые стенки конструкции лучше выполнить из одной цельной доски. Весь материал надо выровнять, чтобы его толщина была не более 20 мм. Оптимальная ширина досок для обшивки – 190 мм.
  3. В нижней части передней стенки выполнить отверстие-слив. Достаточно диаметра в 20 мм. Для отверстия следует подготовить деревянную пробку-затычку с резиновым уплотнителем или же сделать краник. Во втором случае следует воспользоваться герметиком.
  4. Для подставки использовать деревянные бруски минимум 30х50 мм. Ножки крепить к нижней части под углом, а для надежности соединить перекладинами и промазать места соединения клеем. Высота ножек должна быть ориентирована на высоту емкости, в которую будет стекаться мед.

Фанерная

Фанера обеспечивает легкость конструкции. Материал следует брать средней толщины – оптимально 10 мм. Изготавливается фанерная медогонка аналогично деревянной конструкции.

Корпус можно скреплять с помощью небольших гвоздей или клея по дереву. После склеивания боковых панелей следует использовать металлический обруч для их затягивания – это повысит прочность и надежность конструкции.

Фанерную медогонку надо обработать изнутри воском. Наносится он в несколько слоев.

Алюминиевая

В качестве корпуса можно использовать бак, большую кастрюлю или другую емкость из алюминия. В нижней части корпуса сделать отверстие-слив и установить краник.

Такая установка привлекательна простотой изготовления – корпус уже готов, поэтому остается только установить привод и сделать крепления для рамок.

Из нержавеющей стали

Такая медогонка изготавливается аналогично алюминиевой конструкции. Разница заключается только в материале, из которого должна быть выполнена емкость.

Если найти готовую емкость для корпуса не получилось, то можно сделать его самостоятельно. Для этого потребуется листовая нержавеющая сталь, которую продает любой профильный магазин. Оптимальный вариант соединения – использование сварочного аппарата. При его отсутствии можно соединить края железа заклепками, а герметичность обеспечить холодной сваркой или силиконовым герметиком – в этом случае не требуется специальное оборудование или особые навыки.

Из пластмассы

Пластмасса является одним из простейших и дешевых вариантов. Оптимально найти пластиковую бочку. Если емкость треснута или имеются другие повреждения, то устранить их можно с помощью паяльника. Для этого достаточно полоски или куска пластмассы подходящего размера. Паяльником материал расплавляется, а после остывания надежно фиксируется.

Для ремонта нужно использовать пластмассу того же вида, что и на поврежденном сегменте. Наилучший вариант – отрезать кусок или полоску материала от этой же емкости.

В нижней части корпуса по стандартному алгоритму выполняется сливное отверстие, фиксируется краник с обработкой герметиком.

Из стиральной машины

Барабан от стиральной машины привлекает своей универсальностью. Его можно сочетать с корпусом из подходящего материала.

Один из вариантов исполнения – использовать два барабана разного размера. Конструкция больших размеров будет корпусом медогонки. Необходимо сделать ее герметичной.

Алгоритм создания медогонки следующий:

  1. У меньшего барабана необходимо срезать дно. Затем он устанавливается в корпус конструкции.
  2. К внутренней стороне нижней части установки необходимо приварить 3 металлических прутика в трех разных точках. Другие их концы зафиксировать сварочным аппаратом к подшипнику, в который вставляется металлическая труба-вал подходящего диаметра и длины (можно обжать и обрезать до нужных размеров). Крепление обеспечивается саморезами.
  3. На верхней части трубы-вала закрепить шкив, а снизу ручку. Соединить их ремнем.
  4. В нижней части основного бака выполнить сливное отверстие и установить краник.

Про то, как сделать самую простую медогонку, можно увидеть в следующем видео:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
