Принципы конструирования улья варрэ

Пчеловодство при изготовлении устройства использует разные чертежи, схемы, с помощью их можно точно подобрать размеры и построить нужный улей. На первом чертеже можно ознакомиться уже с готовым ульем.

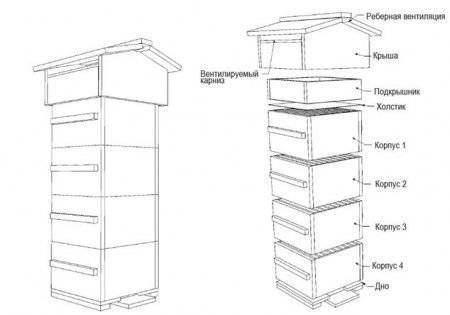

Чертеж 1. Конструкция в сборе

Корпус представляет собой ящик, в него должно вмещаться 8 линеечек, на расстоянии 12 мм. Соединяйте доски прямо. На чертеже можно увидеть, как выглядит корпус.

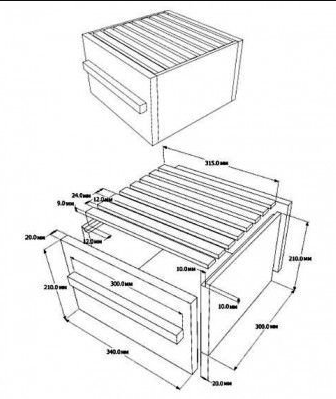

Чертеж 2. Корпус

На чертежах можно ознакомиться с устройством крыши

При конструировании важно позаботиться о вентиляции. Для размещения крышки необходимо использовать подкрышник

Доску необходимо брать в толщину 20 мм.

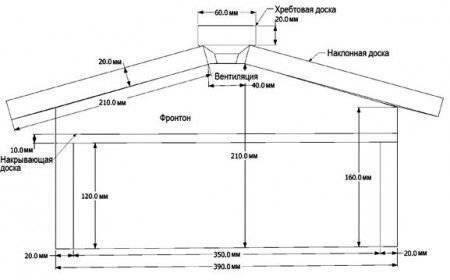

Чертеж крыши улья

Учитывайте нюанс, если вы используете тонкий материал, крыша будет легкой. Чтобы влага не попадала, нужно низ крыши поместить ниже, чем край подкрышника.

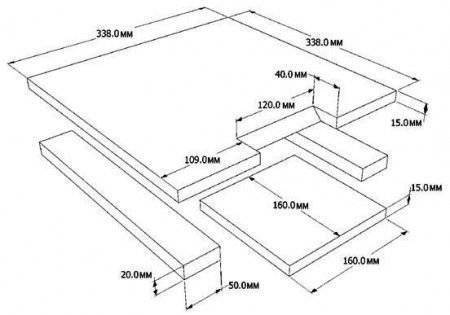

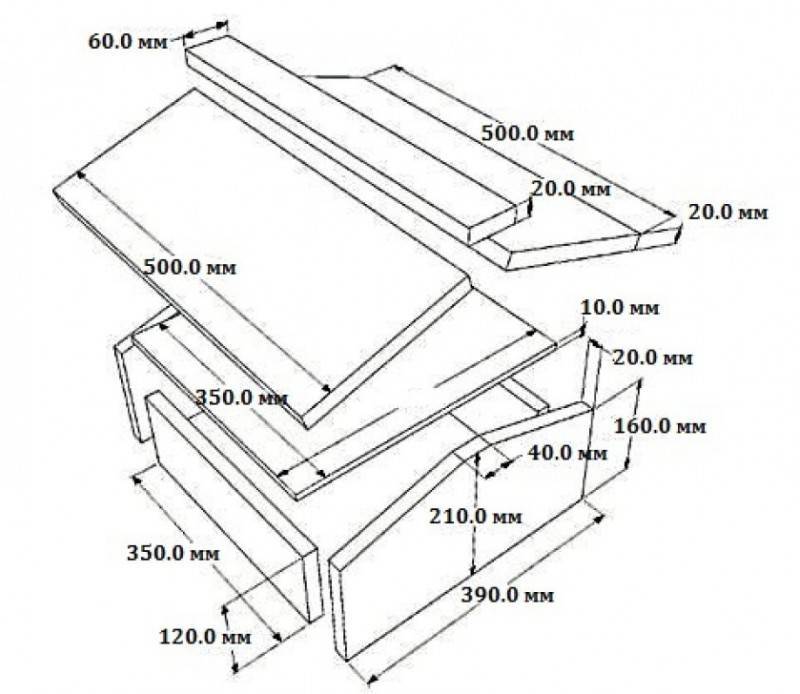

Чертеж крыши улья в сбореЧертеж дна улья

На чертеже представлено дно улья Варрэ, оно должно быть ровно 20 мм.

Улей Варрэ: изготовление из досок

Этот пчелиный домик изготавливается преимущественно из дерева, являющегося наиболее благоприятным для жизни пчелы природным материалом. Аббат-пчеловод даже определил оптимальную толщину досок, из которых следует собирать ульи, составляющую 24 мм. Однако для облегчения конструкции сейчас чаще всего используются доски толщиной 20 мм.

Особенности конструкции и размеры

Каждый корпус, из которых состоит пчелиный дом, заполненный мёдом, весит не более 15 кг. Эти корпуса в виде секций устанавливаются вертикально друг на друга чаще всего в количестве 4 шт. Внутри каждой секции крепятся специальные линейки с приклеенными к ним восковыми полосками, побуждающими пчёл отстраивать соты.

Как и на природе, в дупле дерева пчёлы в секциях делают это по направлению сверху вниз. В одной корпусной секции крепится 8 линеек с такими параметрами: ширина — 24 мм, длина — 315 мм и толщина — 9 мм. Расстояние между расположенными рядом линейками составляет 12 мм. Столь точные размеры обусловлены изначально заданными габаритами корпусных секций, которые являются неизменными и пребывают в пределах 300×300×210 мм.

Для термоизоляции подкрышник улья снабжается подушкой из ткани, набитой опилками или соломой. Остроконечная крыша отделяется от подушки доской, препятствующей проникновению мышей. На зиму пасечники оставляют всего 2 корпуса с 12-килограммовым запасом мёда. По весне добавляются остальные секции. Конструкция этих пчелиных домиков предусматривает извлечение мёда методом стекания или посредством центрифуги и приспособленных сеток.

Чертежи для конструирования

Приведём несколько важных схем на рисунках ниже.

Общий вид улья Варрэ:

Чертёж корпуса:

Чертёж подкрышника:

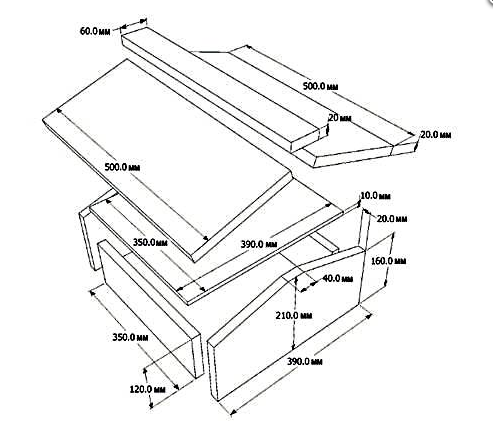

Чертёж крыши:

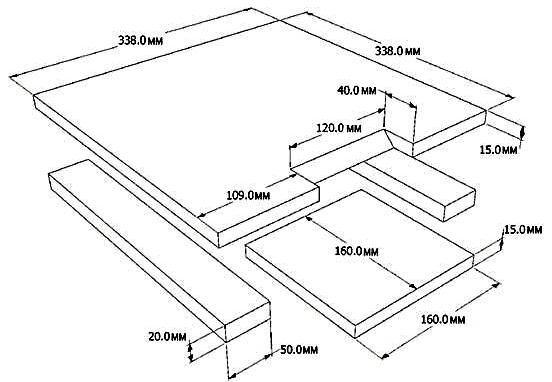

Чертёж дна:

Технология сборки своими руками

Как уже говорилось выше, одним из важнейших преимуществ ульев Варрэ является простота их изготовления, с которым может справиться даже начинающий мастер:

Корпус собирается в виде ящика, доски на стыках которого соединяются гвоздями, без всяких хитроумных пазов и скосов. На ящике крепятся 8 линеек. Хотя сам Варрэ не предусматривал на секционных корпусах ручки для их переноски, сейчас каждая секция обязательно оборудуется ручками, чьи размеры составляют 300×20×20 мм. Крепятся они к корпусу с помощью гвоздей или клея.
Подкрышник также сколачивается из досок. В качестве термоизоляции в него вкладывается подушка, наполненная соломой или опилками, или же нижняя его часть закрывается тканью, на которую насыпают солому или опилки.
Крыша устанавливается на крышку толщиной не менее 20 мм, накрывающую сверху подкрышник, что не позволяет мышам проникнуть сначала в солому или опилки, а затем уже и в сам улей. Сколачивается крыша гвоздями из досок толщиной 20 мм, согласно чертежу.
Дно также должно быть минимум 20 мм толщиной. Во избежание концентрации влаги на стыках во время дождя ширину днища делают на 5 мм меньше корпусной ширины.

Преимущества и недостатки

Улей Варрэ, как и японский улей, не предусматривает вмешательства пасечника в жизнь семьи. Перестановка рамок с кормом либо расплодом, как и другие операции, придуманные для решения проблем, ускорения развития или других целей – невозможны. Такие конструкции не годятся для интенсивного пчеловодства, в котором хозяин направляет развитие семей для своих целей. Зато не требуется много труда, да и особых знаний, что безусловный плюс.

Сама книга издана в 1912 г, выдержала 12 переизданий, последнее – в 1948. Для того времени она хороша, как и сам улей. Но сейчас многое изменилось…

Варроатоза тогда не было. Сейчас, увы, есть. А для проведения лечения японский улей мало приспособлен.

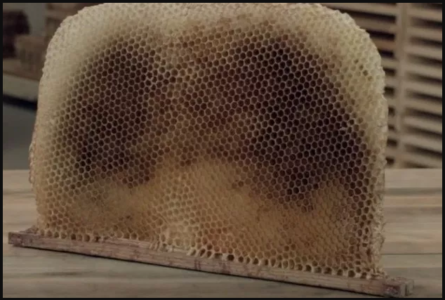

Соты в улье Варрэ

Конструкция не годится и для кочёвок. Как минимум, необходимо придумывать специальные скрепы, иначе велика вероятность проблем в пути. Корпусам, просто стоящим друг на дружке, слишком легко сдвинуться при тряске. Не предусмотрена вентиляция, что при путешествиях летом, если не принять мер, чревато перегревом.

Вырезанные соты сложно откачивать в медогонке. Можно применить прессование с последующей фильтрацией или использовать сотовый мёд. Правда, теряется воск, да и соты пчёлам приходится строить по-новому, что тоже труд.

Японский улей хорош на даче: поставил и забыл. Для интенсивного пчеловодства годится мало. А уж при направленности пасеки на получение маточного молочка или вывода маток, получение пчелопакетов – стоит поискать другую конструкцию.

Сборка своими руками

Улей отличается простотой сборки своими руками. Денежных затрат получается намного меньше, чем на распространенный улей Дадана. Не нужны рамки, вощина, проволока. Существует книга, которую выпустил сам аббат Варрэ. В содержание этого труда входит подробный чертеж и все особенности сборки. Книга пчеловодства Варрэ также рассматривает варианты ведения пчеловодства.

Сборка ульев Варрэ

Корпус

Улей Варрэ, или простой улей, состоит из 3 одинаковых по размеру корпусов примерно 0,21 м в высоту и 0,3 м в ширину внутри. Данные размеры считаются оптимальными.
С учетом толщины стенок, которые должны быть не тоньше 0,02 м, габариты корпуса будут чуть больше.
Сегменты корпуса крепят друг к другу во избежание падения при толчке или сильном ветре. Сделать это лучше при помощи небольших планок, прикрученных шурупами.

По краям каждой части корпуса делают специальные бруски-ручки, упрощающие обращение с ульем. Наверху каждого сегмента крепят направляющие планки для сот. Внутренние размеры — 21х30 мм идеально подходят для корпуса, позволяющего минимизировать пустоты, которые не дают пчелам зимовать. Обычно 2 корпуса используют для зимы, а третий добавляют во время сборки меда.

Подкрышник

Подкрышник — это элемент крыши, который представляет собой деревянный каркас со своеобразной подушкой со мхом высотой около 0,1 м. Он лежит на ткани, которой снизу обит каркас. Вместо мха допускается и солома, и опилки, которые также поглощают влагу и плохо проводят тепло.

Улей допустимо поставить даже на палящем солнце: температура внутри него не сильно изменится. Пчелы самостоятельно регулируют силу вентиляции, приклеивая прополисом тканый холстик, расположенный под основной конструкцией подкрышника к направляющим планкам для образования сот.

Крыша

Крыша представляет собой чердак, который, по задумке Эмиля Варре, должен обеспечить наименьший перепад температуры в улье. Ее ставят на подкрышник.

В крыше также все придумано для лучшего вентилирования улья. В доске дюймовой ширины проделывают небольшие дырочки. Сама крыша сидит на брусе, образуя проем для воздуха.

Толщина досок — примерно 20 мм. Края у крыши должны быть расположены так, чтобы влага не попадала на корпус.

Сделать своими руками дно просто. Этот элемент должен быть чуть меньше корпуса по габаритам, чтобы избежать сбора дождевой воды внизу. Для этого же леток делают слегка наклоненным. Дно крепят на внушительные ножки и устанавливают на помост высотой примерно 20 см от земли для предотвращения заслонения летка травой.

Особенности пчеловодства по методу аббата Эмиля Варрэ

Предтечей подобной конструкции жилища для пчёл был старинный безрамочный японский улей. Аббат-пчеловод его усовершенствовал, сделал более современным и подвёл теоретическую базу под его использование. Он доказал, что безрамочный улей напрямую влияет на снижение себестоимости продукции, рационализирует пасечную деятельность, демонстрирует свою эффективность в условиях умеренной медоносности окружающей пасеку растительности.

Кроме того, жилища для пчёл этой конструкции отличаются:
низкой себестоимостью;
простотой изготовления конструкции;
лёгкостью в транспортировке;
несложностью в обслуживании;
удобством обитания в них пчелиных семейств.

К незначительным недостаткам описываемых ульев обычно относят:
низкое расположение летка, провоцирующее концентрацию в нижней части улья клещей;
конструктивную особенность этих пчелиных жилищ, которая не обеспечивает хорошую вентиляцию, что вызывает повышенную влажность внутри ульев.

Достоинства и недостатки конструкции

Конструкция улья Варрэ напоминает простой, но высокий ящик. Это максимально приближает его к древесному дуплу, в котором пчелы обычно живут на природе. Устройство домика составное: 3 части корпуса ставят одну на другую. Все манипуляции с таким ящиком удобны и быстры. Одним из самых приятных моментов является несложный визуальный контроль за колонией.

С учетом специфики ульев применять их лучше пчеловодам, которые не могут посвятить этому занятию много времени. Имеет значение и стартовый капитал, необходимый для закупки материалов для пасеки. Если выбрать улей аббата Варре, затраты будут минимальными. Их выгодно использовать и тем, кто имеет большое пространство для пасеки: проследить за каждым домиком будет легко.

Есть и свои недостатки. Улей имеет только один леток — нижний, а это увеличивает угрозу заражения пчел клещом Вароа, а также усложняет задачу самим пчелам, которые избавляются от этого клеща, сбрасывая их на дно, где расположен леток. Там клещи снова цепляются к пчелам, когда те выходят из улья наружу. Минусом является и не самая лучшая вентиляция, вызывающая более высокую, чем в других ульях, влажность.

Принципы заселения в устройство улья

Пчеловодство рекомендует роевое заселение, если тяжело найти рой, можно использовать другой способ. В начале сезона необходимо купить семью пчел с ульями. Привезти их на пасеку, подождать до роения. Первый рой ловится и сажается в улей. Второй ловится и вместо улья Дадана ставят Аббата. После можно переместить пчел в новое место. Способ заселения подходит только для опытных пчеловодов (пасека для начинающих с чего начать видео). Начинающие не смогут справиться с этой задачей, нужно все точно рассчитать, подобрать сильные семьи.

Пчеловодство противоречиво относится к улью аббата, некоторые положительно, хотят поэкспериментировать, используют новые технологии. Другие пчеловоды применяют только это устройство, его плюсом является – естественное обитание, продуктивная в таких условиях работа насекомых. Некоторые считают, что этот способ бесполезен и отдают предпочтение классике. При изготовлении помните о том, что, если изменяете толщину, размеры внутри остаются прежними.

Важно использовать чертежи, схемы, которые являются дополнительной подсказкой, предотвращают ошибки. К преимуществам данной конструкции можно отнести то, что на него не нужно много затрат, сил, времени

Облегчена задача, что не нужно использовать рамки, пчелы и без них комфортно проживают там.

Необходимо учитывать и недостатки. Пчеловодство чаще всего использует рамочные устройства, которые относятся к современным технологиям. С помощью рамочных ульев можно повысить продуктивность пасеки, постоянно что-то менять, экспериментировать. Несмотря на легкость улья Варрэ он не является таким популярным, имеет много разных особенностей. С ним еще нужно научиться работать, он подходит только для опытных пчеловодов (пасека для начинающих с чего начать видео). Новичкам сложно будет заселить пчел и следить за их деятельностью.

Как изготовить улей удав?
Как самостоятельно сделать ульи из пенополистирола?

Принцип заселения Варрэ основан на полном взаимодействии с пчелами. Пчелы не должны видеть в хозяине врага. Перед тем, как заселять ульи семьями, необходимо обработать их дымом. Это «помощник», который предотвращает роение, отвлекает и успокаивает семьи. Наличие дыма сигнализирует насекомым о присутствии опасности. Пчелы начинают набирать в хоботки большие запасы меда. Что отвлекает, насекомое становятся тяжелее. Вонзить жало, отравить ядом «врага» просто не могут. При появлении дыма пчелы становятся менее агрессивными.

После дыма, прежде, чем открывать улей, дождаться пока пчелы немного успокоятся. Об этом говорит чуть меньший шум, который издают насекомые. Пасечник не должен делать резких движений. Посторонние резкие запахи (алкоголь, табак, чеснок) исключить. Но дождаться роения на собственной пасеке не всегда получается. Поэтому автор изобретения советует просто приобрести семью вместе с ульем или использовать собственный заселенный улей.

Постараться словить рой и посадить его в улей. Ловить придется только матку. Вот ее переселить в первую очередь. Все остальные устремятся за ней. Делают это в середине весны, после первых облетов. Метод подходит опытным пчеловодам, так как справиться с роем умеют не все. Если рой отсутствует, можно попытаться поселить матку в новом жилье. Постепенно пчелы переберутся к ней. Иногда такую работу приходится проделывать несколько раз.

Особенности пчеловождения

Разработанные французским пчеловодом принципы пчеловождения предусматривают содержание этих насекомых в максимально естественных условиях, когда вмешательство человека в жизнь пчёл минимально.

В настоящее время пчеловождение подразумевает:

имовку пчёл в 2 секциях с ззапасом мёда не менее 12 кг;
увеличение по весне количества корпусов посредством установки снизу ещё 2 с линейками и восковыми полосками;
во время медосбора снимаются верхние корпуса со зрелым мёдом;
извлекают мёд из сотов, помещённых в специальные сетки, посредством центрифуги или с помощью вскрытия сотовых ячеек, дожидаясь его стекания естественным путём.

Сотовые кронштейны

При формировании сотов пчёлы прочно прикрепляют их сверху к стенкам. Чтобы достать соты из пчелиного дома во время медосбора, необходимо их срезать, что из-за их хрупкости чревато поломкой сотов и потерей части мёда.

Решил эту проблему француз Ж. Денис, разработавший систему сотовых держателей (кронштейнов). Они представляют собой выступы на краях каждой линейки длиной 90 мм. И именно к ним, а не к стенкам крепят пчёлы свои соты, что значительно облегчает снятие и выемку сотов из улья. Иногда эти кронштейны называют полурамками.

Борьба с повышенной влажностью

Уже упоминавшаяся недостаточная вентиляция в ульях Варрэ провоцирует повышенную влажность, которая, в свою очередь, способствует распространению клещей, других вредителей, а также грибковых заболеваний. Особенно это актуально в регионах с влажным климатом и холодными зимами.

Для профилактики повышенной влажности в пчелином жилище следует:

на зиму убирать прилётную доску, чтобы снег не засыпал леток и не ухудшал вентиляцию;
в регионах с холодными зимами полезно сделать стенки улья толщиной 60 мм для выравнивания температурных перепадов;
во всех зимующих корпусных секциях полезно просверлить по отверстию диаметром 15 мм на каждой из 4 стенок, полностью закрыв леток, в результате чего пчёлы быстро сориентируются в розе ветров и заделают прополисом лишние отверстия, оставив для вентиляции необходимые;
для строительства улья использовать древесину только лиственных пород деревьев, которая теплее и быстрей сохнет, нежели хвойных.

Пчелиные ульи аббата Варрэ, максимально приближённые к естественной среде обитания пчёл, отличаются дешевизной и простотой изготовления, низкой себестоимостью производимого продукта и лёгкостью в обслуживании. Эти ульи без рамок находят широкое применение на пасеках, стремящихся к производству наиболее экологически чистого мёда.

Особенности пчеловодства по методу аббата

Француз считал нужным минимально вмешиваться в жизнь семьи. В идеале – подставить весной снизу корпуса, в конце лета забрать верхний (верхние) с товарным мёдом и больше ничего не делать.

Корпуса, при необходимости, подставляются снизу. Нет возни с вощиной, проволокой, пчеловод жизнь пчелосемьи не направляет, не поправляет и вообще не участвует. Единственное – наблюдает: если пчёлы выкучиваются, значит, им тесно, надо подставить очередной корпус (между первым и дном).

Похож на данную конструкцию японский улей, только он ещё проще: там даже линеек нет. Вверх корпусов вставлена деревянная крестовина, она и служит основой для строительства. А как именно будут тянуть соты пчёлы – их дело, пасечнику без разницы. Правда, предоставленные сами себе насекомые, посаженные в японский улей, тянут соты насквозь, соединяя корпуса между собой и скрепляя ячейки с боковыми стенками. Поэтому, отбирая мёд, требуется разрезать, отломать, порушить соты. Сделать это, не испачкавшись мёдом и не повредив пчёл (опаснее всего – матку), сложно. Режут натянутой на рамку леской или струной.

Так выглядят соты в японском улье

Немного истории

Авторству Эмиля Варрэ принадлежит замечательное пособие «Пчеловодство для всех», пережившее одиннадцать переизданий. Последний выпуск книги был произведен еще при жизни аббата – в 1948 году (Варрэ умер в 1951).

Этот пчеловод-исследователь опробовал на практике более десяти ульевых систем. На его пасеке насчитывалось 350 ульев, в которых он тщательно наблюдал за жизнедеятельностью пчелосемей. Результатом многолетних опытов стал отказ от рамочного пчеловодства. Аббат разработал собственный пчелиный домик и стал использовать его без привычных большинству соторамок.

Философия Варрэ

Эмиль Варрэ стремился к естественному пчеловождению, которое основано на минимальном вмешательстве в жизнь пчел. Его ульевая система как раз и соответствует этой философии – насекомые приносят нектар и перерабатывают его в мед, не требуя особого ухода или контроля со стороны пасечника.

Изобретая свой улей, падре Эмиль базировался на следующих выводах:

Хорошая медоносная база – основа успешного содержания пчел. Об этом знает любой пчеловод. Однако мало кто учитывает, что здесь не все зависит только от самих пчелосемей. В аграрно-развитых странах медоносов будет посажено больше, что создаст благоприятные условия для эксплуатации традиционных ульевых систем Дадана и Рута. Именно под такие идеальные условия создавались указанные типы ульев, охотно используемые пасечниками всего мира. И именно в таких странах любая пасека будет рентабельной, при условии грамотного ухода за пчелиными гнездами (хозяин не должен чрезмерно активничать — мешать естественным процессам).

Богатая медоносная база позволяет содержать много ульев на относительно малой площади точка. Но что делать, если условия не столь благоприятны для получения товарного меда? Пчеловод сделал логичный вывод, что пасеку нужно увеличить в разы и распределить пчелиные домики по нескольким точкам. Тут-то и пригодятся ульи Варрэ, требующие минимального ухода! Ведь рамочные конструкции отнимают у владельца пасеки слишком много времени. При увеличении размеров пчеловодческого хозяйства приходится прибегать к помощи посторонних людей. Кроме того, нарастить производство в ряде регионов невозможно – не хватает медоносной базы. То есть, ульи необходимо распределять на гораздо большей территории, что усложняет уход за ними. Либо заниматься кочевкой, что не выгодно из-за транспортных расходов и по ряду других причин (сказывается нехватка времени, например).

Отказ от рамки позволяет добиться минимальной себестоимости конечного продукта. Пчеловодческое хозяйство организуется с максимальной рациональностью – увеличивается, распределяется по большой территории и существует практически автономно.

Варрэ полагал, что рамки – это удел любителей, склонных к общению с природой и не заинтересованных в производстве больших объемов меда. Пасеки с рамочными ульями позволяют хозяевам лишь немного подработать, активно проводя время на свежем воздухе. А безрамочное пчеловодство выводит хозяйство на профессиональный уровень с максимальными доходами.

То есть, низкая себестоимость меда будет только:

при невысоких трудозатратах;
при экономии времени;
при низкой цене самих ульев.

Особенности

Главное в улье аббата Варрэ – это условия, приближенные к природным. Кроме этого, такие конструкции имеют ряд характерных преимуществ. Эмиль Варрэ посвятил вопросам разведения и проживания пчел большую часть жизни. На пасеках насчитывалось более трех сотен самых разных конструкций.

Наблюдая за поведением подопечных, Эмиль сумел сделать важные выводы. В условиях, приближенным к природным, пчелы ведут себя активнее, повышая урожайность. И сегодня рекомендации автора используются пасечниками. В основе его разработки лежит простой улей. Как отзывался сам автор, в нем нет ничего сложного. Никаких рамок, отсутствие вощины, минимум человеческого участия. Результат был автором спрогнозирован – отсутствие заболеваний, оптимальное количество меда, хороший приплод.

Преимущества

Варрэ на протяжении нескольких десятков лет разрабатывал и исследовал различные ульи. Исследования проводились с той целью, чтобы определить самый выгодный, напоминающий природные гнезда. Желание понятно для каждого пасечника. Это создание условий, напоминающих природные и хорошие показатели при минимальных затратах. Таким образом было выявлено, что собственный улей Варрэ более всего отвечал поставленным требованиям и имел характерные преимущества:

положительные условия обитания для пчел;
простотой уход;
процесс медосбора удобен;
минимальные затраты.

Количество урожая меньше, но это не все недостатки.

Недостатки

Желая разводить семьи на пасеке в ульях Варрэ, необходимо предупредить о возможных сложностях, возникающих в процессе.

Леток расположен в самом низу конструкции. Это может спровоцировать нападение клеща на семьи. Даже сброшенный на дно клещ, беспрепятственно пробирается к пчелам на вылете и прилете.
Не предусмотрен нормальный обмен воздуха, что не совсем благоприятно влияет на развитие семьи. Пчела выделяет много влаги, а отвода ее нет, что провоцирует излишнюю влажность и развитие заболеваний, вызванных этим.

Но некоторые шаги по устранению этой проблемы делают их совершенными.

Достоинства

Аббат Варрэ в течение нескольких десятилетий работал с различными конструкциями ульев, желая остановиться на самом практичном и комфортном для пчел. На территории его пасеки были установлены 350 ульев различных типов, минимум 10-12 копий каждой конструкции. Конструкция обсуждаемого нами улья была определена Варрэ как самая лучшая, исходя из следующих ее преимуществ:

удобство для ее обитателей — пчел;
легкость в обращении с пчелами;
простота визуального контроля колонии пчел;
удобный процесс сбора меда;
малые денежные затраты на сбор улья и его содержание.

Возвращение пчел через леток

Сборка своими руками

Несомненно, такой перечень преимуществ привлекает тех пчеловодов, которые ценят свое время и хотят получать хороший взяток с пасеки. В таком случае вы сможете построить улей Варрэ самостоятельно.
