Изготовление прицепа для мотоблока и автомобиля своими руками

Виды мотоблоков

Мотоблоки могут работать на дизеле, бензине и даже на электричестве. Рассмотрим каждый вид подробнее.

Бензиновый

Мотоблоки бензиновые обычно имеют более высокую мощность, чем все остальные двигатели. Обладают хорошей производительностью. Работают достаточно тихо, топливо расходуют экономно. Такие агрегаты более манёвренные, отлично запускаются в мороз (для уборки снега).

Бензиновые двигатели бывают двух типов – двухтактные и четырёхтактные. Первый заправляется смесью бензина и масла, а второй – чистым бензином, что более экономно и выгодно.

Особенности мотоблоков, работающих на бензине:

  • небольшая масса агрегата;
  • доступная цена;
  • низкий уровень шумности;
  • быстрый запуск при любой погоде;
  • практически отсутствует вибрация.

Дизельный

Особенности мотоблоков, работающих на дизеле:

  • дешёвое топливо, небольшой расход;
  • хорошая устойчивость;
  • наличие водяного или воздушного охлаждения;
  • надёжность и производительность;
  • лёгкость технического обслуживания.

Электрический

Для совсем маленьких приусадебных участков можно приобрести мотоблок, работающий от сети или аккумулятора. С его помощью можно быстро вскопать грядки и клумбы.

Особенности электрического мотоблока:

  • лёгкий по весу;
  • не занимает много места при хранении;
  • простота управления;
  • отсутствие вибрации;
  • практически бесшумный;
  • безвредный с экологической точки зрения;
  • экономичный;
  • маневренный.

Из недостатков можно отметить:

  • зависимость от электропитания;
  • малые габариты снижают диапазон применения навесного оборудования.

Подъемный механизм прицепа самосвала

В качестве гидроцилиндра использовал подъёмник тракторного прицепа 1ПТС-9. Ход его штока составляет 850 мм, что позволило приподнимать кузов на угол несколько более 50° , достаточный для полного сползания с площадки грунта.

Схема каркаса кузова:

1 — стойка борта (швеллер 500x50x5); 2 — стрингер (швеллер 120x52x5); 3 — лонжерон (швеллер 100x46x4); 4 — петля; 5 — обвязка пола (уголок 80x80x6)

Однако, чтобы установить на раму гидроцилиндр, пришлось изготовить ферму в виде перевёрнутого усечённого треугольника — подкос — из швеллера сечением 120x52x5 мм. На получившейся нижней площадке подкоса шириной 300 мм и поместил гидроцилиндр. В качестве упора в верхней части использовал металлический круг диаметром 650 мм, приварив его к деталям каркаса кузова. Шланг подключаю напрямую к гидросистеме трактора. Клиренс подкоса составляет 300 мм.

Гидроцилиндр в подкосе:

1 — гидроцилиндр, L 675 мм, 0102, ход штока 850, масса 26 кг; 2 — подкос, швеллер 120x52x5; 3 — передняя траверса рамы; 4 — центральная балка рамы. Клиренс подкоса — 300 мм

Как изготовить прицеп к мотоблоку своими руками

Рассмотрим, как сделать прицеп к мотоблоку своими руками

Важно уметь читать чертежи и схемы, а также иметь навыки использования некоторых инструментов

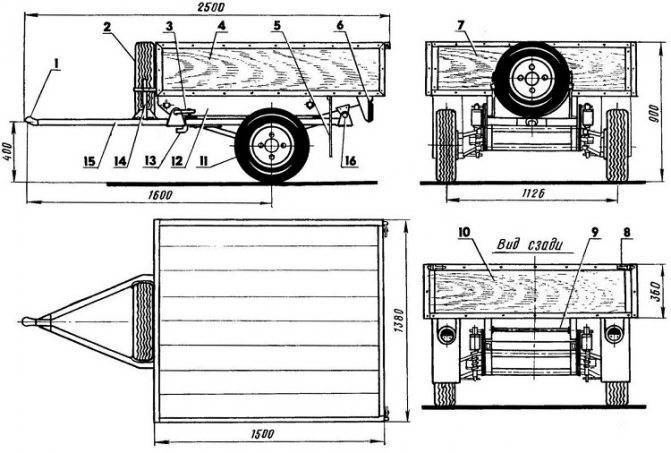

Самодельный прицеп для мотоблока изготавливают по схемам и чертежам, которые сейчас в большом количестве можно найти на сайтах в интернете. Перед тем как приняться за работу, нужно разработать чертеж прицепа для мотоблока. Кроме этого, необходимо подготовить все мелкие детали для крепления, инструменты и сварочный аппарат.

Размеры прицепа для мотоблока должны быть четко прорисованы на схеме, каждая деталь обозначена и выделена с разных сторон.

Собирать прицеп нужно, исходя из мощности и габаритов мотоблока. Техника с недостаточной силой тяги не потащит тяжелый полуприцеп.

Разобравшись со схемой, необходимо определиться с ведущими частями прицепа. Основой служит каркас и сцепка для прицепа мотоблока. За ними следуют рама, сиденье для водителя и колеса (2 или 4 шт.).

Начинают обычно с главной составляющей телеги — рамы, так как именно на нее ложится вся нагрузка во время транспортировки грузов, поэтому она должна быть предельно прочной. Идеальным вариантом будет готовая ось с колесами, в таком случае вам не придется тратить силы и время на дополнительные настройки

Важно, чтобы материалы были твердыми и не поддавались деформации. Можно использовать трубы или толстый швеллер

Самый простой способ — это вариант прицепа, собранного из труб 60х30 мм, приваренных между собой в виде рамы. К ним крепится траверса (стальная перекладина). С разных сторон прикрепляются поперечные трубы, в будущем выполняющие роль стоек. Для обвязок к стойкам привариваются трубы с сечением 25 мм, а в конце — угловые опоры.

Детали тележки предпочтительнее сваривать между собой, крепление на болтах считается не очень надежным и недолговечным. Для усиления тележки снизу прибавляют раскосы и приваривают усилитель.

После завершения опоры переходят к сборке кузова. Для этого подойдут любые материалы: деревянные и металлические, а возможен и комбинированный вариант. Желательно, конечно, основу сделать металлической. Дно для прочности предочтительнее сделать двойным. Чтобы борта крепились лучше, по краям привариваются уголки. Для легкой погрузки и разгрузки борта можно сделать откидными, посадив их на подвижное крепление.

Не нужно выбирать очень тяжелые материалы, так как вес собираемого прицепа будет перегружать двигатель мотоблока. Самый простой кузов способен выдержать вес до 500 кг, а этого достаточно для небольшого хозяйства.

Колеса лучше брать с использованной техники, на них уже есть ступицы. Подготавливаются стержни, на которых будут держаться колеса. Желательно, чтобы колеса располагались непосредственно под бортами. Для крепления колес стержень заранее затачивается под величину подшипника ступицы. Вместо стержня можно использовать устройства из балки ВАЗ.

Об классификации и видах прицепов для мотоблока

В условиях развития сельскохозяйственной техники и внедрения технологий улучшающих и облегчающих труд работников появились различные модели тележек и прицепов, применяемые совместно с мотоблоками и выполняющие тяжёлые и трудоёмкие работы касающиеся транспортировки.

В зависимости от используемых типов двигателей мотоблоков, их мощности и использования, можно классифицировать прицепы по следующим группам:

  • Прицепы мотоблоков мощностью от 10 л.с., с грузоподъёмностью от 600кг до 1,2тонн, с размерами: ширина до 1,2 метра, длина от 2-х до 3-х метров;
  • Транспортные прицепы к мотоблокам среднего класса мощностью от 4.8 л.с, с грузоподъёмностью до 600 кг, с размерами: ширина до 1 метра, длина от 1,4 до 1,5 метров;
  • Лёгкие прицепы тележки к мотоблокам мощностью до 4.8 л.с., с грузоподъёмностью до 350 кг с размерами: ширина до 1 метра, длина от 0,85 до 1,15 метра;

Выбор необходимой конструкции прицепа определяется многими факторами: тонажностью, функциональностью, наличием дополнительных функций, но определяющим условием будет мощность мотоблока.

В конструкцию прицепа включены определённые элементы: кузов, колёса на валу со ступицами, каркас с дышлом, крылья над колёсами, сиденье для водителя, возможно применение дополнительных тормозов.

Основу такой тележки составляет кузов, который изготавливают из оцинкованной стали с рёбрами жёсткости, с откидными бортиками.

В соответствии характеристиками использования, различают следующие конструкции прицепов:

  • Стационарный, единый в конструкции прицеп для мотоблока, без съёмных элементов;
  • Прицеп к мотоблоку с бортовыми откидными стенками, с задним и боковыми;
  • Тележка для мотоблока с откидным механическим кузовом и задним откидным бортом;
  • Тележка для мотоблока с откидным гидравлическим кузовом и откидными бортами;
  • Прицеп для мотоблока с установленным дополнительно тормозом ручным, ограничивающим движение самопроизвольное;
  • Тележка для мотоблока в одноосном исполнении с двумя колёсами;
  • Прицеп выполненный в двухосном исполнении, с четырьмя колёсами.

Так же, важным элементом считается материал из которого изготовлена тележка прицепная для мотоблоков. Выпускаются чаще модели из оцинкованной стали, но есть образцы из пластика. Из стали конструкции надёжные, но по стоимости дорогостоящие.

Для перевозки сыпучих грузов лучше использовать тележки с самосвальными устройствами и что бы имелся гидравлический привод, позволяющий выполнять свободно свалку груза. Высота бортов считается важным фактором в применении. Если грузы более крупные, то рекомендуется использование бортов до 60 см. В простом исполнении у прицепа стенки бортов в пределах 35см.

На рынке тележка для мотоблока представлена в вариантах с колёсами разных модификаций; с чугунными ступицами, со стальными ступицами. Лучшим вариантом считаются стальные ступицы. Для изготовления тележек своими руками применяют детали от колес Жигулей и от мотоколяски типа СЗД. Колёса применяются размерами от 10 до 17 дюймов.

Популярными изделиями считаются тележки марки Forza подходящие к мотоблокам Нева и типа ТМП (М), хорошо себя зарекомендовали тележки от МТЗ Беларусь, Зубр, Краз.

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

ИллюстрацияПорядок действий
При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

ИллюстрацияПорядок действий
К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

  • крепим барабан на ступице одного из колёс;
  • к тормозному диску привариваем отрезок трубы;
  • надеваем механизм на ось;
  • на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

  • откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
  • запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
  • небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Инструкция изготовления телеги своими руками

В самом начале необходимо изготовить ходовую часть запряжки. Как ранее уже говорилось, это должны быть оси колёс и прочная сварная рама. В случае, когда человек до этого никогда не работал со сваркой, то стоит обратиться к специалистам в этой сфере.

Колёсные оси и раму лучше всего изготовить полностью металлическими из труб или профиля. Далее изготавливается стационарная задняя ось и поворотная передняя на толстом штыре. Вся конструкция закрепляется при помощи специальных шайб.

Перед окончанием работ с передней осью, необходимо определиться с видом телеги. Когда нужна дышловая запряжка, то для дышла делается специализированный держатель. Качественные оглобли изготавливаются сварными к передней оси на держателе. Другими словами, оглобли обязаны не съёмными, однако, движущимися в различные стороны.

Это обеспечивается за счёт использования держателя. Дополнительно их стоит закрепить на кронштейны, а также специальными тяжами усилить. Это может быть проволока диаметром до 15 миллиметров, которая прикрепляется к передней оси и оглобле. Далее устанавливаются колёса, которые стоит оснастить хорошими тормозами для безопасной езды.

Следующим этапом является изготовление основы повозки, которую принято называть кузовом. В случае если изготавливается платформа, дальнейшие действия очень простые. Необходимо нарезать нужных размеров доски из качественных пород дерева. Сбиваем их в цельную платформу и прикрепляем к раме.

Когда необходимы борта, то сперва изготавливают 4 продольные жерди, на которые прикрепляются наклонные вертикальные рейки. На несущую раму закрепляются боковые борта, а задний и передний изготавливаются съёмными. Это делается для удобного пользования упряжью. Оглобли изготавливают из металлических труб или деревянных брусков.

Можно дать ещё несколько полезных советов:

  1. Дышло лучше всего изготавливать из дерева.
  2. Для комфортного сидения в повозке лучше к кузову прикрепить удобные сидения или обычную лавочку.
  3. Если необходимо выезжать на оживлённую дорогу, то самодельную телегу необходимо оборудовать катафотами.

Как изготовить дугу для лошади своими руками

Дугой называется особенная составляющая оглобельной повозки, над изготовлением которой необходимо сильно поработать, если в наличии нет уже готовой. Хомут для коня изготавливается из дерева ветла или вяза, потому что материал обязан быть очень гибким и подвижным.

В давние времена иногда применяли лещину, берёзу или дуб. Специальную заготовку для дуги необходимо резать в начале весны, когда в дереве начинается движение сока. Размеры заготовки под хомут очень стандартные. Её толщина не должна превышать 15 сантиметров, а длина выбирается до 2 метров.

Гнётся дуга при помощи специализированного станка, в котором её края зажимаются в сделанные выемки. До выполнения работ заготовку под конный хомут обязательно замачивают в воде комнатной температуры, а за час необходимо её распарить кипятком. Это делается для придачи дереву хорошей гибкости.

В случаях, когда заготовка для конного хомута плохо гнётся, то эту процедуру производят пару раз. После окончательного сгибания оба края дуги перевязываются крепкой верёвкой и отправляются на просушку. Сушка длится около 1,5 месяца и даёт возможность дереву принять необходимую форму. По истечении этого срока хомут для коня считается готовым к применению.

Когда в хозяйстве есть лошадь, то телега становится неотъемлемой её частью. Ведь всё, что нужно привезти и отвезти, перемещается без особых затрат, а жизнь в селе – это сплошной кругооборот сена, дров, удобрений и зерна. Что говорить о продуктах и стройматериалах, за которыми необходимо ездить по бездорожью в областной центр? Телега решает любую проблему, связанную с перевозками. Но как быть, когда лошадь есть, а телеги нет?

Проще всего телегу купить. Вот только стоимость новой телеги на уровне стоимости подержанного автомобиля, а подержанная телега, обычно уже в таком состоянии, что годна только на дрова. Не остается иного выхода, кроме как сделать телегу своими руками.

Самое основное, без чего телеге не обойтись – это колёса. Можно их, конечно, сделать по-старинке из дерева, потратив на их изготовление колоссально много усилий и времени, но в том-то всё великолепие XXI века, что колёса от авто-, мото- техники можно приобрести где угодно и в любом количестве, да за самую незначительную цену. А может колёса уже есть, да все четыре? Значит, телеге быть!

Преимущества и недостатки

Тачка для мотоблока имеет свои положительные качества:

  • расширение потенциала мотоблока;
  • возможность установки стационарных перерабатывающих установок, опрыскивателей, распределителей удобрений;
  • возможность расположения самосвального приспособления, чтобы увеличить скорость разгрузки;
  • не надо тратить много денег на приобретение;
  • устройство делается под собственный мотоблок.

Мотокультиватор с прицепом обладает небольшими недостатками:

  • требуется время на изготовку;
  • для легких прицепов сложно сделать откидные боковые борта.

Такие недостатки компенсируются наличием значительных плюсов у этих приспособлений.

С покупкой мотоблока появилась потребность в грузовом
прицепе к нему, для вывоза мусора, подвоза дров, стройматериалов и других
хозяйственных нужд. Посмотрев на тележки заводского изготовления в магазине и
послушав отзывы владельцев, понял что за приличную цену производители
предлагают мягко говоря, продукцию весьма низкого качества. Основные жалобы
были на хлипкость всей конструкции, слабое, часто ломающееся прицепное
устройство и довольно слабые тормоза и колеса. Были нарекания и на отслоившуюся краску и ржавчину уже после
первого года эксплуатации. Решено было делать прицеп самому, для мотоблока
Салют 100.

Необходимые инструменты

В зависимости от выбранных материалов может пригодиться различный набор, включающий сварочный аппарат, «болгарку», дрели, токарный станок, электропилу, шуруповерт и т.д. Не обойтись и без гаечных ключей, напильника, линейки и рулетки, кувалды и молотка, плоскогубцев, наждачной бумаги.

Все необходимые «помощники» лучше подготовить заранее, чтобы исключить большие задержки при сборке.

Обратите внимание!

  • Как сделать полку для обуви своими руками — простые и сложные варианты. Пошаговая инструкция с фото и описанием

  • Как сделать забор своими руками: подробная инструкция, схемы, чертежи. Описание процесса от А до Я!

  • Как сделать мангал своими руками из метала — лучшие варианты изготовления с чертежами и пошаговой инструкцией (100 фото идей)

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Конструкция тележки

Тележка любой конструкции имеет такие части:

— место для водителя;

— тележка с кузовом;

Какой материал подойдет для изготовления рамы тележки?

Лучше всего готовить раму для тележки из уголков и швеллера. Их можно купить практически в любом строительном гипермаркете или на базе

Важно очень аккуратно варить раму. Конструкция должна выдерживать передвижения с нагрузками на сложных участках дорог

Заготовка для колесной оси

Для колесной оси можно использовать стальные круги, которые имеют диаметр 30 миллиметров. С продольным шарниром ось соединяется по средствам сварки

Важно подобрать такую ось, чтобы колеса располагались под кузовом

Как делать кузов для тележки

Самостоятельно можно сделать кузов для тележки из досок, которые имеют толщину 20 миллиметров. На углах досок крепятся стальные уголки. С их помощью кузов крепится к раме болтами. Самый лучший вариант – откидные борта. Так можно будет без труда снимать грузы, а также укладывать на повозку.

Колеса — от чего подойдут

В принципе колеса можно взять из любой сельскохозяйственной техники. Кроме того, некоторые умельцы используют колеса от мотоциклетной техники, а также от колясок. Вот только ось придется выточить под диаметр подшипников.

Изготовление прицепа своими руками

После изучения всех вариантов конструкции при изготовлении самодельного прицепа для мотоблока чаще всего используются наиболее простые варианты. Самосвальное устройство, безусловно, сложнее сделать, но его функциональность на порядок выше.

Работы по созданию прицепного устройства для мотоблока своими руками начинаются с чертежа. Благодаря этому можно определиться с количеством необходимых материалов и выбрать сложные узлы, требующие разработки более точных схем.

Сборка рамы

Надежность рамы предопределяется долговечностью и прочностью, которой будет обладать прицепное устройство. Это следует учитывать при создании проекта будущего прицепного устройства. Таким образом, при изготовлении рамы прицепа можно использовать следующие материалы:

  • Уголок и трубу прямоугольного сечения.
  • Переднюю и заднюю поперечины можно изготовить из уголка размером 25х25 мм.
  • Для лонжеронов отличным выбором станет труба 60х30 мм.
  • Для соединения всех элементов необходимо сделать пять дополнительных поперечин, образующих решетку-каркас.
  • К продольным трубам этой решетки по углам крепятся четыре вертикальные стойки.

Изготовление цельного прицепа является довольно простым делом. Некоторые владельцы приусадебных участков решают изготовить более сложные устройства. В такой ситуации все последующие действия зависят от выбора конкретного типа прицепа:

  • На самосвальном прицепном устройстве задний борт должен быть откидным.
  • Если планируется изготовление прицепа с откидными бортами, то такую конструкцию должны иметь все три борта, кроме переднего.
  • Рамы откидных элементов следует изготовить отдельно от общего каркаса. Для простых моделей они могут быть его общими элементами.

Обшивка каркаса

Это один из самых простых этапов в создании прицепного устройства. Однако некоторые нюансы присутствуют и их необходимо учитывать. Для проведения работ по обшивке каркаса стоит выбирать те материалы, которые не смогут увеличить стоимость прицепного устройства:

  • Дерево — наиболее доступный материал, но не самый практичный из-за низкой устойчивости к влаге. Чтобы доски прослужили максимально долго, необходимо в обязательном порядке обработать их специальными составами и постоянно следить за целостностью покрытия.
  • Пластик — лишен основного недостатка древесины, но при этом обладает слабой устойчивостью к механическим повреждениям.
  • Металлические листы — предварительно должны быть обработаны антикоррозийными составами и являются наиболее прочным, но и довольно дорогим материалом.

Ходовая часть

Этот элемент конструкции может быть взят от старого транспортного средства, например, садовой тачки. Для его крепления необходима дополнительная труба. Ступицу можно напрессовать, а ее заднюю часть расточить и укрепить на оси

При этом крайне важно следить, чтобы не возникло перекосов

Для монтажа колес лучшим вариантом являются штифты. Они обеспечат довольно надежное и долговременное соединение. Чтобы усилить конструкции, можно использовать болтовые соединения. Заключительным этапом работ по изготовлению ходовой части станет крепление колпаков.

После создания прицепного устройства остается сделать сцепку. Это отдельный элемент, являющийся при этом весьма ответственным. Наиболее простым способом соединения мотоблока с прицепом является узел «труба в трубе». К одному концу предварительно согнутой трубы в вертикальном положении крепится короткий отрезок трубы.

На противоположном конце основного элемента (изогнутой трубы) приваривается второй отрезок, и на нем необходимо закрепить шкворень, который и будет выполнять роль соединительного элемента. Это надежная конструкция проста в изготовлении и отличается высокой надежностью.

Прицеп на двух осях

Чтобы безопасно перевозить значительные грузы, объемом более 300 кг, придется делать большой прицеп на 4-х колесах.

Принцип работы такой же, как для сборки небольшого прицепа, но потребуется больше материалов, рассчитанных на необходимую грузоподъемность транспортного средства.

Для изготовления рамы подойдут стальные трубы, диаметром не меньше 50х50 мм, а оси колес необходимо приварить к лонжеронам.

Задачи по комплектованию мотоблоков различным дополнительным оборудованием представляют собой интересный творческий процесс. Для энергичных и сообразительным людей такая деятельность может стать полезным опытом в модернизации тяжелого физического труда.

Самостоятельное изготовление

Если ознакомиться с конструкцией различных видов прицепов более подробно, можно сделать вывод, что самым простым в сборке типом изделий является телега одноосная для трактора. Своими руками соорудить подобное приспособление довольно просто, достаточно убедиться в наличии всех необходимых материалов, инструментов, а также определиться с чертежами устройства.

Инструменты и материалы

Для того чтобы качество самодельного прицепа не уступало заводским аналогам, следует использовать в процессе сборки качественные материалы. Мастеру потребуется стандартный набор инструментов, а также дрель, сварочный аппарат, УШМ. Среди необходимых материалов целесообразно упомянуть:

  • стальные листы;
  • швеллер из стали;
  • фанера;
  • металлические трубы, диаметр которых не меньше 0,4 м;
  • ходовая часть от старой автомобильной или другой техники;
  • колеса с одинаковым диаметром;
  • крепежные элементы.

Настоятельно рекомендуется для соединения большинства узлов будущего прицепа использовать сварочный аппарат, что позволит гарантировать его длительный срок службы и высочайшую прочность.

Порядок сборки

Убедившись в наличии всех необходимых материалов, инструментов и чертежей, целесообразно приступать к процессу сборки самодельной телеги. Начинать изготовление следует с рамы, которая должна быть максимально прочной, что позволит ей выдерживать внушительные нагрузки.

Алгоритм сборки телеги довольно прост, предполагает выполнение следующих действий:

Сформировать раму, используя переднюю траверсу, центральную ось, а также крепкую заднюю балку. Для изготовления всех элементов рамы настоятельно рекомендуется использовать толстые трубы, сечение которых превышает 25 см. Рама укрепляется лонжеронами из швеллера.
Сборка колесной базы предполагает изготовление оси из металлической трубы или стержня, диаметр которого составляет порядка 30-35 см. Закрепить ось на раме, используя шарниры.
Изготовить кузов. Для этого могут использоваться различные материалы, например, листовая сталь или древесина. В процессе сборки кузова следует использовать металлические уголки, что позволит быстро закрепить все элементы.
Собрать прицепной механизм, соответствующий используемому на тракторе аналогу

Крайне важно, чтобы он предусматривал движение не только по горизонтали, но и по вертикали, что позволит успешно использовать прицеп для перевозки грузов по бездорожью.

При желании мастер может оборудовать полученную конструкцию подъемным механизмом, что позволит значительно упростить разгрузку изделия. Самым оптимальным вариантом является устройство на основе гидравлической системы, что позволит наклонять телегу до 50 градусов. Поскольку самостоятельное изготовление подобного механизма довольно затруднительно, рекомендуется взять готовый узел от другой аналогичной техники.

Крайне важно правильно обработать готовое изделие, что позволит защитить его от гниения или коррозии, в зависимости от используемых материалов. Экономить на защитном покрытии нецелесообразно, поскольку от его качества напрямую зависит степень защиты изделия

Соединительная муфта

Установка соединительной муфты возможна на болтах или с помощью сварки. Перед окончательным её креплением к раме прицепа нужно ещё раз проверить совпадение размеров труб рамы и пазом самого жёлоба. Ширина паза не должна превышать ширину трубы более чем на 5 мм.

В случае сварного крепления муфты обеспечивается высокая прочность соединения, но при её повреждении для демонтажа понадобится газовая горелка. Прочность болтового соединения несколько меньше. Рекомендуется использовать болты восьмого класса прочности, менее прочные могут не выдержать усилия на срез. Для соединения достаточно двух болтов, большее их количество ослабит элемент рамы и муфты из-за отверстий под болты.

Описание техники

Минитракторы представляются популярным агрегатом, позволяющим осуществлять множество видов работ. Для расширения функциональных возможностей устройства повсеместно применяется дополнительное оборудование. Одной из его разновидностей можно считать самосвальный прицеп для минитрактора, который может использоваться для транспортировки различных грузов. Это особенно актуально, учитывая мощность большинства моделей подобного рода техники, которая позволяет использовать их для грузоперевозок на небольшие расстояния. Такое приспособление станет незаменимым для фермеров, которым приходится иметь дело с внушительными объемами урожая, стройматериалов и любых других предметов.

Агрегат отличается крайне простой конструкцией, позволяющей изготовить его самостоятельно. Её основными элементами представляются:

  • кузов с бортиками;
  • колесная база;
  • рама;
  • подъемный механизм;
  • прицепное устройство, используемое для соединения с минитрактором.

Следует отметить, что существующие самодельные прицепы различаются между собой по количеству осей. Одноосные устройства наиболее простые в изготовлении, подходят для перевозки сыпучих грузов на небольшие расстояния. Двухосные модели являются более сложным устройством, но отличаются увеличенной грузоподъемностью и надежностью.

Технические характеристики

Реальные параметры подобных приспособлений могут существенно отличаться между собой и напрямую зависят от выбранной модели, а также используемых чертежей. Большое значение имеет тип используемых колес, материалы изготовления, размеры устройства, количество осей, а также многие другие факторы.

Назначение прицепов для мотоблоков

Наличие разных видов прицепов значительно расширяет возможности механизации сельского труда с помощью мотоблока.

Техника универсального назначения помогает с наименьшими трудовыми затратами справляться со многими сезонными работами. С ранней весны и до поздней осени с помощью сменных приспособлений можно пахать, сеять, убирать урожай и перевозить его к месту хранения.

Технические характеристики готовой механической продукции часто не удовлетворяют потребностям тружеников частных или производственных хозяйств, поэтому возникает необходимость в улучшении существующих конструкций или самостоятельном изготовлении прицепного оборудования для мотоблока.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий

Adblock
detector
