Строительство деревянной беседки своими руками

Окна

Окна изготавливаются заранее, перед установкой в оконные проёмы беседки. У вас должна получиться обыкновенная деревянная конструкция с использование стекла и штапиков.

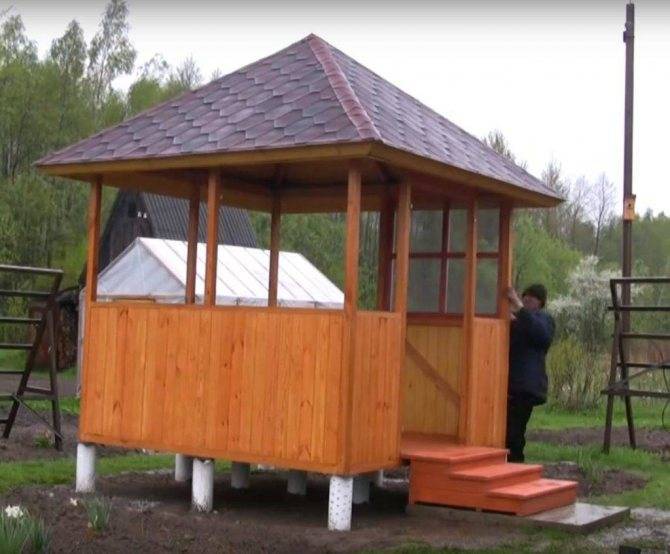

Установка первого окна

Окна устанавливаются внутрь и никак не закрепляются, то есть просто вставляются и вытаскиваются по мере необходимости.

Такие окна очень распространены в деревнях на летних кухнях: когда идет процесс приготовления пищи недостаточно просто открыть форточку, целесообразнее вытащить окно, а после готовки поставить обратно. Здесь работает такой же принцип.

Все окна установлены

При большом желании окна можно посадить на клей или пену, забить на гвозди или что-то ещё, но каких-либо ощутимых результатов это не даст. Зато вы сможете в любое время проветрить беседку, в жаркое летнее время это особенно актуально.

Беседка только из дерева (деревянная) – инструкция и чертежи

Конструкции из дерева могут быть самыми разными. Если вы впервые решили возвести сооружение, то лучше выбрать самую простую форму – квадратную. Чертежи такой беседки достаточно простые, поэтому каждый человек сможет с ними разобраться.

Для начала нужно выбрать подходящее место, а также определиться с внешним видом. После этого создать чертежи сооружения или воспользоваться готовыми решениями. На схеме нужно обязательно обозначить все размеры, форму конструкции, место входа и другие параметры. Если планируется встроить в сооружение лавочки и стол, то их также нужно указать в эскизе.

Также нужно подготовить отдельный чертеж крыши и фундамента, с его спецификацией. Кроме того, нужно учитывать расход средств обработки дерева. В схеме необходимо указать подведение воды, а также электрическую проводку и места монтажа осветительных приборов, если предполагается их наличие.

Если вы сомневаетесь, что можете самостоятельно подготовить эскиз, то можно воспользоваться услугами профессионалов.

Расходные материалы рекомендуется покупать с запасом, так как в процессе работы, некоторых из них могут быть испорчены, а также не исключено, что некоторые детали будут бракованными.

Нужно понимать, что строительство сооружения, является трудоемким процессом, поэтому нужно запастись временем и терпением. Рекомендуется строго придерживаться, подготовленному проекту. При условии последовательного выполнения всех этапов возведения, беседку можно сделать своими руками за пару дней. Для этого нужно заранее закупить все материалы и подготовить необходимые инструменты.

Фундамент

После того, как вы определитесь с местом будущей конструкции, нужно очистить его от мусора, и при необходимости выровнять.

На следующем этапе необходимо сделать разметку при помощи вбивания клиньев по углам, между которыми натянуть шнурку.

Если вы хотите построить беседку небольших размеров, то лучше всего подойдет столбчатый или ленточный фундамент, так как квадратная конструкция будет иметь небольшой вес.

Для подготовки основания необходимо вырыть котлован, глубина, которого не превышает 80 см. Затем засыпать его 5-сантиметровым слоем, после чего 10-сантиметровым слоем цементного раствора.

Когда смесь затвердеет, нужно установить вертикальные стойки, которые временно фиксируются специальными укосинами. Предварительно в котлован нужно поместить небольшие металлические трубы одинакового размера, залить в них бетон, после чего закрепить анкера. Примерно через двое суток, крепятся стойки.

Пол конструкции

На следующем этапе, при помощи бруса 50Х150 сделать обвязку снижу стоек. Затем выкладываются лаги с шагом в 45 см, которые крепятся горизонтальной обвязкой к брусу специальными уголками.

Для крепления верхней обвязки нужно установить промежуточные стойки, которые фиксируются к лагам при помощи обычных гвоздей

Важно отметить, что стойки должны быть строго вертикальными. Также они нужны для того, чтобы конструкция смогла выдержать массу крыши

В качестве напольного покрытия, рекомендуется использовать обрезную доску, которую нужно предварительно обработать специальными средствами, чтобы увеличить ее срок службы. Крепится материал с двух сторон. Лучше использовать саморезы, так как гвозди могут расколоть доску.

На следующем этапе нужно сделать верхнюю обвязку. Для этого нужно подготовить брус с сечением 10Х10 см. На изображении ниже наглядно показан пример, как это нужно сделать.

Крыша

Так как конструкция имеет квадратную форму, то рекомендуется сделать четырехскатную крышу. Для изготовления нужно подготовить наклонные стропилы из брусьев и закрепить их гвоздями. Один край подкоса нужно закрепить к стропильным ногам, а д ругой к горизонтальной обвязке.

Кровля покрывается обрезной доской и крепится на саморезы. Некоторые специалисты рекомендуют использовать фанеру. В качестве покрытия можно использовать гибкую черепицу.

На финишном этапе, все деревянные элементы нужно покрыть двойным слоем лака. На этом строительство квадратной беседки закончено. При необходимости, внутри помещения можно расставить мебель для более комфортного отдыха.

Также можете посмотреть видео по этой теме:

Эскизы беседки

Понятно, что хочется надёжное, долговечное строение. Металл вне конкуренции, решение на поверхности – беседка из трубы. Однако без навыков сварочного дела тут делать нечего. Поэтому более доступен для реализации вариант из дерева.

Посмотрев на чертежи можно засомневаться в простоте конструкции. Однако сразу стоит отметить, что вариант беседки для описания выбран не зря – он гарантирует результат даже новичкам, ничего не смыслящим в плотницком деле. Это прекрасная возможность «реабилитироваться» для тех, кто хоть раз в жизни слышал, что «гвоздя в стену не забил». Для убедительности рассмотрим почему всё так просто:

Во-первых, требуется небольшое количество инструмента:

• Бытовой инструмент: лопаты, вёдра – найдется в каждом дворе.
• Ручной инструмент: молоток, топор – найдётся у любого хозяина.
• Из электроинструмента нужна дрель и ленточная шлифмашина.

Во-вторых, нужны минимальные строительные навыки:

• Копать.
• Пилить.
• Колотить.

Самым сложным, наверное, будет правильно отмерять размеры, и закручивать шурупы. Благодаря простоте конструкции, такое строительство беседки своими руками каждому по силам. Далее рассмотрим сами рисунки.

Посмотрим вид сверху. На нём указаны габаритные размеры – длина пиломатериала

Видно, что это беседка 4 на 4 метра, на чертеже чуть больше, но это не суть важно – любые размеры можно пропорционально изменить. Так же становится ясно, что беседка планируется квадратная, без сомнения – это плюс, так как подобную разметку фундамента сделать намного проще

Далее идёт информация о порядовке стен

Обратите внимание, что нижняя часть беседки предполагается «полупрозрачной». Это обеспечит конструктивную прочность при одновременной экономии материала – несложно подсчитать, сколько рядов в высоту можно поднять за счёт «осветления»

Получается визуально лёгкая, красивая беседка, хорошо проветриваемая, что важно для «некапитальных» построек

Следующее изображение обращает внимание на доски обрамления проёмов. Безусловно, это важнейшие элементы, повышающие конструкционную прочность

Хотя, горизонтальные части исполняют больше декоративную функцию – их целесообразно выполнить и использовать в качестве перил. А вертикальные стойки – действительно усилители, наличие их обязательно. Они задают и контролируют вертикальность проёмов – в обиходе это называется «окосячка».

Причём совершенно не возбраняется, а даже желательно переосмыслить этот узел и выполнить в лучших традициях плотницкого мастерства – если толщина стен позволяет – зарубить внутрь шпонку и задекорировать снаружи накладкой. Но если пиломатериал сравнительно небольшой толщины, а здесь используется 45мм. – выполнить накладками «обнимающую» стойку с трёх сторон простенка – снаружи, откос, изнутри. Тогда наша деревянная беседка, точнее её стены приобретут прочность, как говорится «с запасом».

Следующий эскиз беседки о конструктивных элементах стен. В качестве пиломатериала указан профилированный брус 45х130 мм, отлично подходящий для изготовления небольших строений – дачных домиков. Из него легко соберётся даже конструктивно более сложная шестигранная беседка. Он выпускается в различных вариантах поперечного сечения, с разным количеством шпунтов. Заводское исполнение заранее предполагает гарантию качества – подобные изделия предполагают сложный, многоэтапный технический процесс: сушку, выбраковку, обработку на станках. Однако и бюджет соответствующий.

Примечательно, что все элементы конструктивно одинаковы, различаются они в основном только длиной, в них для стыковки углов выполнены зарубы – условно назовём их чашами.

Отдельно, очень подробно и наглядно отрисованы конструктивные элементы крыши: стропила и восьмигранник – по их количеству, для соединения в центре. Как видно, число стропил – 8, однако исходя из количества стен, это будет четырехскатная беседка.

Положение стропил тоже обозначено видом сверху. Сама крыша – пирамида, основанная угловыми и промежуточными стропилами. Теперь ещё более понятно их положение.

И наконец развёртка одного ската крыши, глядя на него постепенно возвращается ощущение, что это чертеж простой беседки. По нему легко и просто рассчитать количество кровельного материала на всю крышу.

В завершение подготовки можно отметить – чертежи и рисунки значительно облегчают подготовку и расчет материалов для строительства беседки. Причём их легко можно скорректировать под уже имеющийся пиломатериал – пересчитать в сторону уменьшения или увеличения. Главное не полениться сделать это на бумаге, чтобы после не пришлось искать «выход из положения», ведь мы строим беседку «наверняка».

Каркас и верхняя обвязка

Для получения прочного каркаса следует применять брус, длина которого составляет 2,6 м, с поперечным диаметром 0,1 на 0,1 м. Поверхность пиломатериала создают идеально ровной, для чего используют электрорубанок.

Далее на брусьях создают пропилы, предназначенный для монтажа реек к кровле. Толщина этих выемок определяется параметрами стропильной системы.

По углам на возвышающиеся из пола арматурные элементы, на которые закрепляют вертикальные опоры. Для чего по торцевым сторонам создают отверстия сечением 1 см.

Также упростить работу по сборке можно закрепив размещение столбов с использованием черновых подкосов. Затем замерить прямые углы, после чего установить чистовой брус.

Облицовка стен и пола доской. Для этого применяется вагонка, или более современный блок-хаус.

Создание сливов, предотвращает затопление постройки осадками.

Выбор проекта и дизайна

Для начала стоит задуматься о проекте общей зоны отдыха, затем отдельно о виде и стиле беседки и мангала с барбекю, весь комплекс должен быть красив и удобен.

1. Гармонично сочетается со стилем дома.
2. Вписывается в ландшафтный дизайн.
3. Удобен в эксплуатации.
4. Соответствует количеству человек, которые будут посещать эту зону отдыха.
5. Стиль – в полном соответствии со вкусом хозяина.
6. Дизайн – также по вашему усмотрению: из красного или белого кирпича, с покрытием плиткой и без нее, со штукатуркой, в том числе и декоративной.

Стилевое единство дома и беседки

Цены на беседки

беседка
Таблица многообразия пищи для печи

Если, к примеру, вам нравится отдыхать на возвышенности или пьедестале, то следует продумать лестницы, вид подиума. Деревянные конструкции с мангалом и барбекю на даче давно сыскали широкий круг почитателей. Но более прочными и долговечными, а также красивыми и разнообразными считаются печи из кирпича. Но во всех случаях беседки должны возводиться строго по проекту и чертежам. Многие обитатели дач имеют сооружения в стиле баров – либо стойка, либо 4 высоких стола по углам. Такой интерьер, видимо, для тех, кто любит употребить свой гриль на ходу или в одиночестве. А для любителей посиделок на кухнях — зоны отдыха именно в этом стиле, где можно предусмотреть мойку и разделочный стол. Но самые распространенные варианты – строительство своими руками огромного деревянного стола посреди беседки из кирпича с такими же огромными скамьями. Тут и гриль, и барбекю — мясо на решетке, будут исчезать незаметно. Вот это отдых на даче по-русски! Всех усадить, накормить и напоить. Одним словом – выбирать только вам

Проекты могут быть и очень простыми – важно, чтобы они соответствовали вашим целям и задачам, и вам было комфортно и удобно

Проекты беседок с мангалом (фото и чертежи)

Как рассчитать площадь беседки

Чтобы рассчитать оптимальный размер беседки, необходимо принимать во внимание ряд обстоятельств. Их следует указать более подробно:

Большое значение имеет высота беседки. Стандартным правилом является высота беседки от 2,5 метров до 3 метров

Помимо комфорта при нахождении в беседке, надо принимать во внимание наличие печи или мангала. Для них необходимо устраивать дымоход

Соответственно, высота не может быть меньше 2,5 метров. Это требуется для выведения на достаточную высоту трубы;
Количество проживающих людей в доме. Очевидно, что беседка будет местом притяжения для всех членов семьи. На каждого человека надо предусматривать не меньше 2 м.квадратных. ведь необходимо место за столом и свободное пространство для перемещений внутри беседки;
В постройках устанавливается мебель. Минимальным набором является стол и лавки. Это пространство занимает не менее 5 м.кв. Такая площадь потребуется для большого стола и двух лавок. Они дадут возможность собрать гостей и родственников. Поэтому, при наличии свободного пространства рекомендуется оставлять не менее 5 кв.м. для обеденной зоны;

Для установки мангала, казана или печи также требуется свободное место. Постройка должна иметь запас площади, чтобы печь находилась на удалении от стола. Это предусмотрено противопожарными нормами. Многое зависит еще и от размеров печи. Если устанавливается обычный металлический сварной мангал, то хватит и 3 квадратных метров. Если речь идет о печном комплексе, то может понадобиться и 10 кв. метров свободной площади беседки. Ведь такие комплексы могут включать тандыр, рабочую панель, раковину, печь и мангал.

В среднем, получается, что функциональные зоны беседки занимают от 10 до 20 квадратных метров. однако постройки открытого типа могут предусматривать только небольшой столик и стулья. Они займут не более 5 квадратных метров. Поэтому, оптимальные размеры строения зависят от функциональных возможностей. Соответственно, следует рассчитывать площадь строения, исходя из этого и представить несколько наиболее распространенных вариантов.

При возведении строения, надо понимать, что большая площадь неизбежно означает дополнительные расходы на фундамент и на каркас. Поэтому, не имеет смысла делать беседку «про запас». Лучше заранее спланировать функциональное наполнение строения, размеры мебели и учесть количество будущих гостей. Правильное планирование позволит избежать ненужных расходов и избыточной невостребованной площади постройки.

Нетрадиционные материалы

Уровень комфорта, безусловно, можно повышать бесконечно, создавая беседки из дорогих материалов. Но неужели у дачника не найдётся лучшего применения деньгам, чем закупка натурального камня, бетона, цемента, бруса? Замечательную беседку, полностью справляющуюся со своими функциями, можно создать вообще из чего угодно.

Некоторые используемые для этого материалы трудно даже отнести в разряд строительных, что, впрочем, не лишает сооружение привлекательности:

1. Шатёр из полипропиленовых труб. Возводится куб из труб, сверху накидывается брезент, а боковины драпируются занавесями, свободно перемещающимися по горизонтальным направляющим.
2. Плетёная беседка из виноградной лозы, обставленная изнутри плетёной же мебелью.
3. Учитывая огромное количество пластиковых и стеклянных бутылок, скапливающихся в любом домашнем хозяйстве, из этих материалов вполне может быть построено садовое убежище. В ход пойдёт и целая стеклянная тара, и донышки от пластиковых бутылок. Связать отдельные элементы между собой можно с помощью хорошего клея, либо строительного раствора. Получится беседка в духе эко-тренда «Разумное потребление».

Проекты беседок из бруса

Перед началом строительства дачной беседки определяют наилучшее место для нее. Удачным выбором станет участок рядом с природным либо рукотворным водоемом. Строение ориентируют так, чтобы из его окон открывался самый красивый вид на участок. Чтобы внутри было тепло и светло, одна из сторон должна быть хорошо освещена солнцем.

Важно!На небольшом дачном участке не планируют постройку крупной беседки. Иначе они загромождают и без того маленькую территорию.. Для строительства беседки с мангалом тщательно выбирают место с учетом направления ветра

Для очага на схеме и проекте предусматривают отдельный фундамент, не сообщающийся с основанием стен. На картинке указывают расположение всех деталей постройки: мебели, мангала или печи. Крупногабаритные печи и мангалы размещают по углам постройки, напротив, располагают обеденную зону

Для строительства беседки с мангалом тщательно выбирают место с учетом направления ветра. Для очага на схеме и проекте предусматривают отдельный фундамент, не сообщающийся с основанием стен. На картинке указывают расположение всех деталей постройки: мебели, мангала или печи. Крупногабаритные печи и мангалы размещают по углам постройки, напротив, располагают обеденную зону.

Чертежи и размеры дачных беседок делают разными. От длины и ширины здания зависит расположение элементов внутри и другие особенности составления проекта. Предварительно определяют форму строения. Если беседка просторная, предусматривают зону под хозяйственные нужды и возможность остекления.

По форме беседки делают:

• прямоугольными;
• квадратными;
• круглыми;
• в форме многоугольника.

Дополнительно на эскизе обозначают общий вид крыши. Возможны следующие варианты:

• односкатная;
• двухскатная;
• шатровая;
• вальмовая;
• многоскатная.

Беседки из дерева: видовое разнообразие

«Деревянные беседки с мангалом или очагом иного типа могут эксплуатироваться круглый год»

Деревянные конструкции относят к стационарным постройкам. Их классифицируют по типу строения. На дачном участке беседку можно реализовать в любом решении:

1.​ Открытом.

2.​ Полузакрытом.

3.​ Закрытом.

Открытые виды – чисто летний вариант. Они легки и воздушны. В их конструкции предусмотрен каркас и навес. Вместо стен могут использоваться легкие занавеси. Особо привлекательно они выглядят, будучи оформленными вьющимися растениями, типа клематисов.

Деревянная беседка открытого типа

Полузакрытые виды отличаются наличием стен, роль которых выполняет деревянная решетка для беседки. Это наиболее популярное решение, встречающееся на многих дачных участках.

Полузакрытая беседка

Закрытые виды – это своеобразные домики с окнами и дверями. Деревянные беседки с мангалом или очагом иного типа могут эксплуатироваться круглый год. Наиболее рачительные хозяева вообще обустраивают их всеми коммуникациями и делают их трансформирующимися. В этом случае строения оснащают панорамными раздвижными окнами, которые можно открывать в жаркую погоду, открывая их пространство дуновению ветра.

Закрытая беседка может эксплуатироваться круглогодично

Деревянная беседка может быть отдельно стоящим объектом или являться пристройкой дома.

Интересно воспринимаются в ландшафте бельведеры и перголы. Первые привлекают своей полной открытостью. Их принято строить на возвышении, чтобы получить возможность кругового обзора окружающих пейзажей. Вторые – не совсем беседки. Перголы скорее можно назвать навесами, так как собирают их из арок или деревянных решеток для беседки. Они не имеют ни крыши, ни пола. Ажурные конструкции щедро декорируют растениями. Именно плетущимся розам, вьюнкам и прочим представителям лианоподобных растений приходится выполнять роль стен и потолка, создавая в деревянной беседке приятную тень и особую атмосферу.

Живописная деревянная пергола

Фундамент

В качестве фундамента будут использоваться металлические трубы диаметров 150 мм. Этот вариант считается наиболее дешевым, но довольно надежным. Установка фундамента происходит в несколько этапов:

• Производится разметка дачного участка;
• Выкапывание 11 лунок (порядка 1 м);
• Установка столбов;
• Бетонирование столбов и установка по уровню;
• После высыхания сверху укладываются куски рубероида.

Фундамент По правде говоря, я до сих пор не понимаю, зачем нужно было так загоняться с фундаментом. В данном случае вполне хватило бы обыкновенной бордюрной плитки или газоблоков.

В процессе строительства на вашем участке рекомендую изучить этот вопрос более глубоко, вероятнее всего, не нужно будет париться с бетоном и установкой столбов.

Беседки из металла, поликарбоната, кирпича

Строительство беседок из кирпича, металлического профиля или поликарбоната имеют свою специфику. Вы можете комбинировать все материалы вместе, чтобы получить комфортное место для отдыха семьи и друзей.

При проектировании и планировании строительного процесса учтите:

• беседки из металла потребуют большого количества работы с профилем. Вам понадобится сварочный аппарат или инструмент для нарезки отверстий под метизы. Вы можете сделать постройку с коваными пролетами, металлическими перилами. Учтите, что материал подвержен коррозии, поэтому его необходимо обрабатывать специальными составами. Сооружение необходимо поставить на надежный фундамент из винтовых свай, блоков или бетонной ленты. Крышу вы можете сделать из любого материала. Поверхности скамеек и столиков лучше соорудить из дерева;
• беседки из поликарбоната – это легкие конструкции, которые можно быстро построить. Устанавливают такие сооружения на блоки, винтовые сваи или ростверк из бруса. Сначала строят каркас из дерева или металла. На остов зашивают поликарбонатные листы разного размера. Вы можете соорудить заграждения до середины стены и крышу из сотового материала с высокой пропускной способностью. Используйте поликарбонат толщиной не 1,5 см. Помните, что пластик быстро воспламеняется. В такой постройке готовить блюда на огне опасно;
• беседки из кирпича подразумевают установку кирпичных опор. Вы можете сделать кладку вместо стоек в соответствии с проектом. Каменные столбы нуждаются в мощном фундаменте. Залейте под постройку бетонную ленту или монолит. Перила, стены и крыша строения может быть смонтирована из любого другого материала.

https://youtube.com/watch?v=k3uDk9-LUio

Вы можете комбинировать в самостоятельном строительстве дерево с камнем, кирпич с металлом, железо с поликарбонатом. Все зависит от вашей фантазии, желания, умения проектировать и строить.

С чего начать проект беседки

Чтобы выбрать для проекта беседки оптимальное место расположения на участке используйте следующие правила:

1. Беседку лучше располагать вблизи естественных или искусственных водоемов, это позволит обеспечить естественный приток свежего воздуха в жаркое время суток;
2. Окна беседки нужно ориентировать на красивый вид и хотя бы одна ее сторона освещалась бы солнцем;
3. Наличие естественной защиты от продувания ветровыми потоками, это могут быть естественные зеленые насаждения или высокий забор;
4. В зависимости от формы беседки и ее функциональности под ее строительство будет необходимо 4 – 20 м.кв площади.

Обратите внимание, как удачно распланирован дачный участок на схеме ниже:

Устройство деревянного пола беседки

Для крепления лаг к нижней обвязке лучше всего воспользоваться специальными кронштейнами из оцинкованного металла, что значительно упростит и ускорит работу. При помощи нивелира или ватерпаса устанавливаются отметки для установки кронштейнов.

Кронштейн, установленный на брусе. На бревне необходимо будет затесать топором ровную площадку для установки кронштейна.

Напольные доски должны быть нормальной влажности (не более 20 процентов), так как если использовать влажную древесину, впоследствии, при высыхании настила, неизбежно образуются щели, появится скрип при движении по полу. Толщина напольной доски должна быть не менее 20 мм.

Напольные доски имеют пазы, которыми соединяются между собой

Крепление напольных досок производится шурупами, установленными под наклоном в 60 градусов в нижнюю часть паза.

Для того чтобы головки шурупов не препятствовали установке последующей доски, дрелью делают потайные углубления глубиной 2-3 мм. Диаметр сверла должен соответствовать диаметру головки шурупа.

Крайние доски настила дополнительно закрепляются шурупами, установленными в потайные углубления, под прямым углом к лаге.

Обеспечить плотное соединение напольных досок поможет нехитрое устройство, состоящее из двух клиньев и струбцины

Для устройства покрытия из досок для беседки, изготовленного своими руками, потребуются следующие инструменты:

• Молоток.
• Шурупы.
• Дрель со сверлом.
• Отвертка или шуруповерт.
• Струбцина.
• Пила по дереву.

Закончив с покрытием для пола, можно переходить к устройству стропильной системы.
