Навес для автомобиля на даче: сооружение своими руками

Инструкция, как спроектировать навес из поликарбоната своими руками – чертежи, фото, расчеты частной автостоянки

Обычно под поликарбонатную крышу делается каркас для навеса из профильной трубы с ребром 100*100 мм. Для точного расчета следует учесть снеговые и ветровые нагрузки. Чтобы рассчитать фермы для навеса своими руками, потребуются следующие данные:

  • размер пролета;
  • чертеж с общими габаритами фермы;
  • расчетное сопротивление металла, Ry= 2,45 T/см2;
  • тип крепления узлов (болтовой, сварной);
  • 01.07-85 СНиП нагрузки и воздействия;
  • П-23-81 СНиП стальные конструкции.

Расчет фермы из профильной трубы для навеса:

Арочная ферма для навеса из поликарбоната, радиус проще вычислить графическим путем

Пролет между опорными столбами 6000 мм, расстояние между крайними узлами – 6500 мм, между нижним и верхним поясом высота 550 мм, стрела f=1,62 м, радиус – 4100. Отсюда длина профильной трубы нижнего пояса:

MH = π*R: 180, где

MH —размер трубы пояса снизу,

R — радиус дуги,

π — 3,14.

MH = 3,14*4,1*93,7147: 180 = 6,73 м.

Длина трубы верхнего пояса:

MH = 3,141*4,1*105,9776180 = 7,61 м.

Длина стержней на нижнем поясе при 12 пролетах:

L = 6.73:12 (кол-во пролетов) = 0.56 м.

Согласно расчетам, так будет выглядеть проект навеса из металлических конструкций

Для кровли навеса из поликарбоната потребуется рассчитать расстояние между обрешеткой. Вычисления потребуют СНиП, закон теоретической механики и сопромат, поэтому предлагаем готовую таблицу с расчетами специалистов.

Таблица размеров обрешетки навеса из металлопрофиля для разных регионов

Конструкция навеса

Навес

Наш навес имеет размеры порядка 900х750 см. Плоскость каждого кровельного ската составит около 500х750 см. В общем это 1000х750 см, т.е. 75 м2 суммарной площади.

С функцией опор для такого навеса прекрасно справятся бетонные столбы диаметром около 300 мм. Каждая из таких опор способна выдержать в среднем 1 т веса. На практике это значение еще более внушительное, но мы поверим утвержденным нормативам.

Умножаем суммарную площадь кровельных скатов на значение снеговой нагрузки для нашего региона, добавляем к полученному результату вес самой крыши, делим рассчитанное число на 1000 кг и обнаруживаем, что для обеспечения должной устойчивости навеса таких размеров нужно поставить около 7,5 столбов. Окружаем в большую сторону, т.е. до 8. В результате мы установим по опоре в углах навеса и по одной стойке в центре каждого пролета.

Опоры будем погружать на глубину порядка 1,2 м. С таким фундаментом навес точно не провалится.

Схема навеса

Виды

Прежде чем приступить непосредственно к самому строительству, следует выбрать, какого вида навес будут строить. Они делятся по типу крыши:

  1. Прямая крыша. Строят для защиты автотранспорта от дождя или снега.
  2. Покатая крыша представлена односкатным и двускатными типами. Она выполняет также защитные функции.
  3. Фигурная конструкция крыши. Это украшение дома и участка.

Также делится по типу строительства:

  1. На опорных конструкциях. Этот вид применяют широко. Пространство под ним может быть использовано как стоянка для автотранспорта, места для летнего отдыха или для хранения хозяйственного оборудования, инвентаря.
  2. Консоль. Представляет собой козырёк, который может быть расположен по периметру дома. По ширине он не должен превышать 2-х метров. Консольная конструкция крепко крепят к стене дома, защищает окна, двери от воздействия негативных погодных факторов.

Правила сооружения деревянного навеса

В независимости от выбранного материала в первую очередь определяются размеры навеса для машины. Здесь учитывается высота, которая зависит от высоты самого авто. Но есть так называемый стандартный параметр, который подойдёт для всех видов машин, даже для грузовых. Это 2,5 м.

Что касается ширины, то минимальный параметр – это ширина авто плюс 1 м. Считается, что полметра с каждой стороны даст возможность без проблем припарковаться. Длина выбирается точно также. То есть длина машины плюс 1 м. Если вас волнует вероятность, что косой дождь все же попадёт на автомобиль, то нет никаких ограничений сделать навес более широким и длинным. Но если участок этого сделать не позволяет, то берете за основу эти минимальные параметры.

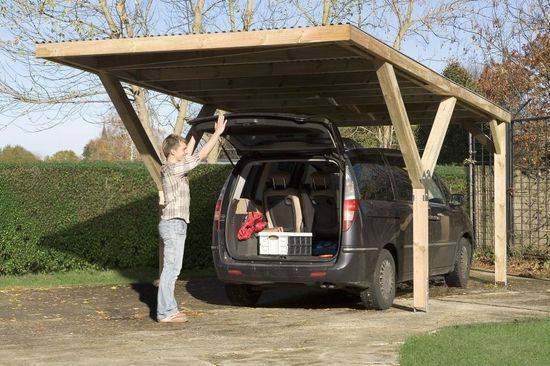

Теперь переходим непосредственно к сооружению деревянного навеса для машины. Начинать надо с закладки фундаментов. Их количество определяется количеством столбов, которые будут поддерживать крышу. Обычно фундаменты для брусов – это залитый в подготовленные ямы бетонный раствор. Они могут быть круглого сечения или прямоугольного

Важно правильно выбрать глубину заложения. Считается, что это должно быть ниже промерзания грунта

Но не всегда

Многое будет зависеть от веса самого навеса. Чем больше масса, тем глубже закладывается фундамент

Но не всегда. Многое будет зависеть от веса самого навеса. Чем больше масса, тем глубже закладывается фундамент.

Фундамент для деревянного навесаИсточник stroykarecept.ru

Деревянный брус – не металлическая труба, поэтому для её крепления к фундаменту необходима закладная деталь. На фото выше одна из разновидностей таких деталей показана. Она закладывается на стадии заливки бетона

Обратите внимание, что все закладные выставляются по уровню и в одной плоскости. И хотя выровнять опорные столбы по высоте можно подрезкой, все равно фундамент под навес должен соответствовать определённой ровности

Следующая операция – установка опор из брусов

Их просто устанавливают вертикально и крепят к закладным деталям с помощью саморезов или болтами насквозь. Далее производят обвязку по верхним краям, для чего используют все тот же брус того же сечения. Крепление проводят саморезами и специальными металлическими деталями в виде уголков, как показано на фото ниже

Следующая операция – установка опор из брусов. Их просто устанавливают вертикально и крепят к закладным деталям с помощью саморезов или болтами насквозь. Далее производят обвязку по верхним краям, для чего используют все тот же брус того же сечения. Крепление проводят саморезами и специальными металлическими деталями в виде уголков, как показано на фото ниже.

Соединение опорных стоек с верхней обвязкойИсточник banya-expert.com

После монтажа верхней обвязки переходят к сооружению крыши. Здесь используется стандартная технология в зависимости от выбранной формы. То есть собирается каркас из стропил и обрешётки, на которую укладывают кровельный материал. Потолок обычно не подшивают, хотя это может сделать сооружение более красивым.

Самый последний этап – формирование пола. Здесь также нет каких-то ограничений. Чаще заливают бетонные полы, реже асфальтовые. Нередко облицовывают пол тротуарной плиткой или брусчаткой. Подойдёт камень. Все зависит от финансовых возможностей. Единственное, что надо отметить, если навес является частью композиции, то и его крышу, и его полы покрывают материалами, которые использовались на всем участке.

К примеру, кровельный материал, которым покрыт дом, должен быть уложен и на навесе. Если приусадебная площадка и аллейки уложены каменной плиткой, то не стоит выделять полы, покрыв их каким-нибудь другим стройматериалом.

Крыша дома и навеса в едином стиле из одного кровельного материалаИсточник remont-book.com

Навес из поликарбоната

Давайте рассмотрим, как делают навес для автомобиля из поликарбоната. Нюансов укладки этого материала много. И от того, были ли они выполнены или нет, зависит качество конечного результата

Итак, на что надо обратить внимание:

  • листы поликарбоната укладываются защитной плёнкой вверх;
  • подрезаются панели по размерам легко, для чего можно использовать ножовку по металлу или электролобзик;
  • соединяются листы на кровле специальными профилями, то есть сначала укладываются профили, затем в них с двух сторон вставляются листы краями;
  • профили предварительно крепятся к деревянным элементам кровли саморезами;
  • после укладки всего кровельного материала со всех поликарбонатных панелей снимается защитная плёнка;
  • края листов по периметру крыши закрываются защитной лентой, чтобы внутрь сот не попала влага, где она со временем заплесневеет.

Деревянный навес для автомобиля, покрытый поликарбонатомИсточник tvoidvor.com

Как построить навес для автомашины своими руками

Сооружение своими руками навеса для машины на дачу – несложная задача для тех, кто минимально знаком с основами строительства. Для возведения конструкции выбирается самое подходящее место, составляется подробный проект. Далее требуется залить фундамент, поставить на него каркас с опорами, оформить площадку, установить саму кровлю. Проще всего самостоятельно сделать односкатную крышу, опирающуюся на шесть-восемь столбов.

На сегодняшний день разработано большое количество проектов, позволяющих построить навес.

Выбор места, создание проекта с чертежами, схемами

Наиболее подходящее место для создания укрытия – со стороны въезда на участок. Его выравнивают, очищают от мусора, крупных растений. При наличии гаража, навес примыкает к нему спереди или сбоку. При создании чертежа требуется измерить длину, ширину, высоту машины – ей не должно быть «тесно», а на площадке оставляют достаточно места, чтобы беспрепятственно обойти авто вокруг.

В регионах, где ветер сильный и порывистый, скат крыши делается более пологим, а угол наклона составляет 25 градусов.

Изготовление фундамента

Основание для тяжелого навеса с опорами из кирпича, камня, металлочерепицы, делают монолитным – из бетона. Для этого производится разметка, выкапывается траншея, выполняется монтаж каркаса из арматуры и опалубки, заливка, выравнивание основания.

Периметр для стоянки подбираем на уровне 3×6 м.

Для небольшой машины, легкого укрытия из досок и поликарбоната, достаточно свайного фундамента. Под сваи, которых берется по количеству столбов-опор (6-10 штук), бурятся или выкапываются ямы. Последние заливают цементом после того, как опора (свая) с «якорем» уже помещена внутрь, а на дно насыпан щебень и песок. В другом варианте винтовые сваи вкручиваются прямо в землю, на глубину 1,2-1,6 метра, а сверху к ним привариваются трубы нужной высоты.

Строительство каркаса с опорами

Каркас устанавливается на предварительно подготовленное основание – бетон должен застыть, хорошо просохнуть. После, на заранее установленные закладные детали, монтируются опоры, на них – горизонтальные перемычки, наклонные части обрешетки. Стандартное расстояние между опорами, расположенными сбоку – 120-150 см., со стороны въезда – 270-290 см., высота – 215-250 см. Величина заглубления опорных элементов в фундамент зависит от тяжести кровли – 50-70 см.

Фиксацию производят за счет усиленных стальных полос или уголков.

Оформление площадки

Сама площадка укрытия заливается бетоном, выкладывается кирпичом, тротуарной плиткой, керамогранитом. Допустимо оформить помост предварительно окрашенными, пропитанными антигнилостными и инсектицидными составами досками, но такое покрытие не слишком долговечно, особенно, если машина большая, тяжелая. По бокам конструкции допустимо монтировать перила, полноценные высокие стенки.

Участок под навесом можно выложить тротуарной плиткой.

Установка кровли

Кровельная конструкция монтируется на предварительно созданную обрешетку из металла, бруса. Вначале на опоры укладывают самые длинные горизонтальные балки или трубы, после к ним прикручиваются, прибиваются, привариваются поперечные перекладины, наклонные части. Небольшой навес накрывают одним-двумя листами материала, для более крупных количество элементов превышает 6-12.

Среди материалов для покрытия крыши лучше выбрать профнастил.

Профнастил, поликарбонат, черепицу на наклонную крышу, начинают укладывать с нижнего края, чтобы стекающая сверху дождевая вода не накапливалась на поверхности. Детали располагают «внахлест» на 20-30 см., используя подходящие для того или иного материала крепежные элементы в достаточном количестве.

Дизайн

Навесная конструкция декорируется по своему усмотрению, но так, чтобы украшения не мешали въезду-выезду автомобиля. Для металлического, кирпичного сооружения оптимально подойдут изящные кованые детали (перила, карнизы), растения в кашпо, расположенные под самой крышей, светодиодная подсветка, гирлянда. Выполненное из дерева – оформляется резьбой, тонируется под элитные породы, расписывается узорами вручную. Допускается монтаж перил из точеных деревянных балясин, ажурных декоративных решеток.

Все детали обязательно покрываются слоем подходящего защитного состава.

Декорирование и фотогалерея неординарных решений

Чтобы сделать навес на даче под машину, а потом облагородить объект, частные мастера предлагают несколько вариантов. Декор – немаловажный элемент. Этот процесс проводится после завершения строительства, но его аспекты стоит продумать заранее. Для полностью открытого объекта, добавить эстетику возможно только по периметру.

Варианты:

Элитный способ отделки металлом. Этот вариант дорогостоящий, но при регулярной обработке, конструкция прослужит несколько десятилетий и не поменяет свой эстетический вид.

Вариант с коваными элементамиИсточник moscow-kovka.ru

Откосы можно декорировать брусками или сделать деревянную «скандинавскую» сетку по периметру. Они могут быть резными или оформленными сплошной доской.

Декор деревянными элементамиИсточник static.tildacdn.com

Можно оббить фронтоны вагонкой или закрыть поликарбонатными листами. Этот вариант будет гармонично смотреться, как с деревянными, так и с кирпичными колоннами.

Кирпичные колонны в сочетании с невесомой крышей из поликарбонатаИсточник metallika72.ru

Если в строительстве участвует преимущественно дерево, можно облагородить торцы деревянными резными изделиями, на которые потом будет крепиться водосток.

Необычная геометрия и простота монтажаИсточник plodovije.ru

Кованый вариант смотрится очень богато, но и затрат потребует соответствующих. Нельзя забывать также про внутренний декор: мебель, занавески, цветочные горшки.

Вариант из металлочерепицыИсточник yandex.net

Невесомость, легкость и современные конструкторские решения отражены в следующей вариации.

Прозрачный вариант с закрывающимся въездомИсточник alstroy.kz

Навес-шатер может быть мобильным. Бюджетный вариант такой конструкции показан на фото ниже.

Мобильный вариант навеса-шатраИсточник prom.st

Камень в сочетании с деревянными массивными балками — интересный вариант для навеса.

Каменные колонны и дерево.Источник atmosffera.ru

Нельзя забывать про освещение. Например, светодиодные трубчатые лампы.

Арочный вариант с подсветкойИсточник websvarka.ru

Также можно применять точечное освещение для навеса.

Низкий монолитный навес с точечной подсветкойИсточник pinimg.com

Как поставить столбы для навеса

Опоры для навеса можно установить разными способами. Выбор зависит от материала изготовления столба, типа грунтов и предполагаемой нагрузки на покрытие.

Монтаж деревянных столбов

Как установить деревянные столбы для навеса:

  1. Закопать столб. Для этого выкапывают яму, засыпают а дно подушку из смеси песка и щебня. Туда же опускают подготовленную деревянную стойку, тщательно обработанную от гниения. После этого засыпают грунт обратно и уплотняют его. Этот метод подходит для организации временного или легкого навеса.
  2. Прикрепить стойку к существующему столбчатому фундаменту. Это щадящий способ использования деревянных стоек. В готовые столбчатые фундаменты заранее закладывают пластины, к которым в последствии крепятся деревянные опоры.

Забивание

Забить можно металлические столбы в плотные грунты. Это отличный способ сэкономить на монтажных работах и получить надежный каркас.

В отмеченном месте устанавливают трубу, надевают оголовок (толстый слой картона) и начинают забивание до достижения плотных пород грунта. Поскольку подушка из песка и щебня при этом методе отсутствует, ориентироваться стоит именно на твердые опорные пласты. Излишки длины по верху можно подрезать. При этом, глубина столбов для навеса не должна быть меньше 1,5 метров или ½ от верхней части столба.

Бутование столбов для навеса

Это метод, аналогичный закапыванию. В отмеченном месте готовится лунка глубиной ниже уровня промерзания на 0,3 метра. На дно засыпается смесь песчано-гравийная и устанавливается столб. Далее яму послойно заполняют песчано-гравийной смесью, постоянно подливая воду для уплотнения.

Когда до вершины лунки осталось 15-20 см, заливают бетонный раствор, который служит в качестве усиления для опоры.

Плюсы метода:

  • Высокая эффективность при малых финансовых и трудовых затратах;
  • Быстрая скорость установки.
  • Недостаток – небольшая несущая способность столбов.

Бетонирование столбов для навеса

Чтобы получить надежную и универсальную опору, берут металлические трубы и заглубляют их в грунт, применяя бетонирование основания столба. Метод целесообразен для использования на подвижных и пучинистых грунтах, где сложно достигнуть плотных слоев и необходимо защитить стойку от выталкивания при пучении насыщенного водой грунта.

Как забетонировать столбы для навеса:

  • 1) Выкапывают яму на рассчитанную глубину;
  • 2) Низ засыпают щебеночно-песчаной смесью и уплотняют;
  • 3) Выставляют металлический каркас для усиления «стакана»;
  • 4) Монтируют опалубку;
  • 5) Вставляют трубу и фиксируют ее к каркасу металлической арматурой;
  • 6) Производят заливку бетона.

Инструменты и материалы

Для строительства навеса понадобятся бруски и доски такого сечения:

  • стойки: 90х90 мм;
  • брус для привязки к стене: 150х50 мм;
  • стропила: 150х50 мм.

До начала работ пиломатериалы выдерживают в течение 5-ти дней на открытом воздухе в затененном месте для просушки.

  • торцевые заглушки;
  • соединительные профили;
  • уплотнители для саморезов.

Также нужны инструменты:

  • шлифмашинка или наждачная бумага;
  • рубанок;
  • ручная циркулярная пила или ножовка по дереву;
  • дрель с ударным механизмом или перфоратор (потребуется сверлить стену) с бурами двух видов: по дереву и по бетону;
  • шуруповерт;
  • садовый бур.

Для промежуточного контроля рекомендуется использовать отвес и строительный уровень.

Преимущества поликарбоната

  • 1 Доступность материала, благодаря низкой стоимости.
  • 2 Высокая способность пропускать свет и не создавать затемненных участков.
  • 3 Высокая прочность, 1м2 навеса выдерживает 50 кг свежевыпавшего снега,
  • 4 Низкий вес, м2 материала панели толщиной 4 мм весит 0,8 кг, а толщиной 1 см – 1,7 кг, что в 7 раз легче стекла.
  • 5 Инертный по отношению к воздействию окружающей среды.
  • 6 Морозоустойчивый, выдерживает понижение температуры до -140 С.
  • 7 Долговечный материал.
  • 8 Безопасный, не горит, при механических повреждениях не образует режущих острых углов, не выделяет токсичных веществ.
  • 9 Легко ухаживать, не скапливает пыль, не поддается гниению, на поверхности не размножаются бактерии и плесень, не повреждают насекомые, не требует дополнительного защитного покрытия.

Последовательность работ

Строительство осуществляется в таком порядке:

  1. Пиломатериалы остругивают и ошкуривают, затем обрабатывают антисептиками и антипиренами.
  2. Размечают на стене положение бруса-привязки.
  3. Высверливают в брусе-привязке отверстия под крепеж, затем прикладывают его в соответствии с разметкой к стене и отмечают на ней положение отверстий.
  4. Высверливают перфоратором отверстия под гильзы анкерных болтов, устанавливают их и прикручивают брус к стене.
  5. Садовым буром выполняют в земле отверстия под стойки. Глубина — на 15 см больше глубины промерзания грунта (зависит от широты).
  6. На дне отверстий устраивают щебеночно-песчаную утрамбованную подушку толщиной 10 – 15 см.
  7. В отверстие вкладывают сшитую из геотекстиля трубу, равную по диаметру.
  8. Устанавливают стойку, выставляют ее по отвесу в вертикальное положение и фиксируют подпорками.
  9. Засыпают в отверстие щебень и пропитывают его цементным молочком.
  10. После отвердения цементного раствора подпорки снимают.
  11. В стойках вырезают пазы.
  12. В пазы устанавливают бруски верхней обвязки и прикручивают их к стойкам саморезами.
  13. В брусе-привязке и расположенном параллельно ему брусе верхней обвязки, выполняют пазы глубиной 4 см для стропил.
  14. Устанавливают в пазы стропила и прикручивают их к брускам посредством уголков и саморезов.

Элементы навеса

Стойки для небольших навесов устанавливаются более простым способом:

  • на заглубляемую часть надевается стальная труба;
  • стойка устанавливается в отверстие на щебеночно-песчаную подушку и фиксируется временными подпорками;
  • в яму засыпают грунт с послойной трамбовкой;
  • демонтируют временные подпорки.

Заглубляемую часть деревянного столба для защиты от гниения обжигают или пропитывают битумной смолой либо гудроном.

Укладка покрытия из поликарбоната

Кровлю монтируют в таком порядке:

  1. Сотовый поликарбонат нарезают на заготовки таких размеров, чтобы стыки между ними приходились на стропила.
  2. Заготовки скрепляют соединительными профилями в целое полотно. Профиль состоит из двух частей: одна прикручивается к стропильной ноге, вторая прищелкивается к ней, зажимая стыкующиеся листы поликарбоната. Желательно использовать соединительный профиль с резиновыми прокладками. Он стоит дороже обычного, но зато обеспечивает герметичное соединение.
  3. В поликарбонате и стропилах совместно просверливают отверстия под крепеж с шагом 30 – 40 см. При сверлении от края листа отступают не менее 4 см. При выполнении отверстий необходимо следить за тем, чтобы сверло располагалось строго перпендикулярно по отношению к поверхности поликарбоната.
  4. Отверстия в поликарбонате рассверливают более крупным сверлом, превосходящим по диаметру саморезы на 2 мм. Эта разница позволит пластику меняться в размерах при изменении температуры без внутренних напряжений.
  5. Прикручивают поликарбонат саморезами с уплотнительными шайбами. Крепеж затягивается так, чтобы шайба была слегка прижата. В случае сдавливания шайбы в результате сильной затяжки, она быстро потеряет эластичность и станет пропускать воду.
  6. На торцы листов поликарбоната наклеивают перфоленту, затем надевают на нее специальные заглушки.

Строительство навеса завершено.

Процесс устройства деревянного навеса не сложен, для его реализации не требуются дорогие специальные инструменты. Не нужен и декор, так как древесина в условиях загородной местности сама по себе смотрится естественно и привлекательно. Все это делает данную конструкцию доступной для самостоятельного изготовления и в кратчайшие сроки.

Мобильный навес

Мобильные металлические навесы состоят из складной компактной конструкции – каркасов с тентами. Они защитят автомобиль во время осадков в любом месте. Установить мобильную конструкцию на одну машину можно за два часа.

Использование навесов в качестве летнего варианта станет идеальным решением, но заменить полноценный теплый гараж они не могут. Построить навес для дачных участков возможно без больших материальных затрат. Готовые проекты помогут осуществить идею строительства своими руками.

  • Автор материала
  • Другие материалы

Автор Кристиан

Задача защиты кузова автомобиля от солнечного света и атмосферных осадков может решаться разными способами. Один из самых недорогих вариантов – это навес для машины, возведённый из доступных строительных материалов. Подобные конструкции отлично зарекомендовали себя и широко применяются в загородных домах и на дачных участках, которые используются преимущественно для отдыха в выходные дни и во время отпуска.

Основная функция такого сооружения состоит в обеспечении сохранности наружных поверхностей кузова автомобиля от внешних факторов. Главным врагом металла является влага, которая выпадает в виде дождя или снега. Особенно большие проблемы могут возникнуть в зимний период, когда происходит образование наледи на стеклах и лакокрасочных покрытия. При затекании талой воды в ручки для открывания дверей с последующим замерзанием возникают сложности с доступом внутрь.

Жёсткий ультрафиолет приводит к быстрому выгоранию красок и утрате автомобилем товарного вида. С учётом перечисленных факторов и принимается решение о возведении навеса той или иной конструкции. На начальном этапе формулируются технические требования к сооружению, и уже исходя из них, можно приступать к проведению проектных работ и выбору основного строительного материала.

Виды конструкций

Навес с покатой крышей

Перед началом строительства, определяется вид конструкции.

Их есть несколько:

  • С прямой крышей – чаще всего выполняет защитные функции для автомобиля, чтобы на него не попадали снег и дождь
  • С покатой крышей – за счет наклона с него хорошо сходит снег и вода. Разделяются на односкатные и двускатные
  • С фигурной крышей – конструкция создается в виде арки, пирамиды. Купола или других фигур

Разделить можно еще по типу строительства:

       1. На опорах

Навес на опорах

    2. Консольная конструкция

Консольный односкатный навес

Конструкции, установленные на опорах, отличаются обширным функционалом:

  • Для стоянки автомобиля
  • Для летнего отдыха
  • Для хозяйственных нужд

Консоль используется как козырек. Она может располагаться вдоль фасада дома. Ширина ее должна быть в пределах 2 метров. Она должна быть хорошо закреплена к фасаду, иначе сильный ветер ее может сдуть.

Роль консоли защищать окна и двери от дождя и снега. При добавлении различных элементов, она может выступать в качестве декоративного элемента.

Интересные идеи для украшения любимой дачи своими руками | 150+ оригинальных фото подсказок для умельцев

Материал для каркаса и опорной конструкции

«Скелет» мини-гаража формируют из следующих материалов:

  • дерево;
  • металл;
  • камень;
  • кирпич;
  • бетон.

Опорные столбы и каркасные детали крыши делают по точной геометрической технологии с прямыми, диагональными и закругленными элементами. В случае с деревом есть по меньшей мере 4 основных варианта соединения деталей крыши. Их соединяют обычными и строительными метизами. Металлические конструкции приваривают. Работы с деревом и металлом требуют участия хотя бы нескольких человек. С кирпичными, каменными и бетонными постройками дело обстоит сложнее. Самостоятельно еще можно возводить кирпичное строение, но не бетонное или каменное. В последних 2 случаях работают бригады мастеров. Металлические навесы хорошо выглядят на фоне садовых растений, так же как и деревянные. У них есть много абсолютных преимуществ, а у деревянных с хорошей обработкой — как минимум красивый вид. Не сильно им уступают в плане эстетики каменные мини-гаражи. К тому же строения из камня выглядят современнее. Кирпичный и бетонный навес декорируют панелями или чем-то в этом роде.

Камень, бетон или кирпич

Для самостоятельного возведения это не лучшие материалы. Каркас и опорную конструкцию из кирпича, бетона и камня рассчитывают гораздо дольше. Для установки громоздких элементов задействуют тяжелую технику. Покрытия готового навеса оставляют в неизменном виде или же отделывают чем-то вроде вагонки, сайдинга, рельефных панелей. В результате владельцы получают эстетически привлекательную постройку и экономят благодаря отказу от обычного гаража. Комбинирование материалов, включая финишное покрытие, дает преимущества в плане долговечности. Уход за каменными/кирпичными/бетонными опорами не требует особых усилий, но забирает больше времени, чем обслуживание конструкций на тонких столбах. Кирпичное строение — это в первую очередь долговечность и вариативность в плане конфигурации. Камнем пытаются подчеркнуть хороший вкус и статус, а еще покрытия не требуют дополнительной отделки.

Металл

Применяют в том числе профилированные трубы сечением 80×80 мм. Подбирают модификации с защитой от сырости, потому что металл подвергается коррозии. После заливки фундамента отмечают точки для столбов, после чего буром делают углубления. Это удобный подход с высокой точностью действий. Отверстия потом заливают бетоном. Столбы соединяют поперечинами и переходят к основному каркасу. Металлическую верхушку навеса монтируют сварочным аппаратом. Каркас крыши делают закрытым или оставляют свободным все, кроме верхнего слоя с кровельным материалом. То есть в итоге получают монолитную конструкцию или навес с фермой. Верхнюю часть металлического навеса собирают из профилированных труб сечением 40×20 мм. Под широкие навесы придется делать длинные криволинейные элементы, и сложность работ вырастет в несколько раз.

Дерево

Собрать самодельную конструкцию из древесины сможет тот, кто более-менее разбирается в столярном деле и строительстве. Самостоятельная обработка и подготовка дерева приводит к значительной потере времени. Она включает резку, заготовку элементов. Хотя предварительные работы и займут минимум неделю, выполнение будет относительно несложным, тем более что для работы по дереву есть наибольший выбор инструментов. Все узлы соединяют пластинами и метизами. Используют древесину в основном в виде брусков. Их вставляют в фундамент или вкручивают специальными металлическими соединениями с крупными анкерами. Материал для навеса обрабатывают с двойной внимательностью, чтобы рядом с транспортом и автомобильными принадлежностями на дереве не появился грибок. С точки зрения эстетики, худшее что может случиться — это растрескивание. Дерево уступает по долговечности остальным материалам.

Выбор материалов и подготовка инструментов

Главное требование, предъявляемое к качеству профильной трубной продукции – это прочность. Чтобы обеспечить устойчивость несущих деталей конструкции из них, нужно выбирать трубы с минимальными параметрами, равными 80х80 миллиметров. Для дополнительных элементов оптимальным размером сечения будет 40х20 миллиметров.

Чтобы определиться с количеством кровельного материала, сначала рассчитывают площадь накрываемой поверхности, а потом полученный результат увеличивают на 5 %. Крепление выполняют кровельными болтами и специальными прокладками.

Конструкцию собирают одним из способов:

  1. Сварочным. Но для этого необходимо не только иметь в наличии сварочный аппарат с электродами, но и знать, как правильно сварить навес из профильной трубы. Без навыков такую работу сделать невозможно.
  2. Применяя резьбовые соединения. Для этого необходимы металлические уголки и крепежные болты.
  3. С использованием специальных хомутов.

Навес, сделанный своими руками, стоит намного дешевле, чем покупной. Он будет отвечать требованиям при условии строгого соблюдения технологии его возведения.

Расчет столбов

Прежде, чем закупать материал и приступать к работам, необходимо рассчитать количество опор и глубину их заложения, выбрать тип устройства подземной части стойки.

Расчет количества опор под навес

При определении количества опор нужно рассчитать нагрузку на 1 столб и соотнести ее с допустимым шагом столбов. В среднем, одна металлическая труба диаметром 80…100 мм способна выдержать нагрузку до 250 кг. В нее входит:

  • Вес кровельного участка (навеса);
  • Собственный вес трубы;
  • Масса снежного покрова.

Обычно навес обустраивают под 1 автомобиль или небольшую площадку. На примере периметра 6х3 метра понадобится 8 опор:

  • 4 в углах;
  • По 2 с каждой стороны между угловыми стойками.

Среднее расстояние между опорами – 2,0 метра, можно принять и больше – 2,5 метра.

То же касается каменных стоек

В этом вопросе также важно учесть гибкость кровельного покрытия, чтобы оно не провисло под тяжестью снега. Больше 2-2,5 метров между опорами без дополнительной подкровельной балки принимать не следует

Величина заглубления опоры

Установка столбов для навеса осуществляется в грунт. Чтобы стойка стояла ровно, необходимо принять правильную глубину для закапывания её основания и способ погружения и фиксации в грунте. Столб может быть введен в землю следущими способами:

  • 1) Вбивание подойдет для металлических опор под небольшие навесы с легкими укрывными материалами. Вбивание возможно только на плотных грунтах, ни в коем случае нельзя прибегать к этому способу на суглинках и пучинистых почвах;
  • 2) Бетонирование способно усилить несущую способность столба на любых почвах. Бетонированию подвергают металлические столбы, реже — дерево;
  • 3) Бутование. По сути, это вкапывание столба, но с применением уплотняющих почву материалов – щебня, гравия.

Глубину определяют по величине промерзания грунта в регионе. Столб заводят на глубину ниже табличной на 20-30 см, не нужно забывать об обустройстве подушки 10-15см.

Варианты навесов, защищающих машины от осадков и солнца

Простое сооружение на дачном участке или придомовой территории для защиты авто представляет собой крышу, установленную на четыре опоры. Чтобы сделать навес для машины своими руками дешево, нужно подойти к процессу строительства практично, подобрать надежные и недорогие материалы.

В качестве постройки, заменяющей гараж, вы можете возвести навес:

  • пристроенный к жилому дому, хозяйственному сооружению или высокому забору. Конструкцию сооружают из двух стоек и присоединенной крыши, закрепляемой к стене или ограждению;
  • мобильный, с возможностью передвижения по участку и применения под другие нужды. Сооружение имеет крышу, установленные на четыре опоры, оснащенные колесами;
  • стационарный, построенный на недвижимых, закрепленных в почвогрунте, опорах. Постройка может быть возведена из любых материалов, быть разной формы.

При необходимости автомобильный навес можно использовать в качестве беседки во время пикника или, защищающей от осадков, укрытием для растений в передвижных посадочных емкостях. Наибольшую защиту транспортному средству обеспечит постройка с торцевыми зашитыми стенами.

Как подготовить место

Машину не ставят просто на землю, не вариант и засыпка гравием, колеса на ней пробуксовывают, со временем ровная поверхность деформируется, образуются ямы. Оптимально – сделать неглубокую стяжку, залить бетоном. Это позволит беспрепятственно мыть машину, не переживая о стоке воды.

Пошаговые действия:

  • Обозначить границы конструкции при помощи колышков и веревки.
  • Срезать дерн.
  • Снять верхнюю часть грунта, заглубляя на 15-20 см.
  • Сделать «подушку» из щебня, песка, хорошенько все утрамбовать.
  • Стяжку делают с небольшим уклоном в сторону от дома (построек, грядок и пр.), или по периметру выкладывают дренажные трубы.

Если машина тяжелая, то обязательно используют армированную сетку, арматуру.

После из досок «дюймовок», шириной не менее 25 см делается временная опалубка. Заливается первый уровень бетонной смеси, выравнивается, укладывается арматура или армированная сетка. Сверху заливается 2 порция бетонной смеси.

Площадка под авто будет готова через 1,5 — 2,5 мес., все зависит от погодных условий. Чтобы бетон не растрескался его периодически увлажняют, защитить от осадков, мусора можно, накрыв пленкой.

Список полезных функций

Первое и самое главное достоинство навеса – защита авто от пагубного воздействия окружающей среды. Второй плюс чисто бытовой – владельцу, несомненно, гораздо приятнее садится (выходить) в дождь под укрытием, чем бежать быстро и залезать с мокрыми ногами, одеждой в салон.

Несмотря на то, что специалисты утверждают – «машина в гараже гниет быстрее», влияние атмосферных явлений на кузов не менее худший вариант.

Навес защищает автомобиль от:

  • Дождя, снега. Металлические детали быстрее подвергаются коррозии, а при плохой герметичности вода попадает в салон.
  • Града. Крупные градины способны пробить кузов, побить стекла.
  • Грязи. Пыль, птичий помет.
  • Солнечных лучей. Солнце, особенно жарким летом, способствует выгоранию обивки на сидениях внутри салона и портит покрышки.

Немаловажно и то, что садится или выходить из машины в дождь или снег под навесом гораздо приятнее, чем под открытым небом. Зимой водитель избавляет себя от обязанностей чистить машину от снега, расчищать вокруг нее сугробы после снегопада

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий

Adblock
detector
