Технология изготовления электропривода для медогонки своими руками

Установка привода

При сборе мёда рекомендуют размещать устройство на деревянной крестовине так, чтобы под краном располагалась ёмкость для стекания продукта. А если на пасеке трудится пчеловод в единственном числе, то пока он распечатывает соты, медогонка простаивает; при откачке мёда на хордиальной медогонке в движении находится не только барабан, но и механизм поворачивания кассет, сами кассеты, рычаги и привод. После этого надеть ременной трос и натянуть пружину. Их можно прикрутить параллельно.
Круглым напильником в колесе просверливаете углубление в 0,,12 см, затем при помощи трехгранного инструмента придаете ей конечную клиновидную форму.
Однако купить довольно дорогостоящий агрегат может позволить себе не каждый фермер, а вот изготовить его, как оказывается, не очень сложно.
Крутящий момент, вместо рук человеческих, обеспечивает электродвигатель, запитанный от батарей аккумуляторных или от сети на вольт. Эксплуатация медогонки Колеса шкива затягиваются ремнем при помощи пружины.
Торможение устройства плавное. Более легкую модель сооружают из фанеры, скрепляя гвоздями или клеем.
Прибор позволяет настраивать скорость и время откачивания меда.
Вращаясь, она отделяет мед от соторамок.
Обзор медогонки с электро приводом АВВ-100, пасека

Конструкция

Хорошее качество меда также зависит от сохранения сотовых рамок, именно поэтому выбор, состав ее конструкции следует считать одним из важнейших этапов в пасеке. К основным запчастями относятся:

  • Бак или чан;
  • Барабан (ротор), в который вставляют сотовые ячейки;
  • Привод.

Благодаря быстрым вращениям, под воздействием центробежной силы, мед вылетает из сотовых рамок и стекает в чан. По удобству разделяются на вертикальные и горизонтальные. Опираясь на количество ульев и производимого меда, стоит выбрать более комфортную для вас конструкцию.

Вертикальная

Обычное стандартное оборудование, при котором кассеты и центрифуга располагаются вертикально, от чего, собственно, и название. Механизм оборотов происходит в вертикальном положении.

Горизонтальная

Такой тип более эффективный, так как на нее действует одновременно центробежная и гравитационная сила, вследствие чего получаем сильный высасывающий результат. Есть возможность наклонять центрифугу.

Особенности использования

Если у вас на участке только один улей, то вам достаточно отломать соты из рамки. Но когда пчеловодство не просто хобби, то без медогонки не обойтись. Особенно популярны конструкции, которые используют центробежную силу для работы. В середину центрифуги помещается кассетный барабан, размер которого должен соответствовать рамкам. При вращении конструкции мёд вытекает из сот, его потом легко собирать.

Начинающие пчеловоды не считают покупку такого устройства верным решением, стоимость слишком высока. И тогда они задаются вопросом, как сделать медогонку своими руками? Что же касается предприятий, которые занимаются продажей мёда в больших масштабах, то они отдают предпочтение профессиональным решениям.

Чтобы понять какого размера должна быть медогонка, нужно исходить из рамок в улье. Оптимальный диаметр — 65 см.

Материалы

Самое важное решение, перед созданием аппарата, это выбрать материал. Построить медогонку своими руками из стиральной машинки или пластиковой бочки? Подбор материала очень важен, ведь он должен спокойно переносить воздействие кислот и быть пригодным для использования в пищевой промышленности

Исходя из этого, есть несколько вариантов самодельного аппарата:

  • Дерево — повсеместно применялось для изготовления медогонок. Достаточно было подобрать бочку нужного размера, специально сколачивать её не нужно. Для того, чтобы значительно облегчить аппарат, можно использовать фанеру. Конструкция собирается при помощи гвоздей или клея. Сейчас деревянные медогонки используются довольно редко.
  • Алюминий — довольно хороший вариант. Аппарат получается прочным и лёгким. Для его изготовления берут большую кастрюлю или бочку, старая стиральная машинна тоже подойдёт.
  • Нержавейка — самый практичный вариант и очень популярный среди пчеловодов. Конструкция, изготовленная из этого материала, прослужить долгое время. Мёд легко соскальзывает с нержавейки, что значительно облегчит его сбор. Встречаются стиральные машинки, изготовленные из этого материала. В магазине без проблем можно приобрести лист нержавейки нужного размера и сделать барабан самому.
  • Пластик — один из самых дешёвых вариантов. Достаточно использовать пищевые бочки. Они изготавливаются из очень прочного и качественного материала. Стоимость таких бочек довольно низкая, что позволяет значительно удешевить конструкцию. Самодельный аппарат из пластика, это хороший выбор для человека, только начавшего заниматься пчеловодством.

Установка электропривода

Примем, что у вас имеется готовый электропривод, потому что сборка с нуля – это тема для отдельной длинной статьи.

Общая схема медогонки (размеры ориентировочные)

В таком случае процесс установки в общем виде будет примерно таким:

  • С медогонки снимается её исходный привод.
  • В соответствии с тем, какой именно диаметр у вала медогонки, просверливается шкив и устанавливается сверху на вал.
  • На пластину аппарата устанавливается подходящая шпилька с распоротой втулкой.
  • Генератор доводится, на нём закрепляется шкив поменьше, который рассверлен по диаметру вала.
  • Генератор надевается на шпильку, корректно фиксируется, к нему подключается электронапряжение нужной вольтажности (обычно 12 вольт).

Установленный и подключенный генератор

  • На уступе шкива напильником протачивается клиновидная канавка.

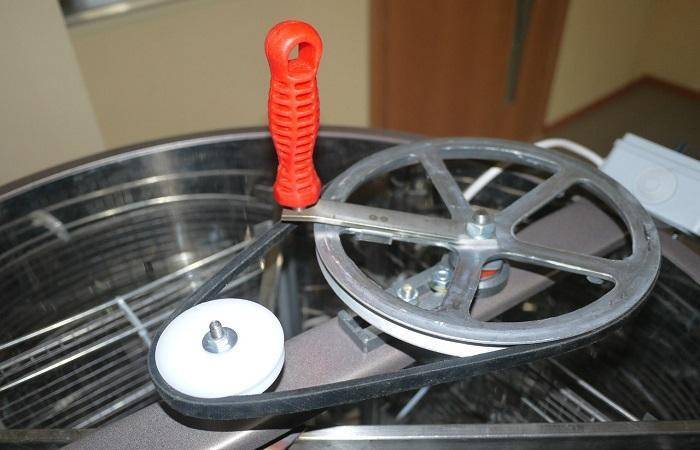

  • На шкивы надевается ремень, который натягивается при помощи пружины.

Натянутый ремень

К выключателю с часовым механизмом присоединяется одна из клемм двигателя, другая подключается через одну секцию блока сопротивления.

Вариант собранной медогонки на генераторе Г 108

Готово, получился несложный электрический вариант медогонки. Это очень упрощённый подход, лучше искать индивидуальные схемы для ваших медогонок и для ваших приводов – тогда результат будет наилучшим. Учтите, что если приведённая выше инструкция (равно как и другие инструкции) для вас непонятна, лучше обратитесь за помощью к тому, кто разбирается в технике, иначе вы можете и вовсе подвергнуть себя опасности, не говоря о том, что испортите устройство.

Инструкция по эксплуатации

При использовании заводского агрегата перед первым применением обязательно надо изучить инструкцию по эксплуатации и придерживаться ее каждый раз. Особенности применения оборудования зависят от его конструктивных особенностей.

Общие положения по эксплуатации следующие

  • Перед каждым применением промывать детали горячей водой. Можно прибегнуть к мойке высокого давления или использовать моющие средства, которые предназначены для агрегатов, контактирующих с пищевыми продуктами.
  • У агрегата с электропитанием должен быть дифференциально-текущий выключатель номинального пускового тока. Его исправность надо регулярно проверять.
  • Допускается установка оборудования только на сухой пол (почву). Поверхность должна быть относительно ровной.
  • При повреждении питательного не отключаемого или соединительного провода ремонтом и заменой должен заниматься мастер, гарант или специальный ремонтный завод. Использование агрегата с поврежденным проводом не допускается.
  • Провод питания должен быть удален от острых, режущих поверхностей (краев), источников тепла, открытого огня.
  • Включать агрегат в сеть можно только сухими руками. Обязательно предварительно убедиться в том, что управление выключено (позиция выключателя «0»). Необходимо проконтролировать совпадение номинального напряжения оборудования с источником питания.
  • После закрытия крышки медогонки открывать ее до конца цикла запрещается.
  • Во время работы агрегата запрещается его перемещать, выполнять профилактические работы.
  • Движок оборудования и его управление необходимо защищать от влаги во время работы оборудования, его чистки и хранения.
  • Запрещено допускать к эксплуатации агрегата лица с ограниченными физическими, психическими и сенсорными способностями, отсутствием должных знаний и опыта.
  • При возникновении неполадок или какой-либо угрозы во время работы агрегата необходимо использовать аварийный выключатель. Запускать оборудование повторно можно только после решения проблемы.
  • Не допускается хранение оборудования при минусовых температурах. Включать его можно при температуре выше 5 градусов. Если агрегат перед работой был перемещен в помещение или из помещения с другим температурным режимом, необходимо оставить его на некоторое время для достижения температуры окружающей среды.
  • Хранить медогонку следует в чистом виде и в достаточно освещаемом помещении.
  • Агрегат необходимо чистить и просушивать после каждой эксплуатации (допускается несколько циклов без чистки во время одного медосбора).

При чистке изделия не допускается намачивание электрических элементов. Не следует также допускать контакта подшипника с водой.

Рабочий цикл агрегата и подготовка к нему осуществляются по следующему алгоритму

  1. Установить медогонку.
  2. Установить рамки – они должны быть расположены правильно и умещаться в кассете.
  3. Закрыть крышку.
  4. Запустить оборудование.
  5. Скорость вращения увеличивать постепенно. Начинать сразу с высокой скорости нельзя.
  6. По завершении цикла работы оборудование отключить от питания.
  7. Крышку агрегата снять.
  8. Рамки вынуть.
  9. Если откачка меда больше производиться не будет, то почистить оборудование, просушить его и отправить на хранение.

Конструкция и принцип работы самоделки

Чтобы понять, как работает медогонка, достаточно ознакомиться с ее конструкцией. Для изготовления оборудования используют разные материалы, но принцип действия остается идентичным для всех моделей: в барабане создается центробежная сила, под воздействием которой сладкий продукт выталкивается а из сот. Мед разлетается по стенкам бочки, а потом постепенно стекает вниз. В нижней части устройства расположено отверстие, через которое продукт попадает в емкость.

Независимо от внутреннего исполнения, медогонка состоит из:

  • резервуара для сбора меда;
  • внутренних элементов (привода и кассет, расположенных внутри бака).

Существуют механические и автоматизированные модели. В первом случае используется ручной или ножной привод, а во втором – электрический мотор.

В зависимости от расстановки рамок выделяют радиальные и хордиальные медогонки.

Превращение хордиальной медогонки в радиальную своими руками

С помощью ее можно будет откачать до 40 рамок. Она имеет свои минусы – невозможно полноценно откачать рапсовый вид меда. В отличие от хордиальной не разрушает рамки и соты.

Этапы превращения:

Чтобы установить барабан снизу приваривается кольца, для их изготовления используется 8 мм проволока.
Кольцо необходимо сделать вверху, понадобится уголок или профиль, устанавливаются пазы, куда можно будет ставить рамки.
Перед использованием радиальной медогонки, очень важно все внутри вымыть, заново покрасить, смазать с помощью воска, только затем ей можно пользоваться.

Таким образом, электрическая радиальная медогонка является удобным устройством, с помощью которого можно быстро и экономно получить медовый продукт.

Преимуществом устройства является то, что рамки и соты остаются целыми. Радиальный вид устройства имеет барабан большого размера, в его состав рычаг, кассеты не входят. Барабан имеет перфорированный лист с металла. Так все ненужные вещества не будут поступать в медовую продукцию. Сделать радиальную медогонку несложно, для этого используются специальные чертежи, схемы

Важно все детально изучить и разобраться. Тяжело конструировать электропривод

Рекомендации по эксплуатации

  • “Ручной” аппарат — перед работой зачищайте от ржавчины шестерни и смазывайте их. Обязательно используйте защитный кожух для предотвращения падения смазки в мед.
  • Самодельную модель усиливайте обручами (бак снаружи) — при высоких скоростях медогонка может разрушиться.
  • Не стоит сразу выбирать максимальную скорость — в первые минуты ставьте малые на 1 минуту, затем средние обороты на 1 минуту, а затем повышайте.
  • Остался мед — кассету не нужно чистить, достаточно заложить на повторный цикл.
  • Используйте в работе рамки с 4-5 линиями натянутой проволоки (в магазинной рамке 2 проволоки).

Подставка для медогонки

Подставка не является обязательным элементом медогонки, но при ее наличии эксплуатация установки упрощается и становится надежнее. Изготовить ее можно из арматуры, используя сварочный аппарат.

Основой подставки является кольцо. Его диаметр должен быть больше диаметра корпуса медогонки. Можно использовать ободное кольцо от ЗИЛа или КАМАЗа. На основную часть подставки приварить ножки-стойки и держатель. Высота конструкции должна быть ориентирована на объем корпуса медогонки и ее производительность.

О том, как сделать подставку под медогонку, можно увидеть в следующем видео:

Медогонка – необходимое на пасеке оборудование. Изготовить его можно своими силами из различных материалов. Для этого необходимо подготовить определенные инструменты и материалы

Важно правильно определить размеры конструкции и кассет для нее. От этих факторов зависит успешность эксплуатации медогонки

https://ferma.expert/pchely/paseka/medogonka-svoimi-rukami/

Схема электропривода медогонки с генератором Г-108

Управление электродвигателем осуществляется при помощи двух блоков. Первый блок представляет из себя таймер работы, за основу которого был взят пульт от микроволновой печи. Во втором блоке размещается широтно-импульсный регулятор (ШИМ), при помощи которого задаются нужные обороты электродвигателя:

От того широтно-импульсного регулятора, который был показан в видео, пришлось отказаться, так как его плата имеет чуть большие размеры, а также дополнительный дисплей, который в моём корпусе просто негде было разместить. В итоге я применил другой ШИМ, более компактный и с такими же характеристиками:

Исходная схема заводского широтно-импульсного регулятора выглядит вот так:

В основе схемы лежит всего одна микросхема. Она управляет тремя мощными полевыми транзисторами, благодаря которым можно управлять токами до 30 ампер. Для нормальной работы медогонки эту схему пришлось немного доработать. Была внедрена система плавного старта электропривода, а также таймер работы:

Необходимость использования плавного старта обусловлено тем, что без него во время пуска двигателя происходит мощный бросок тока, который может достигать 20 ампер. Чтобы этого избежать, я реализовал плавный пуск, который в течение 22 секунд раскручивает барабан медогонки до нужных оборотов: приблизительно 230 оборотов в минуту. Для этого был внедрен конденсатор C4 и резистор R7. Благодаря этому пусковой ток на двигатель не превышает 4 ампер. Конденсатор C4 переключается из пускового режима в рабочий при помощи таймера плавного пуска:

Данный таймер в таком варианте обеспечивает задержку в 11 секунд. Время можно регулировать переменным резистором. Чтобы расширить время выдержки до нужных нам 22 секунд, нужно заменить электролитический конденсатор. Родной конденсатор имеет ёмкость 100 микрофарад. К этому конденсатору достаточно подпаять ещё один такой же номиналом 100 микрофарад, и мы получим 22 секунды задержки.

Также в схему были введены два переменных резистора номиналом 100 КОм R6 R8, управляемые двойным переключателем S1 S2. Благодаря этому можно управлять скоростью вращения барабана медогонки, просто переключая тумблер. Это бывает необходимо при откачивании тяжеловесных рамок, чтобы, допустим, с одной стороны выполнить вращение с меньшей скоростью, чем с другой.

Медогонка своими руками

Мед является одним из самых полезных продуктов. Для получения экологически чистого продукта необходимо оборудовать пасеку с ульями. Пчелы, собирая пыльцу, формируют соты в установленные в улье рамки и откладывают мед.

Процесс сбора меда из полученных сот основывается на методе центрифугирования. Для этого необходимы покупка и установка специального оборудования. Стоимость промышленного медогонного аппарата является большой статьей расходов для начинающих пчеловодов. Сбор медогонки своими руками позволит снизить первоначальные затраты. Необходимость приобретения или сбора такой конструкции будет остро ощущаться при работе с большими потоками меда. Ручной процесс отнимет гораздо больше сил и времени и повысит возможные потери готового продукта.

Суть конструкции заключается в использовании законов физики. Само по себе устройство включает в себя емкость для размещения пчелиных сот с медом. При помощи ротора происходит их раскручивание, и мед под воздействием центробежной силы выбрасывается на внутреннюю поверхность бака, стекая по стенкам которого, собирается в специально подготовленные снизу контейнеры.

Конструкция в общих чертах

Независимо от материала, конструкция в общих чертах будет состоять из:

  • полости, предназначенной для установки рамок;
  • привода, отвечающего за вращение ротора;
  • внешних емкостей для сбора меда.

Различают 2 типа устройств. Это радиальная и хордиальная медогонки. В радиальной рамку с сотами нужно расположить вдоль радиуса. Сверху вид чертежа напоминает расходящиеся из одной точки лучи.

Хордиальная отличается крепежом рамок вдоль внутренней поверхности бака. Медогонка радиальная своими руками отличается простотой сборки конструкции. Самодельная медогонка не вызовет сложности даже у новичков. Хордиальная же более эффективна для сбора меда, но сложнее устроена.

Одним из экологически чистых материалов для сбора медогонного аппарата являются деревянные доски. Сначала необходимо подготовить кассеты, подходящие по размеру к рамкам сот. После этого собрать деревянную медогонку. Закрепить кассеты к оси и установить весь механизм внутри бочки. Сверху нужно установить необходимую для осуществления вращения ручку.

Внимание!Внутреннюю поверхность бочки можно отполировать для большей защиты от процессов гниения.

Использование дерева в качестве исходного сырья экономически не оправдано. Высокая стоимость самих досок, необходимость в регулярной обработке внутренней поверхности лаковыми или другими влагозащитными средствами накладывают ограничение на постоянное использование такого аппарата. Кроме того, необходимо оборудовать такую медогонку прочной подставкой в связи с высоким весом самой конструкции.

Разновидности

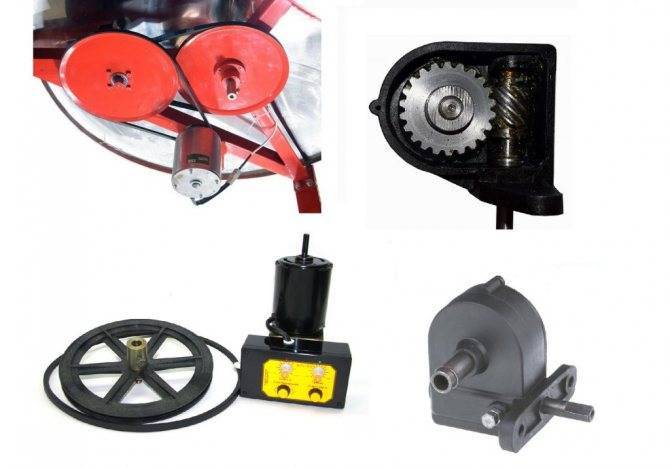

Существует 4 типа приводов. Каждый из них имеет свои особенности:

  • Зубчатый привод для медогонки используется при механизации процедуры, состоящей из откачивания сладкой жидкости. Он может быть заменим ручным приводом. Делает труд пчеловода легким, при этом продуктивность повышается. Питание выполняется от аккумуляторных батарей через определенный блок. Течение вращения абсолютно любое.
  • Червячный привод для медогонки имеет сенсорное управление, процесс откачки делается полностью механическим, корпус выполнен из алюминия. Питание может происходить от сети или аккумуляторной батареи. Предоставляет возможность выполнения различных направлений вращения. Ротор производит обороты, которые могут регулироваться.
  • Ременной привод устанавливается на все модели, имеющие через траверсу выход вала ротора. При длительной нагрузке блок управления медогонкой может перегреться. Тогда начинает включаться специальный аварийный режим. Состоит из мотора, зубчатого ремня, основанием служит лист стали толщиной три миллиметра. На шарикоподшипниках производится монтаж всех деталей.
  • Редуктор медогонки ручной двухстороннего вращения совместим со всеми видами моделей. Главная роль механизма – передать повороты ручки оси изделия. Кассеты, имеющие специальные рамки, начинают двигаться.

Рекомендации по изготовлению

Прежде чем приступать к созданию электрического привода, позаботьтесь об обеспечении всех требований по технике безопасности и соблюдении некоторых правил:

  1. Будьте максимально осторожны, так как вы работаете с высоким напряжением.
  2. При подборе деталей отдавайте предпочтение только качественным элементам. Если вы заметите трещины или порезы, то лучше воспользоваться новой деталью.

Заводской электропривод для медогонки

Четко следуйте предложенной инструкции, ни в коем случае не отклоняйтесь от рекомендаций.
По возможности воспользуйтесь помощью или консультацией специалиста.
Если отсутствует возможность проконсультироваться со специалистом, то ознакомьтесь с существующей специальной литературой или видео-уроками на специализированных сайтах.
Работа должна проводиться в специально отведенном месте, к которому нет доступа у детей или животных. Также не допускайте возможности присутствия при работе насекомых!

Радиальная и хордиальная медогонки: характеристики

Особенность радиальном медогонки заключается в том, что в ней кассеты располагаются по радиусам окружности корпуса. Согласно этому нюансу у радиальной медогонки выявляют ряд преимуществ:

  1. Работу медогонки не нужно контролировать. То есть, вы сможете заниматься своими делами, пока устройство откачивает мед.
  2. В процессе работы в движении находится только барабан, все остальные части стоят на месте. За счет этого гарантируется прочность и долговечность.
  3. Мед откачивается практически досуха — с хордиальной медогонкой такого эффекта достигнуть невозможно.
  4. Производительность почти в 2 раза превышает производительность хордиальной медогонки.
  5. Соты практически не ломаются.
  6. Удобно вынимать соты, т.к. ульевая рамка не клеится к барабану.

Хордиальная медогонка во многих отношениях не так хороша, как радиальная. Кассеты в ней располагаются по хордам окружности (боком к стенке бака). Такие медогонки подойдут для небольших приусадебных пасек, где собирается незначительное количество меда

Если вы хотите выбрать хордиальную медогонку, то обратите внимание на следующие её особенности:

Хордиальная медогонка на 6 рамок

  1. Соты могут сломаться или деформироваться в процессе работы. Поэтому, чтобы этого не произошло, процесс нужно контролировать, а работу начинать на низкой мощности. Это требует много времени, а также постоянного наблюдения.
  2. Процесс откачки меда становится крайне продолжительным за счет того, что в период распечатывания сотов медогонка простаивает — ведь вы не можете контролировать её работы.
  3. Во время работы все детали находятся в движении. Это значит, что механизм изнашивается быстро, трубет технического обслуживания, замены деталей, ремонта.

Этапы превращения хордиальной медогонки

Переделка медогонки — достаточно простая задача. Если вы хотите получить радиальную конструкцию, можно воспользоваться чертежами. Благодаря такому оборудованию вы сможете прокачать не менее 40 рамок. Отличительная черта устройства от хордиальной медогонки заключается в том, что данный тип не способен разрушить пчелиные соты, а также рамки. Однако у него имеются некоторые недостатки. К примеру, при его использовании отсутствует нормальная возможность выкачки рапсовой разновидности меда.

Краткая характеристика этапов превращения:

  • с помощью проволоки длиной 8 мм сделать специальные кольца;
  • далее снизу необходимо приварить полученные кольца, чтобы правильно вмонтировать барабан;
  • используя профиль, строительный уголок, смастерить кольцо сверху;
  • закрепить соответствующие пазы, в которые вставляются рамки;
  • перед первым использованием самодельного оборудования тщательно вымывается внутренняя часть, прокрашивается, обильно смазывается пчелиным воском.

Данная медогонка станет удобным помощником для каждого пчеловода. Благодаря ей процесс откачки меда становится весьма оперативным, продуктивным.

Следует указать на главное преимущество самодельной медогонки, а именно на тот факт, что все соты и рамки остаются невредимыми. Характерная черта – наличие большого барабана, в состав которого не входят кассеты и рычаг. Что касается барабана, то он содержит металлический перфорированный лист. Таким образом, в медовую продукцию не поступают ненужные элементы.

Процесс сооружения конструкции не сложный. Единственный этап, который может вызвать определенные сложности — это изготовление электропривода.

Электропривод своими руками

Двигатель начинает работать благодаря электроприводу на 24 рамки, с условием наличия постоянного тока, постепенного возбуждения. Благодаря функциональности и особенностям двигателя осуществляется контроль оборотов напряжения.

Чтобы самодельная медогонка превратилась в электрическую, понадобится соответствующий электропривод. Для этого потребуются:

  • система электропитания;
  • двигатель;
  • редуктор.

Наиболее оптимальный вариант – двигатель от автомобиля, так как он является мощным и конструктивным.

Установка привода

При сборе мёда рекомендуют размещать устройство на деревянной крестовине так, чтобы под краном располагалась ёмкость для стекания продукта. А если на пасеке трудится пчеловод в единственном числе, то пока он распечатывает соты, медогонка простаивает; при откачке мёда на хордиальной медогонке в движении находится не только барабан, но и механизм поворачивания кассет, сами кассеты, рычаги и привод. После этого надеть ременной трос и натянуть пружину. Их можно прикрутить параллельно. Круглым напильником в колесе просверливаете углубление в 0,,12 см, затем при помощи трехгранного инструмента придаете ей конечную клиновидную форму. Однако купить довольно дорогостоящий агрегат может позволить себе не каждый фермер, а вот изготовить его, как оказывается, не очень сложно. Крутящий момент, вместо рук человеческих, обеспечивает электродвигатель, запитанный от батарей аккумуляторных или от сети на вольт. Эксплуатация медогонки Колеса шкива затягиваются ремнем при помощи пружины. Торможение устройства плавное. Более легкую модель сооружают из фанеры, скрепляя гвоздями или клеем. Прибор позволяет настраивать скорость и время откачивания меда. Вращаясь, она отделяет мед от соторамок. Обзор медогонки с электро приводом АВВ-100, пасека

Медогонка с электроприводом своими руками

Когда объемы пасеки невысоки, можно остановиться на аппарате с ручным управлением. При высоких объемах потребуется сооружение конструкции с электрическим приводом.

Бюджетным вариантом такой медогонки является установка электропривода от стиральной машины. Такое реле позволяет дополнить устройство возможностью переключения скорости вращения.

Усовершенствовать ручной механизм можно, установив двигатель на 220 В или небольшой редуктор

При этом следует обратить внимание на качество электропривода. При невозможности контролировать скорость вращения кассет можно разрушить сами соты и испортить конечный продукт

Электропривод для медогонки своими руками

Для электропривода потребуется небольшой двигатель с мощностью в 90 Вт. Во избежание засорения двигателя пчелами целесообразно закрыть его мелкой стекой. При наличии реле от стиральной машины можно подключить его в качестве выключателя. Такое реле поможет регулировать режимы вращения.

На выбранный генератор необходимо установить малый шкив, предварительно рассверлив его под диаметр вала. Закрепив генератор на шпильке, подключить напряжение в 12 вольт. Напильником сточить на уступе шкива канавку в 8 мм и довести до трехгранного сечения. Полученная деталь должна выглядеть клиновидно. После этого надеть ременной трос и натянуть пружину. Так выглядит самодельная конструкция электрического привода.

Электропривод для медогонки своими руками

Подводя итоги, можно сказать, что использование медогонного аппарата значительно упрощает процесс добычи меда из сотовых рамок. Для начинающих фермеров существует вариант собрать медогонку самостоятельно. В качестве исходного материала можно использовать деревянные брусья. Такая медогонка без предварительной обработки прослужит недолго.

Использование пластиковой бочки способно снизить расход денежных средств. Кроме того, пластик легко моется, не подвергается влиянию ржавчины и не впитывает запахи. Помимо бочки можно приспособить под медогонку бак от стиральной машины.

Облегчить ручное вращение кассет можно, установив простой электродвигатель с реле для регулировки оборотов вращения. Такая мера предотвратит возможность порчи и излома сот и сохранит качество добываемого продукта.

Использование электромотора

Самодельная медогонка может быть ручной. Такой вариант имеет право на существование, когда масштабы, с которыми приходится работать, совсем небольшие. Но, чтобы не возникало затруднений, рекомендуется всё же приспособить электропривод. Тем более что сделать это не очень сложно.

Посмотрите видео о создании медогонки своими руками:

Возьмите небольшой электродвигатель. Достаточно мощности около 90 Вт

Но важно немного «улучшить» его, а именно оснастить сеткой, потому что иначе туда могут начать попадать пчёлы

В качестве включателя можно применять реле стиральной машины.

Чтобы регулировать обороты можно взять реостат от фактически любого щитка, добавив оснащение в виде толстой нихромовой спирали.

Далее нужно соорудить небольшой кронштейн, который должен двигаться вертикально.

Если снять шкив с ротора, то можно сделать приводной диск.

Двигатель можно разместить как горизонтально, так и вертикально, вертикальное расположение будет чуть более практичным, но при некоторых конструктивных решениях не обойтись без горизонтального.

Изготовление

При изготовлении привода для центрифуги необходимо соблюдать осторожность, ведь работы проводятся с использованием электрического напряжения

  1. Выбирая детали для агрегата, необходимо приобретать только качественные материалы, предварительно осматривая их на предмет повреждений.
  2. Сборку привода проводят строго по инструкции, если есть возможность, лучше получить помощь и поддержку специалиста.
  3. Работу по сборке конструкции проводят в закрытом от детей и домашних питомцев месте.

После того, как подобран мотор для центрифуги, можно приступать к изготовлению привода.

  1. Основной деталью конструкции является правильно подобранный двигатель.
  2. Далее его соединяют с редуктором, для этого используют специальную деталь в виде платы.
  3. Полумуфту используют для подсоединения привода к редукторной оси.
  4. Вращающиеся детали соединяют сцепной муфтой с приводной осью.
  5. Одна сторона жестко крепится к оси, другая соединяется с основной осью мотора.

Материалы и инструменты

Для изготовления электрического привода для медогонки потребуется:

  • ремень из эластичного, тянущегося материала, можно использовать деталь от стиральных машинок;
  • генератор типа Г108 или Г21;
  • шкивы;
  • крепления;
  • выключатель с таймером;
  • пассатижи;
  • молоток;
  • трехгранный и круглый напильники;
  • электрическая дрель;
  • разводной ключ
  • гаечные ключи разного размера;
  • пружина соответствующего электроприводу размера.

Схема

Собирать медогонку с электрическим приводом своими руками не сложно, если выполнять работы по следующей схеме:

  • снимают крышку с резервуара;
  • изготавливают с помощью инструмента бак со съемной крышкой и двумя подшипниками;
  • на оси, находящейся рядом с подшипником, нарезают резьбу и проточку;
  • на другом конце подшипника находится втулка, которую скрепляют с ротором;
  • чтобы подшипник закрепить на крышке емкости, используют металлическую пластину;
  • далее к корпусу медогонки крепят хомутами выбранный и подготовленный мотор.

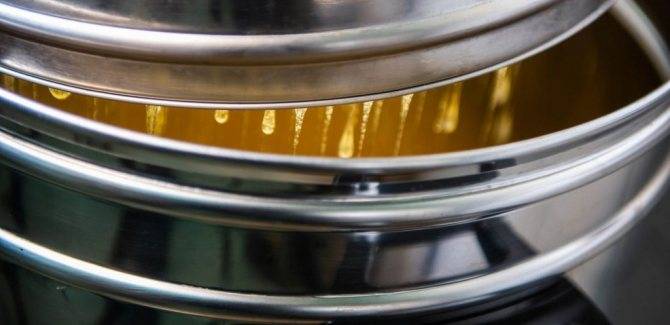

Внутри корпуса медогонки находится центрифуга и барабан с кассетами для размещения сотовых рамок.

Сборка

Чтобы собрать и запустить электрический привод для центрифуги, необходимо совершить следующие действия:

  • удалить с конструкции уже имеющийся привод;
  • в большом шкиве необходимо просверлить отверстие, соответствующее основному валу центрифуги;
  • готовый шкив установить на верхнюю часть вала;
  • на верхней пластине с редуктором нужно закрепить подходящую шпильку;
  • далее устанавливают генератор;
  • в малом шкиве делают отверстие, соответствующее диаметру вала, и закрепляют на генераторе;
  • собранный генератор надежно крепят на подготовленной шпильке и подключают к напряжению в 12 вольт;
  • используя круглый напильник, на шкиве делают канавку не более 8 мм глубиной;
  • далее используют трехгранный напильник и приводят канавку в клиновидную форму;
  • эластичный ремень накидывают на шкивы и при помощи пружины производят его натяжение;
  • к переключателю с таймером подсоединяют массу и соответствующую клемму двигателя, для оптимизации работы одну из клемм мотора подключают, пропуская одну из секций блока сопротивления.

Изготовление подставки для медогонки

Подставка — необходимый аксессуар как для большой, так и для маленькой медогонки. Это несложное устройство служит для того, чтобы внизу можно было установить емкость, в которую будет попадать мед.

  1. Сначала из арматуры изготавливается кольцо, диаметр которого должен быть чуть больше чана медогонки.
  2. К нижней части кольца приваривается держатель, а к нему ножки — 3 или 4, в зависимости от вашего желания. Их высота также может варьироваться в связи с особенностями пасеки и величиной медогонки.

В целом, процедура изготовления медогонки является достаточно простой и доступной для каждого. Самодельная медогонка может получиться более мощной, чем покупная, а кроме того значительно дешевле по стоимости, ведь практически все детали можно найти под рукой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
