Выбор водяных насосов для домашнего водопровода

Важные моменты при выборе

Есть целый ряд показателей, который нужно рассчитать перед тем, как выбрать конкретную модель насоса. К числу таких сведений относятся:

  1. Расстояние от верхнего края оголовка колодца, через который заводится шланг для подачи воды, до дна колодца.
  2. Зеркало воды, то есть расстояние от линии земли до уровня жидкости в скважине или колодце. Этот показатель ещё называют статическим уровнем. Так же определяется динамический уровень, только перед этим из колодца откачивают воду.
  3. Высота колодца, которую можно посчитать, зная количество колец, использованных при его строительстве, и высоту каждого из них.
  4. Степень загрязнения воды, например, относится ли она к питьевой или технической категории.

И, конечно, для создания современной системы водоснабжения нужно иметь точный план участка. Это позволит учесть расстояние от колодца до точек водоразбора.

Колодезный насос для водоснабжения дома выбирают, исходя из двух основных критериев. Первый критерий — его производительность. Для этого нужно знать максимальный планируемый расход воды. Он рассчитывается, исходя из санитарных норм на одного человека, числа проживающих в доме людей, а также расход на полив растений.

Второй параметр — это напор, то есть давление устройства. Его рассчитывают, исходя из максимальной высоты, на которую насос будет качать воду. Для этого и необходимо знать расстояния, о которых было сказано выше, то есть динамический уровень воды в колодце и т. д. Но при этом нужно также учитывать высоту дома и требуемое давление на потребляющих устройствах.

Дренажный

Сфера применения этой модели – откачка сточных вод, в том числе и жидкости с крупными включениями.

Имеет следующие преимущества:

  • долгий срок эксплуатации
  • компактный, мобильный
  • отсутствие специальных требований к обслуживанию
  • поплавковый механизм, автоматически отключающий устройство при отсутствии жидкости

Фекальный дренажный насос необходим на дачном участке или в частном доме. Он имеет подходящие технические характеристики для непрерывной работы в канализационной системе.

Некоторые модели имеют дополнительные измельчители для крупных частиц, что исключает проблемы с отводом сточных вод

Откатные ворота: изготовление практичной конструкции своими руками. Схемы, чертежи и эскизы (100+ Фото & Видео) +Отзывы

Правила монтажа водяной насосной станции для частного дома

Главное при установке насосной станции на участке – это выбор места для ее размещения. Здесь необходимо учесть все основные требования:

  • расстояние до источника забора воды должно соответствовать указанным в паспорте характеристикам;
  • устройство обязательно должно быть установлено в отапливаемом помещении, если планируется эксплуатация в зимний период;
  • чтобы избежать появления конденсата, вызванного разницей температур окружающей среды и перекачиваемой жидкости, обязательно необходимо подобрать хорошо проветриваемое помещение;
  • обеспечение звукоизоляции стен помещения позволит сохранить уровень комфорта в доме.

Схема монтажа водяного насоса

Для погашения вибрации насоса, станция устанавливается на амортизирующих прорезиненых подушках или коврике

Также важно позаботиться о заземлении установки, работающей от электросети. Этим вы обеспечите безопасность взаимодействия системы с домочадцами. При отсутствии герметичности патрубков станции теряется напор

Поэтому при любых отклонениях в работе системы обязательно необходимо выполнить осмотр всех соединений в устройстве

При отсутствии герметичности патрубков станции теряется напор. Поэтому при любых отклонениях в работе системы обязательно необходимо выполнить осмотр всех соединений в устройстве.

Продлить работу водяной насосной станции поможет своевременное обслуживание системы. Регулярный осмотр на момент повреждений или засоров избавит вас от дополнительных трат на ремонт и приобретение нового оборудования.

Чем руководствоваться при выборе водяной насосной станции

Первое на что необходимо обращать внимание при покупке станции – это мощность насоса. От этого показателя зависит напор воды в системе и ее расход

Параметр подачи воды должен быть приближен к максимальному объему потребления всеми точками водоразбора. Как правило, этот показатель усреднен довольно грубо и все модели адаптированы к номинальному расходу 1,5-9 м3/ч.

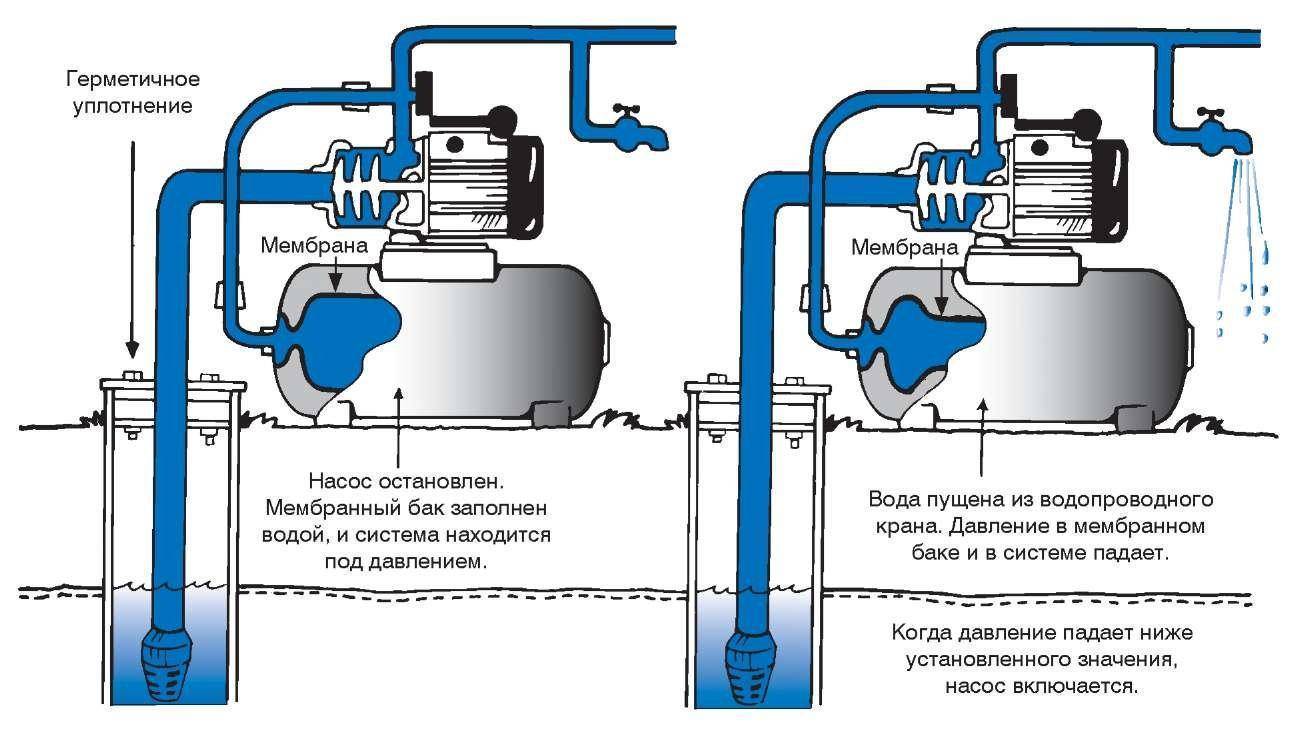

Водяная насосная станция

Показатель напора также выносится в таблицу характеристик станции отдельно. В паспорте он указан как расстояние, на которое насос подает воду. Но по факту этот параметр означает давление, которое способна создать станция. Так, указанный напор в 40 м, показывает, что насос создаст давление в 4 атмосферы в идеальных условиях. Поскольку при работе возникают некоторые потери давления на разводку трубопровода, а также подъем воды на определенную высоту, этот показатель будет значительно ниже.

Важно! Не всегда мощное устройство оправдывает вложенные в него средства. Как правило, производительность такой системы будет превышать наполнение скважины

Для того чтобы избежать этого, необходимо учитывать и параметры колодца. Чем меньше расстояние до источника забора воды и выше уровень залегания водного ресурса, тем меньше должна быть мощность у приобретенного аппарата.

Также при выборе водяной насосной станции необходимо учесть автономность работы агрегата. Это понадобится пользователям, обитающим в местности с проблемами в подаче электроэнергии. Для обеспечения бесперебойной работы насоса можно дополнительно установить на участке генератор, либо солнечный аккумулятор.

Помповые агрегаты

Помпы могут приводиться в действие разными способами, но в быту чаще всего применяют моторизированные. Их работа обеспечивается бензиновыми или дизельными двигателями внутреннего сгорания. Конструкция исполнительного механизма позволяет перекачивать жидкости с твёрдыми частицами диаметром до 5 мм.

Производительность мотопомпы весьма велика, поэтому их применяют там, где необходимо перекачать большое количество воды, например: осушение водоёмов, пожаротушение, орошение полей. Мотопомпы по многим показателям отстают от электронасосов, зато они автономны, мобильны и не зависят от электросети.

На что обратить внимание при выборе скважинного насоса

Размышляя над тем, какой насос лучше для скважины, обратите внимание на следующие критерии:

Производительность. Насос для скважины должен покрывать минимум 50 % общего потребления воды в системе водоснабжения (умывальники, душевая кабина, мойка и т.д.) и при этом не превышать дебита скважины (чтоб не высасывал воду из скважины быстрее, чем она туда набирается). Дебит скважины можно посмотреть в паспорте установки скважины. Из таблицы ниже видно, сколько в среднем потребляет воды каждая точка водоразбора. Предположим у вас в доме есть умывальник, душевая кабина, туалет и стиральная машина. Тогда ваш насос должен производить минимум (600+720+720+420)/2 = 1230 л/ч. Таким образом можно точно рассчитать погружной насос для скважины. Какой лучше будет для вас, будет зависеть от ваших условий.

ПотребительРасход л/минРасход м³/час
Умывальник с раковиной100,6
Умывальная раковина100,6
Ванна/гидромассаж181,08
Душ120,72
Туалет70,42
Биде60,36
Стиральная машина120,72
Кухонная мойка120,72
Посудомоечная машина80,48
Водоразборный кран 1/2″201,2
Водоразборный кран 3/4″251,5

Максимальный напор. Это высота, на которую насос может поднять воду. Однако максимальный напор определяет не только высоту, на которую агрегат способен «закинуть» воду, но и давление, которое будет на выходе в конкретном пункте водоразбора. Так давление для обычной мойки нужно меньше, чем, например, для душевой кабинки. Поэтому стоит брать с запасом в 10 — 15 %. Например, если у вас насос будет погружен на 20 м в скважину, а поднимать воду нужно будет на второй этаж на 6 м вверх, тогда стоит брать насос с максимальным напором не меньше (20 + 6) + (20 +6) * 0,15 = 29,9 м. Ближайшим будет устройство с напором в 30 м.

Максимальная глубина погружения. Здесь имеется ввиду глубина погружения под воду, а не вообще в скважину. Предположим у вас скважина общей глубиной 50 м, но от поверхности до зеркала воды 20 м. Значит у нас 30 м водного пространства, и если вы хотите опустить агрегат почти до самого дна, тогда его максимальная глубина погружения должна быть не меньше 30 м.

Длина шнура питания. Шнур питания должен быть длиной не меньше общей глубины скважины (если опускать будете к самому дну) плюс расстояние до розетки. На первый взгляд это может показаться мелочью, но практика показала, что многие покупатели ошибаются с длиной шнура и затем начинают добавлять кучу переносок.

Защита от перегрева. У всех погружных насосов хорошо организована система охлаждения, так как устройство помещено в воду. Однако в условиях экстремальной работы двигатель все же может перегреваться. Если планируете нагружать агрегат по полной, тогда лучше купить модель с термореле, которое отключит конструкцию при перегреве двигателя.

Защита от сухого хода. Эта функция отключит устройство, если уровень воды в скважине упадет до критического уровня, чтобы оно не работало вхолостую. Очень полезная функция, особенно в периоды сезонного падения уровня воды.

Напряжение. Большинство бытовых насосов работает от обычных однофазных сетей, напряжением 220 В. Однако есть устройства, которые запитываются исключительно от 380 В. В большинстве своем это профессиональные агрегаты, поэтому в быту применять их нецелесообразно

Однако обращайте на этот показатель внимание, чтобы нечаянно не купить трехфазную модель. Количество ступеней всасывания

Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

Количество ступеней всасывания. Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

По мощности и производительности они значительно проигрывают многоступенчатым агрегатам, однако и стоят гораздо дешевле. Если у вас большая глубина скважины или необходимо использовать воду для орошения полей, тогда вам подойдут многоступенчатые скважинные насосы. Какой марки выбрать устройство? Если хотите сэкономить, то берите отечественные агрегаты.

Вышеприведенные критерии помогают понять, как подобрать насос для скважины. Теперь посмотрим на рейтинг лучших моделей 2019 — 2020 года.

Включение в систему водоснабжения

Как говорилось выше, более других удобны в установке и эксплуатации готовые насосные станции, технические характеристики которых пригодны для водообеспечения небольшого дома на семью из 2~3 человек или дачи.

Подключение их сводится к нескольким простым шагам:

  • Выбор места размещения.
  • Подготовка надежного основания.
  • Подведение необходимых трубопроводов.
  • Всасывающую трубу, опускаемую в колодец, необходимо оборудовать сетчатым фильтром и обратным клапаном. Опустить ее следует на глубину не выше 1 м от поверхности воды.
  • Подключение электрической сети и защитного заземления.

Внимание! Все водяные электронасосные агрегаты должны иметь защитное заземление или зануление, без которых их эксплуатация недопустима. Подключение их к силовому электрощиту необходимо производить через УЗО и автомат максимального тока

Принцип работы

Схема работы

Принцип работы у водяных помп разных модификаций особо не отличается, однако конструкция и комплектация имеет свои нюансы.

При низком давлении вода переходит в специальный вакуумный отсек, откуда по патрубку мощным потоком вливается в шланг или трубу. Чтобы преодолеть сопротивление гидравлики, система должна обладать достаточной мощностью, чтобы давление было оптимальным для полноценной работы.

Разница в конструкции определяется способом создания вакуума:

  • центробежные
  • вихревые
  • вибрационные
  • дренажные
  • циркуляционные

По расположению, относительно «зеркала» воды, также отличаются.

Выделяют две группы:

  • Погружные, размещенные непосредственно в резервуаре с жидкостью
  • Поверхностные, располагающиеся неподалеку от резервуара

Популярностью пользуются дренажные, скважинные, колодезные модели и мотопомпы.

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Оборудование с эжектором

Насосы со встроенным эжектором обеспечивают подъем воды с глубины до 10 м. Это позволяет использовать их для перекачивания воды из неглубоких колодцев, открытых водоемов и резервуаров, зарытых в землю

Выбирая насос для водоснабжения, который бы работал бесшумно, вы должны обратить внимание на системы с выносным эжектором. Они способны обеспечить подъем воды с глубины до 35 м

Эжекторные устройства можно установить в источнике или на некотором расстоянии от насосной станции. Нужно быть готовым к дополнительным тратам при выборе эжекторного насоса. Они будут связаны с тем, что цена самого оборудования высока, да и установка двух параллельных труб обойдется недешево. Это следует учитывать на этапе проектирования скважины.

Прежде чем выбрать насос для водоснабжения дома, вы должны рассмотреть насосные станции. Они обычно комплектуются гидроаккумулятором. Он обеспечивает запас воды и снижает частоту включения помпы. В продаже можно встретить модели без накопительного бака. Их автоматика включает устройство, когда открывается вентиль или наполняется бачок унитаза. Такие агрегаты имеют преимущества, выраженные в их компактности, способности удерживать стабильное давление и приемлемой стоимости.

Но есть и недостатки, они заключаются в частых включениях насоса и отсутствии резервуара. Эти минусы дополняются серьезными требованиями к элементам водопровода и соединительным частям, которые должны претерпевать гидроудары и высокое давление.

Вихревые

В вихревых погружных насосах забор и выталкивание воды происходит с помощью одного рабочего колеса с лопатками, которое расположено в верхней части вертикально подвешенного корпуса рядом с выходным патрубком. Для снижения гидравлических потерь в конструкции предусмотрено очень малое расстояние между боковой гранью диска вихревого колеса и рабочей камеры – это делает невозможной работу вихревых устройств в среде с частицами песка.

Устройства вихревого типа обладают неплохими напорными характеристиками (высота подъема жидкости достигает 100 м.) и средними объемами прокачки (около 5 м.куб./ч.).

Хотя вихревые электронасосы редко используются в быту, на рынке встречаются модели Беламос ТМ, Sprut, Вихрь, NeoClima, Pedrollo Davis.

Рис. 7 Вихревой погружной насос – конструкция и внешний вид

Центробежные

Такого распространения центробежные устройства добились благодаря следующим свойствам:

  • Их коэффициент полезного действия (КПД) – наивысший из всех аналогов, в крупногабаритных промышленных агрегатах он достигает 92%, в бытовых моделях доходит до 70%.
  • Конструктивно рабочая камера выполнена таким образом, что жидкость поступает в центральную часть центробежного колеса, а выталкивается наружу через боковой патрубок. Это позволяет делать многоступенчатые центробежные устройства, в которых выталкиваемая жидкость подается на ось следующего колеса, еще больше повышающего ее давление. Благодаря использованию нескольких центробежных колес с отдельными рабочими камерами (ступенями), удается получить в системе параметры напора, в разы превышающие показатели другого насосного оборудования, (в бытовых моделях напор не превышает 300 м).
  • Центробежные виды способны прокачивать жидкость в больших объемах при высоком напоре, при бытовом использовании данный показатель редко превышает 20 м.куб./ч.
  • Агрегаты центробежного типа менее подвержены воздействию мелких частиц песка на рабочий механизм, их повсеместно используют в песчаных скважинах, выбирая модель для работы с подходящим размером частиц, указанном в паспорте.
  • Существенным преимуществом центробежных видов является высокая оснащенность автоматикой, ведущие мировые производители насосного оборудования (Grundfos, Pedrollo, Speroni, Dab) снабжают свои приборы блоками с частотным регулированием скорости вращения рабочего колеса. Данная инновация позволяет не только существенно сэкономить электроэнергию при эксплуатации электронасоса (до 50%), но и значительно увеличить срок его службы.

Если перечислять всех производителей центробежных насосов, представляющих свою продукцию на отечественном рынке, список будет довольно объемным, поэтому ограничимся ведущими мировыми производителями, указанными выше. Из отечественных брендов наибольшую известность получили Водолей, Джилекс Водомет, Вихрь, Беламос, Калибр, Unipump.

Рис. 8 Центробежные погружные насосы – конструкция и материалы изготовления на примере Grundfos SBA

https://youtube.com/watch?v=MWusNeBaBlw

Устройство и принцип действия центробежного насоса

На рисунке представлено устройство самовсасывающего насоса центробежного типа. В корпусе, имеющем спиральную форму, расположено жестко закрепленное колесо, которое состоит из пары дисков с лопастями, вставленными между ними. Лопасти отогнуты в противоположную сторону от направления вращения рабочего колеса. С помощью патрубков определенного диаметра обеспечивается соединение насоса с напорным и всасывающим трубопроводом.

Принцип действия центробежных самовсасывающих насосов выглядит следующим образом:

      • После наполнения водой корпуса и всасывающего трубопровода рабочее колесо начинает вращаться.
      • Центробежная сила, возникающая при вращении колеса, вытесняет воду от его центра и отбрасывает ее на периферийные участки.
      • За счет создаваемого при этом повышенного давления происходит вытеснение жидкости с периферии в напорный трубопровод.
      • В это время в центре рабочего колеса давление наоборот понижается, что вызывает поступление жидкости через всасывающий водопровод в корпус насоса.
      • По данному алгоритму происходит непрерывная подача воды самовсасывающим насосом центробежного типа.

Погружной аппарат для водоснабжения частного дома

Погружной насос, как и поверхностный агрегат, активно используют для перекачивания воды из скважин и колодцев. Характерной особенностью погружного типа насосов является тот факт, что забор воды может осуществляться из глубокого резервуара. В среднем, оптимальная глубина для моделей малой мощности составляет 40 метров. Существуют также модификации, которые работают и на больших глубинах. Бесспорным достоинством погружной установки является её бесшумная работа и компактные габариты. Любое высокофункциональное и производительное оборудование стоит немалых денег. Погружные насосы для воды в этом отношении не исключение. Сэкономить на них не получится.

https://youtube.com/watch?v=THing9–VZI

Виды по типу размещения

По способу размещения водоснабжающие гидронасосы подразделяются на два класса:

  1. Поверхностного типа. Располагаясь в стороне от источника воды, обеспечивают ее всасывание по опущенной в колодец или скважину трубе.
  2. Погружные. Полностью опускаются в воду на некоторую глубину.

Иногда в отдельный класс выделяют насосные станции, которые по сути являются компактным самодостаточным водонапорным комплексом, состоящим из поверхностного насоса, накопительного мембранного бака‑гидроаккумулятора, реле давления воды и схемы управления.

Правила безопасности

Электрические насосы, как и любое другое электрическое оборудование, имеют свои особенности эксплуатации. Поэтому перед их применением надо изучить инструкцию по техническому обслуживанию и эксплуатации и строго ей следовать. Основные требования:

  1. Нельзя допускать ремонт или обслуживание оборудования включённого в электросеть.
  2. Запрещается во время перекачки перекрывать подачу жидкости.
  3. Некоторые работающие модели нельзя оставлять без присмотра.
  4. Запрещено использовать прибор при повышенном напряжении, включать его в сеть с внешними повреждениями корпуса, штепсельной вилки, кабеля питания.
  5. Нельзя разбирать насос для устранения неполадки, не имея на это соответствующей квалификации.
  6. Если прибор, согласно инструкции, предназначен для перекачки чистой воды, то запрещён забор жидкости с грязью, мусором, камнями.
  7. Невозможно применять удлинитель, если место соединения его с питающим кабелем агрегата находится в колодце или скважине.
  8. Запрещается перемещать насос во время его работы.

Для того чтобы продлить срок эксплуатации оборудования и избежать преждевременного выхода из строя необходимо соблюдать эти простые правила безопасности.

5 Установка оборудования

Монтаж устройства повышения напора воды выполняют следующим образом.

  1. Размечают трубу, на которой будут устанавливать помпу, учитывая длину устройства и переходников.
  2. В помещении перекрывают воду.
  3. Трубу обрезают в отмеченных местах.
  4. На обрезанных торцах трубы делают резьбу.
  5. На трубы накручивают переходники с внутренней резьбой.
  6. В переходники вкручивают фитинги, которые имеются в комплекте. При монтаже аппарата следуют указаниям стрелки на корпусе устройства, которая указывает направление потока воды.
  7. От электрощита к прибору протягивают трехжильный кабель. Желательно вблизи устройства оборудовать розетку, подключать аппарат через отдельный УЗО.
  8. Включают помпу и проверяют ее работу. Следят, нет ли течи из-под фитингов. Подтягивают крепления при необходимости. Для эффективной герметизации используют ФУМ-ленту, которую наматывают на резьбу.

Принципы и критерии

Покупать оборудование, не задумываясь о его параметрах, не стоит. Это не даст желаемого эффекта

Для того чтобы подобрать нужный насос, следует обратить внимание на следующие критерии:

  1. Мощность, износостойкость, надежность в эксплуатации. Чтобы повысить надежность оборудования, современные производители используют различные конструкционные решения. Например, солидные бренды для этих целей применяют инновационные материалы. Так, подшипники изготавливают из карбида вольфрама/керамики. Разумеется, потребителю не всегда известно о том, из чего сделаны те или иные детали. Поэтому нужно просто ориентироваться на бренды и выбирать изделия известных производителей. Дешевые насосы из строя выходят часто, а цена их ремонта обычно сопоставима со стоимостью нового насоса.
  2. Энергоэффективность оборудования, величина КПД (чем больше — тем лучше). Эти показатели у разных моделей указаны в технической документации, так что сравнивать их можно.
  3. Наличие дополнительных опций. Наиболее важными из них считаются различные системы защиты. Лучшие модели оснащены сразу несколькими. Это системы защиты от работы вхолостую (или всухую, как принято говорить), от перегрева, перегрузке, а также от смещения рабочего колеса (оно не должно «плавать» при пуске).
  4. Наличие функции плавного пуска. На практике это означает уменьшение пускового тока, благодаря чему насос при работе разгоняется плавно. Это обеспечивает работу в оптимальном режиме, снижает износ агрегата, позволяет избежать перегрузки сети, продлевает срок службы оборудования.
  5. Компактность насоса. Это помогает снизить расходы на монтажные работы.

Разумеется, у каждого потребителя могут быть дополнительные требования. И чем больше им будет соответствовать оборудование — тем лучше.

Классификация оборудования

Существует несколько различных классификаций насосов: по типу привода, по расположению и по назначению.

По типу привода

Для того чтобы гидроагрегат мог выполнять свои функции, необходимо приложить силу, которая будет приводить его в действие. Есть ряд экзотических видов, работающих за счёт расширения или сжатия газов, с приводом от ветротурбины и др., основную же часть насосов по типу привода можно разделить на такие группы:

  • ручные;
  • мотопомпы — работают за счёт двигателей внутреннего сгорания;
  • электронасосы — перекачивают воду за счёт потребления электроэнергии.

По расположению

В зависимости от положения относительно уровня перекачиваемой жидкости, они бывают:

  • поверхностные — все части насоса находятся вне жидкости, всасывание воды происходит по специальной трубе;
  • полупогружные — у которых привод и рабочий механизм выполнены в виде отдельных блоков, и в рабочем положении в жидкость погружен только исполнительный механизм;
  • погружные.

Погружные насосы рассчитаны для работы в полностью погруженном состоянии. Это электронасосы для подачи воды из глубоких скважин. Корпус имеет цилиндрическую форму из устойчивого к коррозии материала и полностью герметичен, что обеспечивает защиту электрического мотора от влаги. Диаметр корпуса обычно не превышает десяти сантиметров, а длина может быть больше метра.

Погружные электронасосы не нуждаются в заливке жидкостью, и для них не важна высота всасывания, при этом они обладают большим напором.

Охлаждение двигателя осуществляется водой, поэтому необходима автоматика для защиты от работы всухую. Такие специфические черты этого типа сказываются на цене, которая намного выше, чем у поверхностных.

По назначению

По назначению насосы можно разделить на следующие:

  • устройства для водоснабжения — предназначенные для подачи воды из колодцев и скважин;
  • дренажные — используются для осушения погребов, подвалов и так далее;
  • циркуляционные — используются для обеспечения движения жидкостей в замкнутых системах, например, в системе отопления.
