Как правильно выбрать медогонку: типы, виды, конструкция

Особенности использования

Если у вас на участке только один улей, то вам достаточно отломать соты из рамки. Но когда пчеловодство не просто хобби, то без медогонки не обойтись. Особенно популярны конструкции, которые используют центробежную силу для работы. В середину центрифуги помещается кассетный барабан, размер которого должен соответствовать рамкам. При вращении конструкции мёд вытекает из сот, его потом легко собирать.

Начинающие пчеловоды не считают покупку такого устройства верным решением, стоимость слишком высока. И тогда они задаются вопросом, как сделать медогонку своими руками? Что же касается предприятий, которые занимаются продажей мёда в больших масштабах, то они отдают предпочтение профессиональным решениям.

Чтобы понять какого размера должна быть медогонка, нужно исходить из рамок в улье. Оптимальный диаметр — 65 см.

Материалы

Самое важное решение, перед созданием аппарата, это выбрать материал. Построить медогонку своими руками из стиральной машинки или пластиковой бочки? Подбор материала очень важен, ведь он должен спокойно переносить воздействие кислот и быть пригодным для использования в пищевой промышленности

Исходя из этого, есть несколько вариантов самодельного аппарата:

  • Дерево — повсеместно применялось для изготовления медогонок. Достаточно было подобрать бочку нужного размера, специально сколачивать её не нужно. Для того, чтобы значительно облегчить аппарат, можно использовать фанеру. Конструкция собирается при помощи гвоздей или клея. Сейчас деревянные медогонки используются довольно редко.
  • Алюминий — довольно хороший вариант. Аппарат получается прочным и лёгким. Для его изготовления берут большую кастрюлю или бочку, старая стиральная машинна тоже подойдёт.
  • Нержавейка — самый практичный вариант и очень популярный среди пчеловодов. Конструкция, изготовленная из этого материала, прослужить долгое время. Мёд легко соскальзывает с нержавейки, что значительно облегчит его сбор. Встречаются стиральные машинки, изготовленные из этого материала. В магазине без проблем можно приобрести лист нержавейки нужного размера и сделать барабан самому.
  • Пластик — один из самых дешёвых вариантов. Достаточно использовать пищевые бочки. Они изготавливаются из очень прочного и качественного материала. Стоимость таких бочек довольно низкая, что позволяет значительно удешевить конструкцию. Самодельный аппарат из пластика, это хороший выбор для человека, только начавшего заниматься пчеловодством.

Радиальная медогонка своими руками — насколько это сложно?

Более 80% медогонок, используемых пасечниками-любителями да и профессионалами тоже, это радиальные медогонки бочкового типа с ручным приводом, именно о них и пойдет речь. Такие медогонки бывают разного размера, в зависимости от количества заряжаемых за один прогон рамок с сотами, но лично я меньше 120 см в диаметре и 130-150см в высоту не встречал. Названные габариты относятся именно к размеру бочки, которая и служит основой любой радиальной медогонки. Каждая такая медогонка несет в основе своей работы принцип центрифуги: за счет раскручивания кассетного барабана для рамок создается центробежная сила, которая и заставляет мед покидать соты. С технической точки зрения все просто, но с технологической, медогонка своими руками — это крайне не просто.

Прежде всего нужно понимать что, как заводские медогонки, старые, изготовленные еще при совке, так и современные, производились или производятся на заводах или, как минимум, в специализированных цехах. Для этого на месте производства предусмотрена специальная оснастка, инструмент и материалы. Естественно, так как Вы этим профессионально не занимаетесь всего этого нет, но есть неудержимое желание сделать медогонку самому, сэкономив при этом деньги на ее покупку. Самому сделать ее можно реально лучше, чем предлагаемые на рынке по шальным ценам варианты откровенно слабенького качества. Для того чтобы начинание увенчалось успехом необходимо иметь базовый набор инструментов слесаря и обладать достаточным навыком в работе с металлическими изделиями. Сложно ли это? — Да. Реально ли ? — Конечно да!

Совет

Не стоит пытаться сделать медогонку с нуля, если Вы не обладаете достаточным навыком работы с металлом и простейшими механизмами, лучше взять в подмогу специалиста или просто опытного слесаря.

Конструкция медогонки медуница 4э 220

Привод и двигатель размещены на специальной подставке, их можно заметить в передней части рабочего бака, так он не мешает полноценно работать, устройство за счет этого легкое и компактное.

Медогонка Медуница на 4Э 220

Отличается съемным баком. Может набирать скорость до 300 оборотов, можно постоянно изменять частоту, с которой вращается ротор, для этого предусмотрен электронный контролер. Разгоняется и останавливается за одну минуту, поэтому рамки не успевают повреждаться, остаются целыми.

Итак, пчеловоды положительно отзываются о медогонках медунице. Ценится качественный материал устройства, аккуратно выполненные швы и сбор изделия, своими руками добиться таких стандартов очень сложно. Отличается медуница своею высокой производительнос тью. Пчеловод индивидуально подбирает себе устройство, которое будет соответствовать его запросам и размеру пасеки.

Медуница предлагает радиальные, комбинированные и хордиальные типы медогонок, они могут быть ручными или автоматическими. Некоторые пчеловоды говорят о том, что медогонку медуницу лучше сделать своими руками. Сейчас большое количество некачественной продукции, она постоянно модернизируется и усложняется.

Кассеты для медогонок своими руками

Медогонка – это важная часть инвентаря любого пасечника, но в тоже время она дорогая и имеет сложную конструкцию. И не каждый может сделать ее своими руками, но есть умельцы, которые на такое способны. Все-таки главная цель пасеки заключается в сборе урожая меда. И чем больше этого продукта пчеловодства, тем лучше для владельца.

Задача медогонки – это получать мед методом центрифугирования. А осуществляется это все так: распечатываете запечатанные соты специальным ножом или вилкой. Потом рамку с сотами вставляете в кассеты медогонки и вращаете. При этом мед выходит из сот на стеночки медогонки, а затем и на дно бака. А через отверстие внизу вытекает в тару для хранения.

Как вы знаете, медогонки бывают двух типов: ручного привода и с электроприводом. Наиболее распространенными считаются первые, они пользуются популярностью у частных пчеловодов. Они дешевле и надежней. Но технологии не стоят на месте, поэтому пчеловоды начинают пользоваться все более новыми разработками.

Медогонки бывают разные, но главная их цель – получение меда. Ну а пчеловодам нужно как можно больше этого продукта, но с минимальными затратами на ресурсы. Поэтому сейчас я поделюсь с вами тем, как можно своими руками сделать кассеты для медогонок, чтобы их не покупать.

Кассеты для медогонки из нержавейки

Доброго времени суток, друзья!

Рад приветствовать вас в своем блоге пчеловодов-любителей. Лето осталось далеко позади, да и осень нас перестала радовать теплыми погожими деньками. Подготовка крылатых питомцев к зимовке почти завершена, самое время привести в порядок инвентарь к будущему сезону медосбор, включая медогонку, которая есть на всех без исключения приусадебных пасеках.

Данное приспособление предназначено для откачки меда из медовых рамок. Его обязательными расходными элементами выступают кассеты для медогонки, изготовленные из нержавеющей стали. Они обеспечивают плотное прилегание наполненных медом рамок к опорным решеткам для исключения прогибов сот и появления в них дефектов при откачке меда. Кассеты для медогонки из нержавейки можно купить в специализированном магазине товаров для пчеловодов, заказать б/у приспособления через Интернет или сделать своими руками. Ниже я вам расскажу, как это сделать.

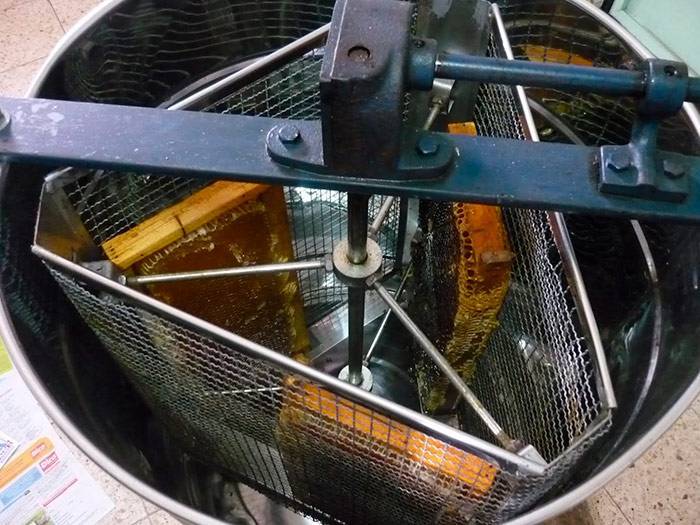

Что представляют собой кассеты для медогонки?

Кассеты – это обязательный расходный материал 3 и 4 рамочных медогонок. Они представляют собой выполненные из нержавеющей стали сетки, которые устанавливаются в середине медогонки, в них помещаются наполненные медом соторамки. После запуска устройства в работу мед из рамок под воздействием центробежной силы вылетает из рамок на стенки медогонки и оттуда стекает в тару для дальнейшей фасовки и отправки на хранение.

По окончанию откачки меда кассеты следует вынимать из медогонки, мыть и хранить в сухом месте. К преимуществам готовых приспособлений для медогонок можно отнести:

  1. удобство использования,
  2. длительный срок эксплуатации,
  3. практичность,
  4. экологичность.

Кассеты для размещения соторамок следует держать в чистоте и следить за тем, чтобы они не набирали постороннего запаха, который легко может быть передан медовому продукту, что не самым лучшим образом скажется на его качестве.

Порядок изготовления

Кассеты для медогонок, как я уже упоминал выше, друзья, можно сделать своими руками. В этом нет ничего сложного, вам понадобится:

  1. оцинкованная сетка с ячейками диаметром не более 10 мм,
  2. проволока,
  3. уголки для бокового крепления,
  4. заклепки.

Что касается инструмента, то я рекомендую подготовить сварочный аппарат, заклепочный ключ, болгарку и молоток с наковальней. Для изготовления кассет идеально подходит пищевая нержавеющая сталь, не набирающая постороннего запаха, простая и удобная в уходе. В качестве каркаса рекомендую использовать оцинкованную сетку, которую следует закрепить к кассете с помощью сварки, после чего пропитать ее внутреннюю часть олифой, покрыть расплавленным воском и как следует отполировать. Это обеспечит ей экологическую чистоту и добавит устойчивости к гнили. Самодельные кассеты для медогонки вы будете использовать много лет, не опасаясь их повреждения.

Материалы, которые можно использовать, чтобы сделать медогонку

Главные требования к ним:

  • стойкость к воздействию кислот;
  • возможность применения для пищевых продуктов;
  • простой уход.

Для того чтобы собрать медогонку из дерева, подойдет любая сухая древесина кроме смолистой. Она имеет форму восьмигранного барабана, в котором располагается вращающийся ротор с рамками. Металлическими в такой машине будут только ось, шкивы и подшипники. Устройство весит немного, просто разбирается, мед качается быстро, а обработка сот идет с двух сторон.

Фанерный аналог легче деревянного, крепятся элементы на клей и мелкие гвоздики. Сделать медогонку из алюминия проще простого – достаточно найти подходящую бочку, бак или воспользоваться корпусом стирального агрегата. Нержавейка – беспроигрышный вариант. Она практичная, не окисляется и не гниет, ухода требует минимального, долговечная и гигиеничная, на вкус меда никакого влияния не оказывает. Собирается корпус такой медогонки из листов нержавейки согласно чертежам или опять же используется готовая емкость.

Что лучше: ременная или редукторная медогонка

Модели с ременным или цепным приводом выделяются размещением рукоятки для вращения. Она находится прямо перед рабочим барабаном и требует определенной сноровки и соблюдения правил безопасности при откачке меда. Если во время работы рука соскользнет, а крышка на баке отсутствует, травмы будет сложно избежать.

Ременные медогонки отличаются небольшим ускорением, требуют значительных усилий от пасечника для того, чтобы разогнать барабан до необходимой скорости вращения.

Редукторные медогонки удобны и практичны. Расположение рукоятки напоминает ее размещение у мясорубки – сбоку. Благодаря наличию в конструкции редуктора вращение происходит без особых усилий, обеспечивает быстрый разгон барабана и большое количество оборотов. Это наиболее безопасная и практичная конструкция для ручной откачки меда.

Планетарные медогонки разгоняются быстрее других модификаций, но работают очень шумно, что часто становится недостатком для пасечников и причиной отказа от подобных устройств.

Так какая же медогонка лучше? Если ваш бюджет позволяет купить хорошее практичное устройство – обратите внимание на редукторные модели. Они безопасны, функциональны, производительны

Ременные электрические модели также отлично показывают себя в эксплуатации, безопасны и практичны.

Источник статьи: vashapasika.com.ua

Применение медогонки в пчеловодстве

Медогонка нужна каждому пасечнику, ведь собранный пчелами мед нужно добыть из закрытых сот.

Устройство собой представляет центрифугу, состоящая из неподвижного бака, в середине которого крутится барабан. В барабане находятся несколько подвижных кассет, куда ставятся рамки с сотами. Эти кассеты поворачиваются вокруг собственной оси на 180°.

Соты достаются из улья, вскрываются специализированным инструментом (ножиком либо вилкой) и помещаются в барабан. Потом его раскручивают с помощью рукояти, и мед вытекает вниз.

Одним из ключевых принципов работы подобного устройства считается сохранение сот целыми. После выкачки меда их можно применять снова.

Это интересно: Бордюрные цветы многолетние для клумбы — особенности выбора (описание и фото цветов)

Особенности откачки

Независимо от выбранного типа конструкции извлекать продукт рекомендовано в три этапа:

  1. Распечатанные рамки помещаются в центрифугу, аппарат запускается на
    самой малой скорости. Если барабан слишком быстро вращать, нежный воск под
    тяжестью меда моментально разорвет соты. В дальнейшем пчелам придется
    потратить много сил и времени, чтобы восстановить ячейки — процесс
    повторного сбора нектара резко замедлится. На этом этапе многие агрегаты
    выкачивают мед только с одной стороны, инерция не позволит ему вытекать с
    другой стороны.
  2. Нужно убедиться, что соты полностью опустошены, только тогда приступать
    к повторной откачке с другой стороны.
  3. После завершения двух этапов можно делать следующую загрузку.

На какие моменты следует обратить особое внимание

Сразу стоит оговориться, что однозначного ответа на вопрос о том, какой вариант медогонки лучше, покупной и созданный своими руками — нет. Теоретически, купить медогонку, изготовленную промышленным производством, рациональнее, но не всегда это действительно так. Во-первых, есть риск нарваться на некачественный ширпотреб, не выдерживающий более-менее длительной эксплуатации, во-вторых, финансово не каждый пасечник может себе позволить такое удовольствие, особенно начинающий. Наконец, для мелких пчеловодов и начинающих пасечников промышленные устройства, те же аппараты Грановского, как пример, не особенно нужны, тем более что и они не лишены некоторых недостатков.

Многие считают идеальным решением использовать корпус от старых медогонок или тех же стиралок, которые были произведены ещё в советские времена. Речь тут не идёт о ностальгии, просто в те времена на металле не экономили и получившиеся баки до сих пор отличаются превосходным качеством и сохранностью. Другое дело, что найти их сейчас весьма проблематично.

Выбор между ручным приводным механизмом и электромедогонкой тоже не столь однозначен, как может показаться. Да, электрический привод экономит время и силы, но необходимо разбираться в вопросах его создания и правильно использовать. Полноценно испытать двигатель в разных условиях в домашней обстановке не получится, отсюда и периодические «сюрпризы» модернизированных медогонок, приводящие не только к порче сот, но и к более масштабным последствиям.

Создавая медогонку своими руками, следует самое пристальное внимание уделить вопросам качества бака и материала его изготовления. Поверхность устройства должна быть максимально гладкой, это объясняется потребностью в высокой скорости стекания мёда, чтобы процесс его сбора был как можно менее затратным по времени

Кроме того, такой аппарат после завершения процедуры сбора мёда не трудно будет отмыть от его остатков. На практике это означает, что достаточно простого ополаскивания в тёплой воде, без применения дополнительных усилий.

Принцип работы самодельной медогонки

Для металлического бака нужно подготовить специальный сплав алюминия. Самодельная медогонка будет иметь бак на дне, обязательно форма должна быть конусной, в баке должен быть кран, с помощью которого будет сливаться мед.

К этапам работы самодельной медогонки можно отнести:

  1. Распечатка мед с помощью специальной вилки.
  2. Помещение продукта в кассеты.
  3. Рукоятка, которой оснащено устройство, вращается, так увеличивается скоростью.
  4. За счет центробежной силы, мед из сот оказывается в баке.
  5. После стекания продукт оказывается на дне.
  6. Дно должно быть оснащено специальным краном, которые при открытии помогают меду вытекать наружу.

Это интересно: Мавританский газон — что это, описание, характеристики

Как сделать медогонку своими руками

Сначала нужно подготовить чертежи и сделать пробный макет на бумаге или картоне. Проще всего изготавливается конструкция, рассчитанная на 3-4 рамки. Диаметр барабана напрямую зависит от габаритов и количества рамок. Самый большой диаметр — 65 см.

Из стиральной машины

Можно выполнять откачку мёда, запуская барабан вручную, но лучше приспособить электромотор. Для этого вам потребуется электромотор мощностью 90 Вт

При использовании электропривода важно наличие сетки, которая будет защищать насекомых от попадания внутрь. В качестве включателя может послужить реле стиралки

В качестве регулятора интенсивности вращений можно использовать реостат, который следует оснастить нихромовой спиралью.


Затем сооружается кронштейн, осуществляющий движение вертикально. Сам двигатель может размещаться вертикально или горизонтально. Всё зависит от ваших конструктивных модернизаций медогонки. Когда электромотор готов, нужно подумать, что можно сделать самостоятельно, а какие детали нужно купить. От стиральной машины вам потребуется только бак.

Кроме него, понадобятся:

  • стальная балка толщиной 4 мм, шириной 80 мм, длина должна соответствовать диаметру конкретного бака от стиралки;
  • стальные полосы толщиной 2 мм — это будет основа под подрамники;
  • подрамники в количестве 2 шт., изготовленные из тонких металлических полос и проволоки;
  • боковая и центральная шестерни конической формы — центральная должна быть больше;
  • вал для центральной шестерни — представляет собой твердосплавный стержень из стали подходящего диаметра;
  • стальная пластина, которая будет играть роль затвора для сброса продукции.

Размеры подрамника нужно рассчитать так, чтобы в него входила рама с габаритами 435×300 мм. Если будет использована стандартная готовая рама, то она войдёт в такой подрамник, так как имеет меньшие габариты. Из полосы металла и проволоки нужно скрутить подрамник размером 520×550 мм.

Последовательность действий следующая:

  1. Возьмите 2 нержавеющих полосы металла толщиной 1 мм, длиной 520 мм и 2 длиной 550 мм. Сложите их прямоугольником, скрутите болтами и приварите.
  2. При помощи самого тонкого сверла сделайте много отверстий по всему периметру получившегося прямоугольника.
  3. Из проволоки сделайте сетку, оплетая отверстия.
  4. Сделайте вторую такую же проволочную сетку.
  5. Из 2 полос нержавейки толщиной 1 мм, длиной 40 мм, сделайте 2 швеллера.
  6. Закрепите сетчатые пластины между швеллерами.
  7. Сделайте глухим один торец получившейся конструкции, приварив стальную полосу.
  8. Для обеспечения цельности конструкции на подрамник наварите поперёк по 1 металлической полосе.
  9. На одном ребре подрамника закрепите сверху и снизу скобы — они будут использоваться, как крепежи к ротору.
  10. Подготовьте второй подрамник аналогичным образом.

Видео: как сделать медогонку из стиральной машины своими руками, часть 1

Теперь можете переходить непосредственно к подготовке бака. Сначала нужно заварить наглухо все отверстия, имеющиеся в баке. Заплатки делают из листов нержавеющей стали. Чтобы проверить работоспособность бака, по окончании сварки наберите в него воды до верха. Если течи нигде нет, работа выполнена правильно.

Далее нужно подготовить сливное отверстие диаметром 25 мм. Сверлят его у самого дна конструкции ступенчатым сверлом. Когда отверстие будет готово, наденьте на него уплотнительное резиновое кольцо. Затем закрепите металлическую пластину напротив отверстия таким образом, чтобы её можно было отодвигать в сторону по необходимости.

Конструкция радиальной медогонки

Аппараты могут отличаться в незначительных деталях, но общие принципы в них соблюдаются:

  • Главная часть — кассетный барабан, на который крепятся рамки с мёдом.
  • Основа конструкции — бочка. Все это скрепляется вместе, при этом барабан должен свободно вращаться.
  • Третий компонент конструкции — электропривод, который может быть заменён на ручной. Второй вариант наиболее простой, в его основе лежит шестерёнчатая передача, вращающая барабан при повороте ручки.

Кассеты

Одним из ключевых элементов, при изготовлении медогонки, являются кассеты, которые должны удерживать рамки с мёдом. Чтобы получить лучший результат, необходимо использовать качественную нержавейку. Но другие материальны тоже подойдут. Из металлической проволоки делается сетка, которая потом крепится специальными уголками. В получившийся «чехол» потом помещают медовые рамки. Если всё сделано правильно, то кассета плотно прилегает к рамке и быстро снимается. В противном случае, может произойти деформация сот при работе аппарата. Перед запуском устройства, поверхность необходимо тщательно очистить. Это снизит воздействие мёда на внутренности и значительно повысит срок его службы.

Электропривод

Обычно медогонку делают с ручным приводом и такая конструкция хорошо справляется со своей работой, при небольших масштабах. Но для значительного облегчения работы, рекомендуется использовать электропривод. Для этого достаточно взять небольшой двигатель мощностью 90 Вт. Но его дополнительно нужно оснастить защитной сеткой, чтобы туда не попадали пчёлы. В качестве выключателя можно использовать реле от стиральной машины. Для регулировки оборотов подойдёт реостат от щитка. Двигатель необходимо закрепить на небольшой кронштейн и поместить его вертикально. Это продиктовано чисто практической стороной, но в некоторых конструкциях медогонки предусмотрено только горизонтальное размещение.

Медогонки: общий обзор

Радиальная медогонка на 6 кассет

  • Принцип действия: все устройства работают по принципу действия центробежной силы.
  • Основные части: медогонка состоит из двух главных частей — это металлический бак и барабан с кассетами, которые по размеру соответствуют размерам сот. На дно бака помещается кран, через который и сливается мед.

Различаются эти устройства по двум основным принципам. Первый — это расположение кассет. Согласно ему, медогонки бывают радиальными и хордиальными. Второй — по приводу. Привод бывает ручным или электрическим

В большинстве случаев пчеловоды при подборе обращают внимание исключительно на расположение кассет

Разновидности конструкции

Работа медогонки любого типа основывается на вращении рамок с определенной скоростью. Значение имеет мощность агрегата и расположение рамок внутри бака, что определяет способ получения продукта.

  1. Радиальные — рамки располагаются по радиусу рабочего корпуса.
  2. Хордиальные — кассеты закреплены по хордам аппарата (под прямым углом). Они бывают реверсивными — кассеты во время остановки агрегата устанавливаются автоматически перпендикулярно стенкам бака. При вращении они переворачиваются, что дает возможность извлечь мед с двух сторон, но без необходимости вытаскивать рамки. Традиционные — переворачивать кассеты нужно самостоятельно.

Выбирая конструкцию нужно понимать, как работает медогонка:

  • Ручной привод — пасечник самостоятельно вращает специальную ручку. Процесс занимает много времени, трудозатратный;
  • Электрический привод — центробежную силу генерирует встроенный мотор, что значительно ускоряет процесс. Агрегаты могут работать от стационарной сети, аккумулятора, солнечных батарей.

Различают агрегаты по количеству рамок, которые можно обработать за одну загрузку. Здесь лидируют радиальные приборы — до 16 полурамок. Хордиальные аналоги — до 4.

Деревянная

Как и следует из названия, такая медогонка изготавливается полностью из дерева, исключая подшипники, ось и шкивы. Медогнка выглядит как барабан из дерева о восьми гранях. Ротор с рамами вращается внутри этой конструкции. Размещается устройство на ножках, что позволяет подставить под кран ведро для меда. Изготавливать такую медогонку можно из любой древесины, главное, чтоб она была сухая и не содержала смолы. Как она выглядит, можно посмотреть на фото.

Преимущества

Медогонка получается очень легкой, просто разбирается и моется. Процесс откачки меда происходит быстро, сот обрабатывается сразу с двух сторон.

Радиальная и хордиальная медогонки: характеристики

Особенность радиальном медогонки заключается в том, что в ней кассеты располагаются по радиусам окружности корпуса. Согласно этому нюансу у радиальной медогонки выявляют ряд преимуществ:

  1. Работу медогонки не нужно контролировать. То есть, вы сможете заниматься своими делами, пока устройство откачивает мед.
  2. В процессе работы в движении находится только барабан, все остальные части стоят на месте. За счет этого гарантируется прочность и долговечность.
  3. Мед откачивается практически досуха — с хордиальной медогонкой такого эффекта достигнуть невозможно.
  4. Производительность почти в 2 раза превышает производительность хордиальной медогонки.
  5. Соты практически не ломаются.
  6. Удобно вынимать соты, т.к. ульевая рамка не клеится к барабану.

Хордиальная медогонка во многих отношениях не так хороша, как радиальная. Кассеты в ней располагаются по хордам окружности (боком к стенке бака). Такие медогонки подойдут для небольших приусадебных пасек, где собирается незначительное количество меда

Если вы хотите выбрать хордиальную медогонку, то обратите внимание на следующие её особенности:

Хордиальная медогонка на 6 рамок

Соты могут сломаться или деформироваться в процессе работы. Поэтому, чтобы этого не произошло, процесс нужно контролировать, а работу начинать на низкой мощности. Это требует много времени, а также постоянного наблюдения.
Процесс откачки меда становится крайне продолжительным за счет того, что в период распечатывания сотов медогонка простаивает — ведь вы не можете контролировать её работы.
Во время работы все детали находятся в движении. Это значит, что механизм изнашивается быстро, трубет технического обслуживания, замены деталей, ремонта.

Медогонка своими руками: чертежи и материалы

Перед началом работы нужно определится с базовым чертежом, согласно которому и будет делаться медогонка, если нужно — доработать его (например, в  случае необходимости обеспечения электроприводом). Отталкиваясь от чертежа уже можно определится со списком необходимых материалов. Итак чертеж. Для того чтобы сделать радиальную медогонку своими руками, я предлагаю классический чертеж, он приведен на рис.1.

Чертеж 1: Радиальная медогонка (со старой советской книги по пчеловодству).

На рисунке приведены основные элементы медогонки — кассетный барабан, его крепление к основе (бочке) и привод. Этот чертеж можно взять за основу и отталкиваясь от размеров рамок в Вашей пасеке, а также от наличествующей бочки, переделать его на свой лад. Тут использован ручной привод и передача через конусную шестеренчатую пару. Также полезную информацию можно почерпнуть с рисунка № 2, где использована ременная передача, которую легче всего приспособить к электроприводу.

Чертеж 2: Радиальная медогонка с ручным приводом и ременной передачей.

1 — рама; 2 — радиальный подшипник; 3 — приводящий шкив; 4 — ось; 5 — передающий ремень; 6 — рукоятка; 7 — передающий шкив; 8 — устройство натяжения; 9 — кронштейны крепления; 10 — кассеты для рамок; 11 — конические днища кассет; 12 — крепление кассет; 13 — кронштейн крепления; 14 — основа; 15 — упорный подшипник; 16 — пробка; 17 — сливной штуцер; 18 — радиальные отверстия.

В сети я однажды наткнулся на самодельную медогонку, основными элементами которой служат: старая бочка из под ГСМ, элементы рамы велосипеда и полки старого холодильника. Все очищено от ржавчины и выкрашено. Выглядит, конечно, такой аппарат немного комично, но при этом работает, и для мини-пасеки из 1-4 пчелиных семей вполне имеет место быть. Ниже приведено видео.

Если Вы настроены серьезно и нужна крепкая медогонка, которая будет служить годами и облегчать процесс выкачки меда, лучше выполнить ее в соответствии с приведенными чертежами и дополнительно, дабы не крутить вручную, оснастить электроприводом.

Для того чтобы сделать медогонку своими руками по фото или чертежам, нужно подобрать необходимые материалы для элементов конструкции: бочка, сетка для кассет, уголки или трубы для кассет и рамы кассетного барабана, шестеренчатая или ременная пара, подшипники, сливной вентиль, материал для кронштейнов крепления и крепежные элементы. Для оснащения аппарата электроприводом потребуется электродвигатель-редуктор с оборотами на выходящем валу 50-100 об./мин.. Важным аспектом при выборе материалов является требование к стойкости к среде с повышенной кислотностью и возможность работы в пищевой сфере. Для этого лучше всего подходит пищевая нержавейка и пищевой алюминий. В последнее время чаще всего используется нержавейка в силу дороговизны и сложности работы с алюминием.

В качестве емкости лучше всего использовать бочку из нержавейки 300-500 литров с диаметром 100-130 см. Стоит упомянуть, что некоторые умельцы приловчились делать мини-медогонки используя емкость от старой стиральной машины (она обычно алюминиевая). Остальные элементы, при изготовлении медогонки самостоятельно, обычно делают из железа, в последствии покрывая его специальной стойкой краской, которую разрешено использовать в пищевой промышленности.

Заключение

Каждый пчеловод подбирает то оборудование, что больше всего соотносится с его требованиями и с его методами работы. И есть определённые лимиты и ограничения, которые побуждают его выбирать конкретные варианты медогонок

Очень важно их учитывать – и выбирать именно то, что позволит сделать работу более продуктивной, собирать больше мёда и комфортнее работать на пасеке. Если вы поняли, что купленная вами медогонка не отвечает вашим требованиям, то обязательно смените её, терпеть в такой ситуации не стоит

Ведь в будущем вы лишь больше потеряете на мёде, который был не до конца собран и потом не принёс вам желаемой прибыли.
